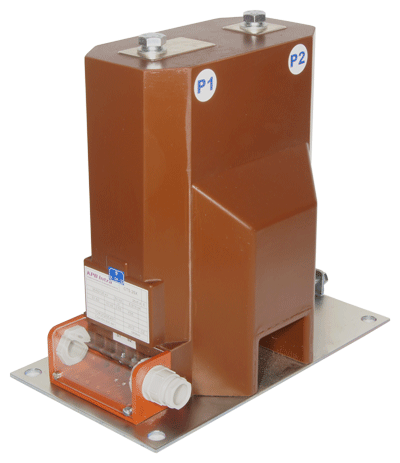

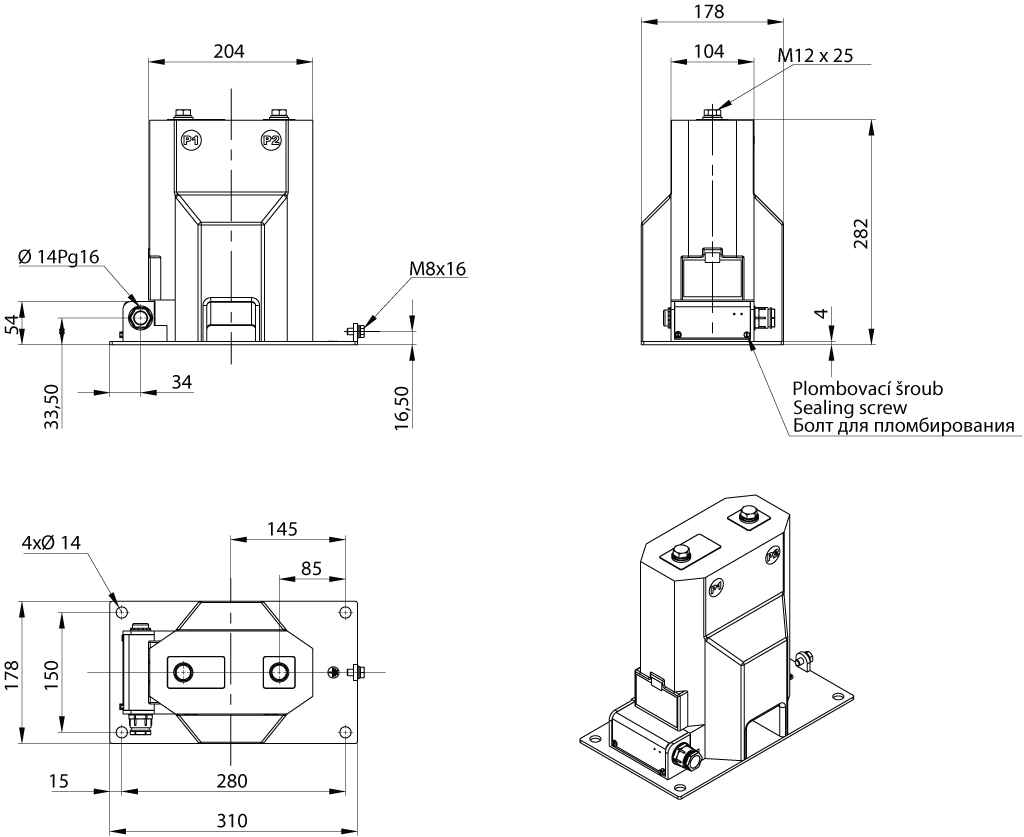

Трансформаторы тока CTS 25X

Трансформаторы тока CTS 25X — это опорные аппаратные измерительные трансформаторы, предназначенные для применения в распределительных устройствах высокого напряжения закрытого исполнения. Они используются для измерения, коммерческого учета и защиты электрических сетей, а также для обеспечения безопасной гальванической развязки вторичных цепей.

Основные характеристики

• номинальный первичный ток: 5 – 600 А
• номинальный вторичный ток: 1 А или 5 А
• класс напряжения изоляции: 24 кВ
• испытательное переменное напряжение: 65 кВ
• испытательное импульсное напряжение: 125 кВ
• номинальная частота: 50 Гц
• классы точности (измерение): 0,2; 0,2S; 0,5; 0,5S; 1; 3
• классы точности (защита): 5P; 10P; PX
• номинальная нагрузка: 5 – 60 В·А
• номинальный ток термической стойкости (Ith): 31,5 кА
• номинальный ток динамической стойкости (Idyn): 65 кА
• номинальный рабочий ток (Icth): 120% In
• перегрузка по току (измерение): FS5, FS10
• масса: 19 кг
• температурный класс: E
• климатическое исполнение: УХЛ, Т, категория размещения 3 (по ГОСТ 15150-69)

Назначение и принцип работы

CTS 25X преобразуют первичный ток высокого напряжения в стандартизированный вторичный ток (1 А или 5 А), обеспечивая:

• точный коммерческий и технический учет электроэнергии;
• надежную работу релейной защиты и автоматики;
• безопасную изоляцию измерительных цепей от высокого напряжения.

Конструктивные особенности

• опорное исполнение для установки в КРУ закрытого типа;
• одновитковая или многовитковая первичная обмотка;
• возможность переключения как на вторичной, так и на первичной стороне;
• магнитопровод из ориентированной электротехнической стали или сплава permalloy;
• количество сердечников: от 1 до 2 (по заказу);
• полностью залитая эпоксидная изоляция, обеспечивающая механическую прочность и защиту от внешних воздействий;
• герметичный клеммный блок с возможностью пломбирования;
• комплект перемычек и элементов заземления внутри клеммной коробки.

Монтаж и подключение

• любое монтажное положение;
• крепление через четыре болта к опорной плите;
• первичные выводы под винты М12;

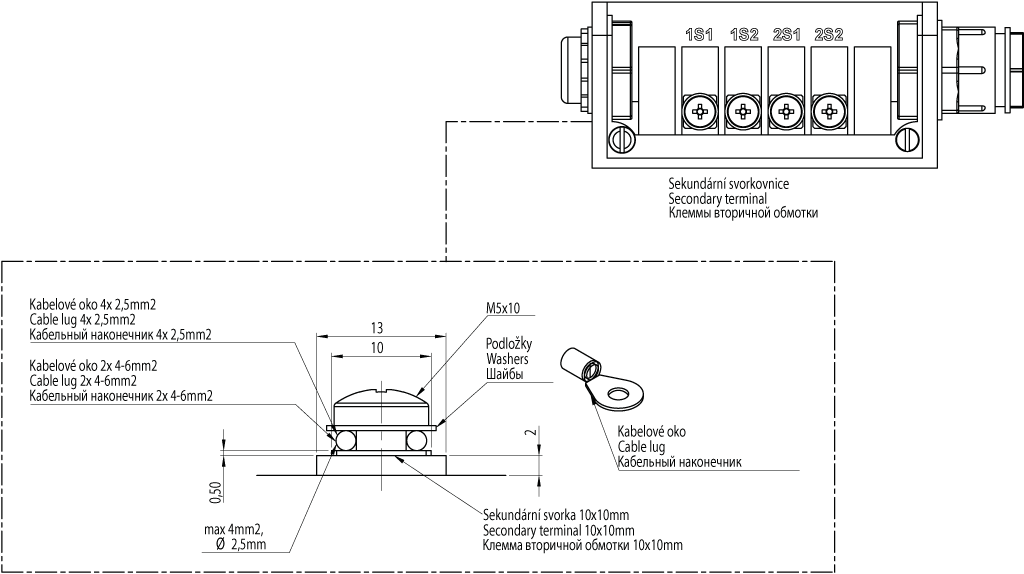

• вторичные подключения через кабельные наконечники;
• исключение механических напряжений на вводах при монтаже обязательно.

Область применения

• распределительные устройства 6–24 кВ;
• комплектные распределительные устройства (КРУ);
• системы коммерческого и технического учета электроэнергии;
• цепи релейной защиты и автоматики;
• промышленные и энергетические подстанции.

Соответствие стандартам

• IEC 61869-1
• IEC 61869-2
• IEC 61243-5
• IEC 60068-2-11
