CTS 38

Трансформатор тока

5 - 2500 А до 3 обмоток вес 40 кг габарит 357х200х362

Высокая точность измерений
Надежная литая изоляция
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Опорный трансформатор тока CTS 38

Опорный трансформатор тока CTS 38 внутренней установки предназначен для применения в цепях измерения и релейной защиты оборудования распределительных устройств высокого напряжения закрытого исполнения.

Трансформатор используется в энергетических системах для точного преобразования тока и обеспечения надежной работы устройств учета, автоматики и защиты.

Модель CTS 38 применяется в распределительных устройствах класса напряжения 35 кВ и рассчитана на номинальные первичные токи до 2500 А, что делает её универсальным решением для промышленных и энергетических объектов.

Основные характеристики

Номинальное напряжение: 35 кВ

Диапазон первичного тока: до 2500 А

Количество вторичных обмоток: до 3

Вторичный ток: 1 А или 5 А (возможна комбинированная схема)

Классы точности измерительных цепей: 0,2; 0,2S; 0,5; 0,5S; 1; 3

Классы точности защитных цепей: 5P; 10P; PX

Точность в диапазоне нагрузки: 25–100% номинальной

Максимальный рабочий ток: 120% Iном (до 200% по заказу)

Масса: около 40 кг

Конструктивные особенности

Опорное исполнение с возможностью одновитковой или многовитковой первичной обмотки
Возможность переключения со стороны первичной и вторичной обмотки
Первичное переключение с помощью перемычек и винтов М8
Магнитопровод из ориентированной электротехнической стали или сплава пермаллоя
От 1 до 3 вторичных магнитных сердечников
Полное эпоксидное заливание активных частей
Корпус трансформатора выполняет изоляционные и несущие функции

Монтаж и подключение

Любое монтажное положение
Крепление на опорной плите через 4 болта
Первичные клеммы с винтовыми соединениями M12
Подключение вторичных цепей через кабельные наконечники
Клеммник вторичной обмотки с защитным кожухом и возможностью пломбирования
Комплект поставки включает перемычки, винты заземления и закорачивания

Замена и совместимость

При необходимости модернизации CTS 38 может поставляться на специально подготовленных опорных плитах с сохранением монтажных размеров, что позволяет выполнять замену устаревших трансформаторов различных производителей без изменения конструкции распределительного устройства.

Стандарты и испытания

IEC 61869-1
IEC 61869-2
ГОСТ 1516.1-76
ГОСТ 7746-89

По запросу возможно предоставление официального подтверждения результатов испытаний.

Область применения

Распределительные устройства 35 кВ закрытого исполнения
Промышленные энергетические объекты
Системы коммерческого и технического учета электроэнергии
Цепи релейной защиты и автоматики
Подстанции и распределительные узлы

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный первичный ток, А	от 5 до 3200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 4
Номинальный ток термической стойкости, Ith:	макс 80 кА/1с (31,5 кА/3с)
Номинальный ток динамической, Idyn:	макс 200 кА
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 60
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	5, 10
Масса, кг, не более	40

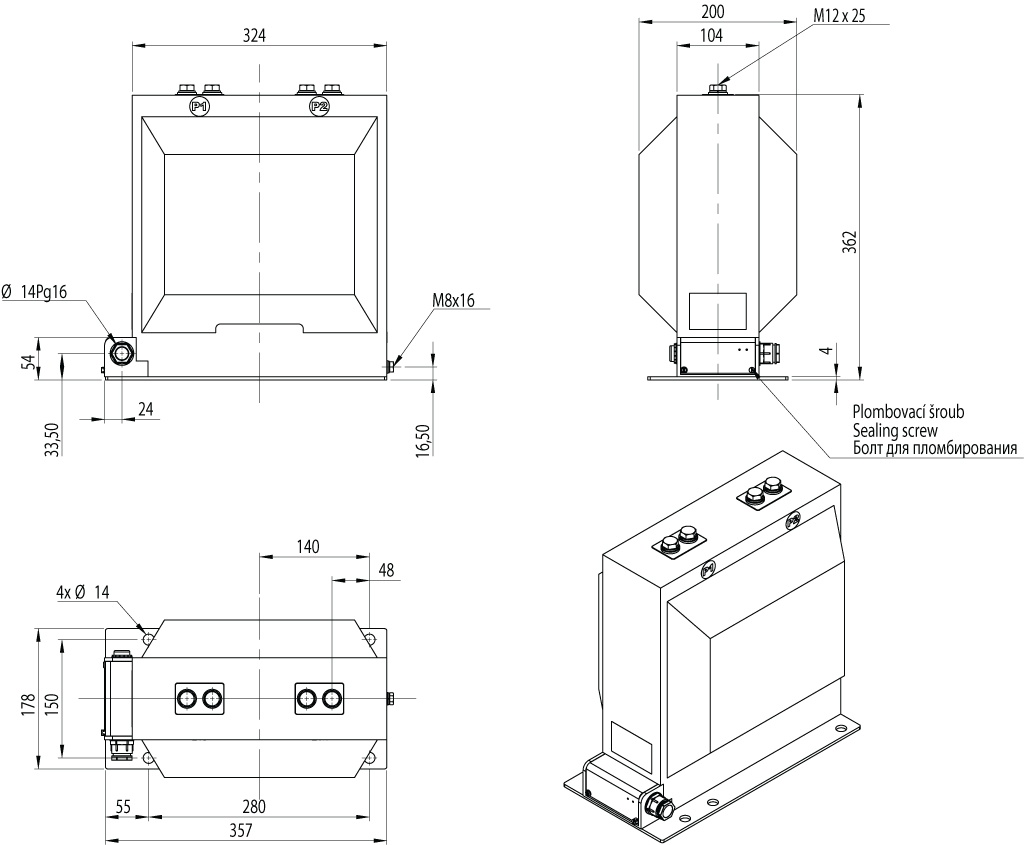

Габаритные размеры, (ДхШхВ)	357×200×362
Средняя наработка до отказа, ч	262 800
Средний срок службы, лет	30
