Трансформаторы тока CTS 38X

Трансформаторы тока CTS 38X — это опорные аппаратные измерительные трансформаторы, предназначенные для применения в распределительных устройствах высокого напряжения закрытого исполнения. Они используются для передачи сигнала измерительной информации в цепи учета, релейной защиты и автоматики, а также для обеспечения безопасной гальванической развязки между первичными и вторичными цепями.

Основные характеристики

• номинальный первичный ток: 5 – 600 А
• номинальный вторичный ток: 1 А или 5 А
• класс напряжения изоляции: до 40,5 кВ
• испытательное переменное напряжение: 95 кВ
• испытательное импульсное напряжение: 190 кВ
• номинальная частота: 50 Гц
• классы точности (измерение): 0,2; 0,2S; 0,5; 0,5S; 1; 3
• классы точности (защита): 5P; 10P; PX
• номинальная нагрузка: 5 – 60 В·А
• номинальный ток термической стойкости (Ith): до 80 кА / 1 с (31,5 кА / 3 с)
• номинальный ток динамической стойкости (Idyn): до 200 кА
• номинальный рабочий ток (Icth): 120% In
• масса: до 28 кг
• температурный класс: E
• климатическое исполнение: УХЛ, Т, категория размещения 3 (по ГОСТ 15150-69)

Назначение и принцип работы

Трансформаторы CTS 38X преобразуют первичный ток высокого напряжения в пропорциональный вторичный ток стандартного значения (1 А или 5 А), обеспечивая:

• точный коммерческий и технический учет электроэнергии;
• корректную работу устройств релейной защиты и автоматики;
• безопасную изоляцию измерительных цепей от высокого напряжения.

Работа основана на электромагнитной индукции, обеспечивающей стабильную передачу измерительного сигнала при различных режимах нагрузки.

Конструктивные особенности

• опорное исполнение для установки в КРУ;
• одновитковая или многовитковая первичная обмотка;
• возможность переключения на стороне вторичной обмотки;
• магнитопровод из ориентированной электротехнической стали или сплава permalloy;
• количество магнитных сердечников: от 1 до 2 (по заказу);
• полная заливка эпоксидной композицией, обеспечивающей электроизоляцию и механическую прочность;
• герметичный клеммный блок с возможностью пломбирования;
• комплект перемычек и элементов заземления внутри клеммной коробки.

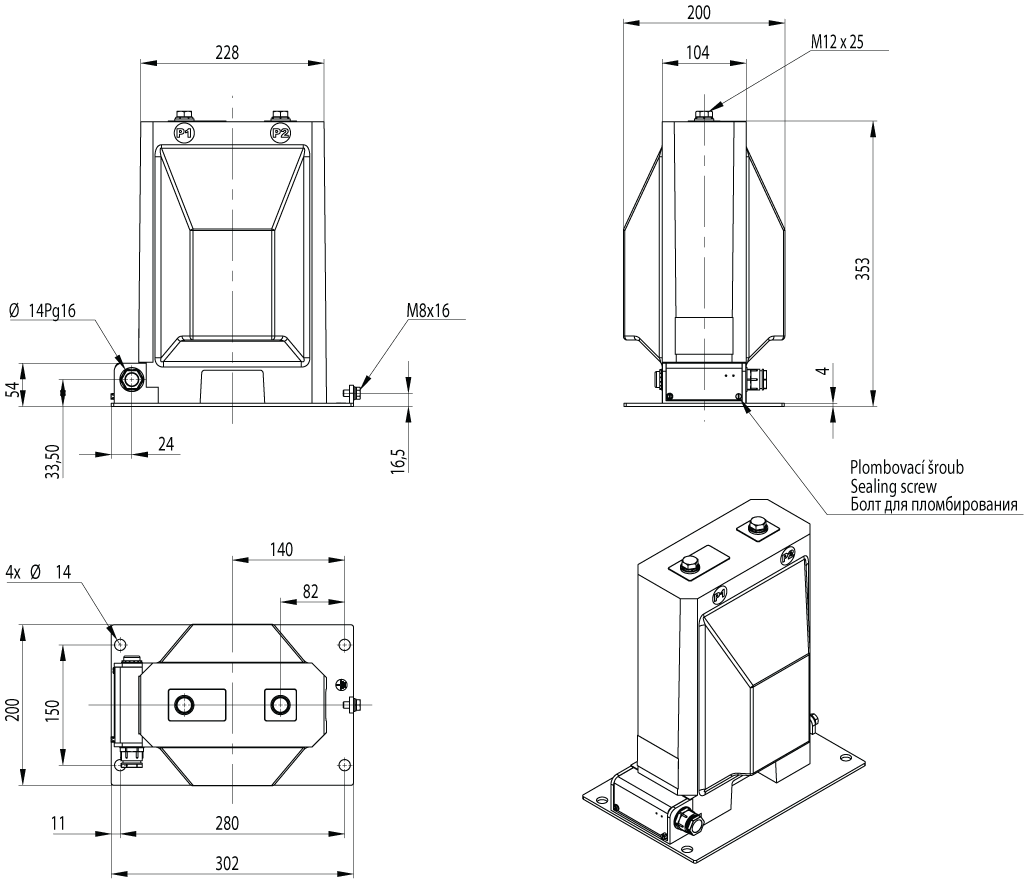

Монтаж и подключение

• любое монтажное положение;
• крепление через четыре болта к опорной плите;
• первичные выводы выполнены под винты М12;
• вторичные подключения выполняются через кабельные наконечники;
• исключение механических напряжений на выводах обязательно при монтаже.

Область применения

• распределительные устройства 6–35 кВ;
• комплектные распределительные устройства (КРУ);
• системы коммерческого и технического учета;
• цепи релейной защиты и автоматики;
• промышленные и энергетические подстанции.

Соответствие стандартам

• IEC 61869-1
• IEC 61869-2
