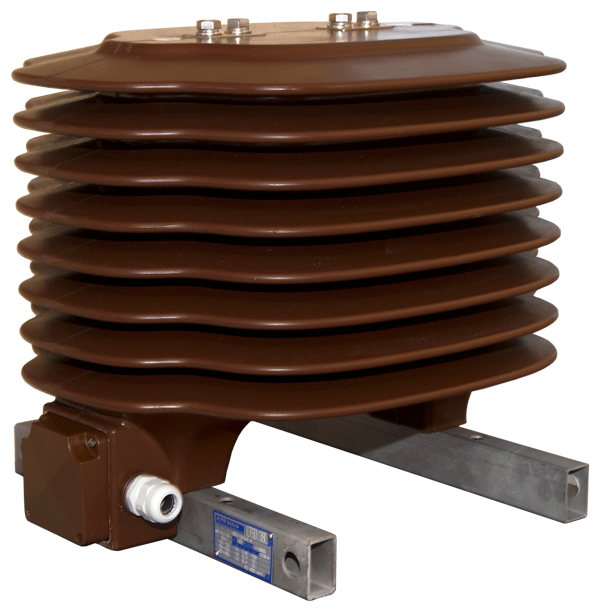

Опорный трансформатор тока CTSO 38L

Опорный трансформатор тока CTSO 38L наружной установки предназначен для передачи сигнала измерительной информации в цепи измерительных приборов, счётчиков, устройств релейной защиты, автоматики, сигнализации и управления в электрических сетях переменного тока частотой 50/60 Гц.

Трансформатор применяется в открытых распределительных устройствах (ОРУ) и других электроустановках класса напряжения до 35 кВ с номинальными первичными токами от 5 до 4000 А. Изделие является самостоятельным трансформаторным оборудованием наружного исполнения.

Основные характеристики

диапазон первичного тока: 5 – 4000 А

количество вторичных обмоток: до 6

вторичный ток: 1 А или 5 А (возможна комбинированная схема)

классы точности измерительных обмоток: 0,2; 0,2S; 0,5; 0,5S; 1; 3

классы точности защитных обмоток: 5P; 10P

точность в диапазоне нагрузки: 25–100% номинальной

максимальный рабочий ток: 120% Iном (до 200% по заказу)

масса: около 80 кг

климатическое исполнение: УХЛ1 (по ГОСТ 15150)

Конструктивные особенности

Трансформатор CTSO 38L выполнен в виде опорной конструкции с возможностью исполнения с одновитковой или многовитковой первичной обмоткой.

Конструкция обеспечивает:

возможность переключения как со стороны первичной, так и вторичной обмотки
до 6 вторичных обмоток для измерительных и защитных цепей
заливку активных частей эпоксидным компаундом коричневого цвета
устойчивость к воздействию внешней среды (УФ-излучение, влажность, загрязнение)
совмещение функций изолятора и несущей конструкции

Эпоксидная изоляция обеспечивает высокую механическую прочность и долговечность в условиях наружной установки.

Монтаж и подключение

установка на опорную конструкцию
крепление через 4 болта М12
первичные и вторичные выводы с удобным подключением
возможность подключения до 6 вторичных цепей
совместимость с различными схемами измерения и защиты

Замена и совместимость

При необходимости замены трансформаторов других производителей CTSO 38L может поставляться на адаптированных опорных плитах с сохранением монтажных размеров и межосевых расстояний, что позволяет выполнять модернизацию оборудования без изменения конструкции распределительного устройства.

Условия эксплуатации

Трансформатор предназначен для работы в климатических условиях:

наружная установка
категория размещения УХЛ1
устойчивость к воздействию окружающей среды согласно ГОСТ 15150

Область применения

открытые распределительные устройства (ОРУ) 35 кВ
подстанции и энергетические узлы
системы коммерческого и технического учёта электроэнергии
релейная защита и автоматика
промышленные энергетические объекты

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный первичный ток, А	от 5 до 3200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 4
Номинальный ток термической стойкости, Ith:	макс 80 кА/1с (31,5 кА/3с)
Номинальный ток динамической, Idyn:	макс 200 кА
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 60
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	5, 10
Масса, кг, не более	80

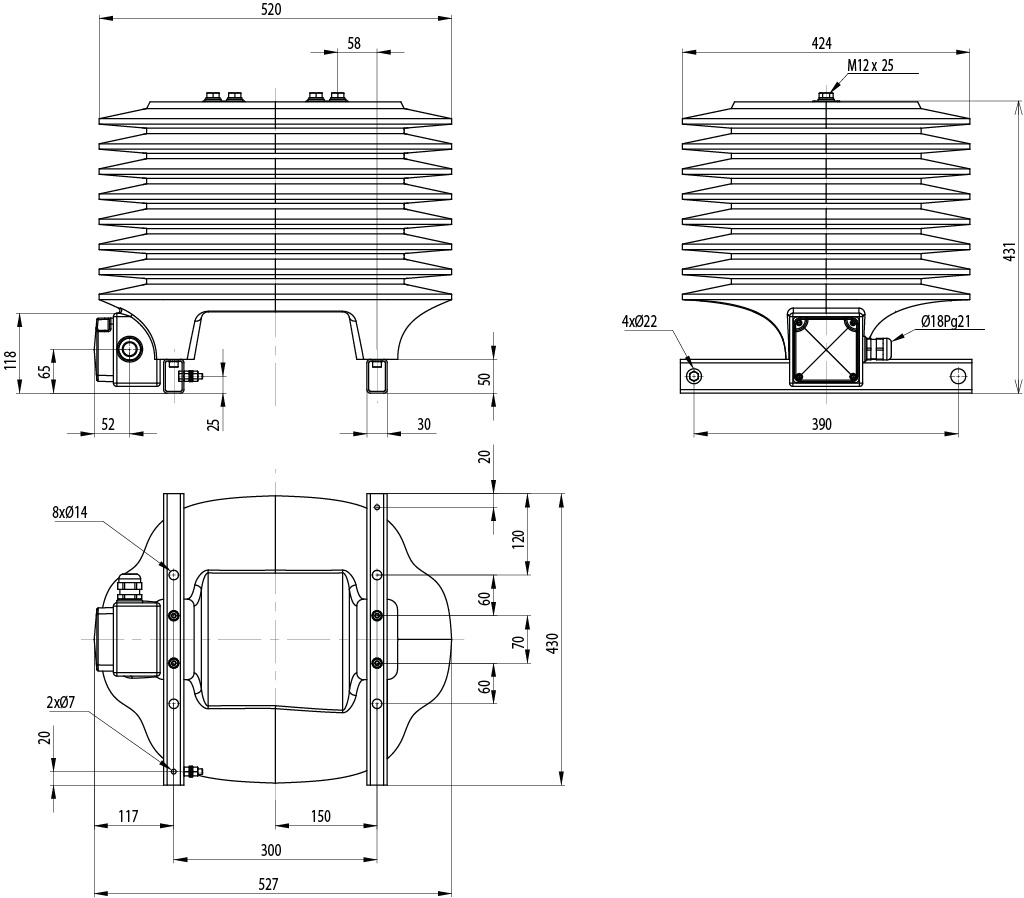

Габаритные размеры, (ДхШхВ)	424×520×431
Средняя наработка до отказа, ч	262 800
Средний срок службы, лет	30
