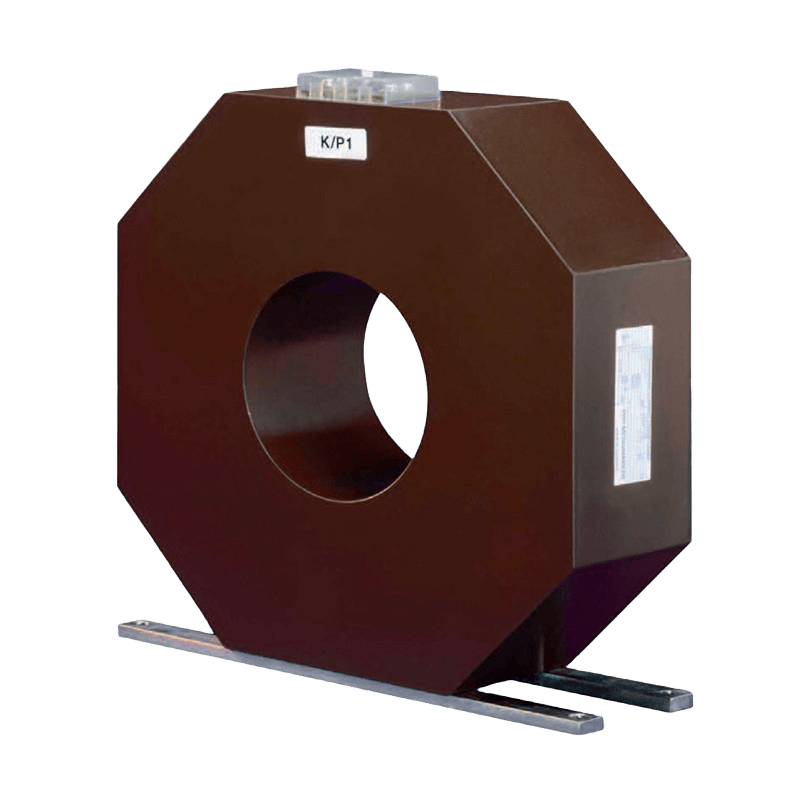

GSA 0,72 кВ

GSA 0,72 кВ

Трансформатор тока

25 - 10 000 А до 4-х обмоток габарит 100х50х30 до 500х440х500 У3 либо УХЛ1

Надежная литая изоляция
Компактные габариты
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Трансформаторы тока GSA

Трансформаторы тока типа GSA — это высокоточные измерительные трансформаторы европейского класса, предназначенные для применения в цепях коммерческого учёта электроэнергии, релейной защиты и систем управления.

Они используются в энергетике, на электростанциях, а также в распределительных устройствах среднего и высокого напряжения, обеспечивая стабильную работу измерительных и защитных цепей при высоких токовых нагрузках.

Данные трансформаторы относятся к современному классу литых (cast resin) трансформаторов тока, широко применяемых в европейских энергосистемах и соответствующих стандартам IEC.

Назначение

Трансформаторы тока GSA предназначены для:

измерения тока в электрических цепях переменного тока промышленной частоты
передачи сигналов измерительным приборам и счетчикам электроэнергии
работы в системах коммерческого и технического учета
обеспечения работы релейной защиты и автоматики
управления энергетическими объектами и распределительными системами

Принцип работы

Работа трансформатора основана на явлении электромагнитной взаимной индукции.
Вторичный ток пропорционален первичному и имеет минимальный фазовый сдвиг, что обеспечивает высокую точность измерений и корректную работу защитных устройств.

Первичной обмоткой служит:

токоведущая шина
или силовой кабель

Конструктивные особенности

Трансформаторы GSA выполнены в тороидальном или шинном исполнении с литой эпоксидной изоляцией.

Ключевые особенности конструкции:

тороидальные магнитопроводы из электротехнической стали или пермаллоя
контроль характеристик каждого сердечника
до 4 вторичных обмоток (измерение и защита)
герметичная клеммная коробка с возможностью пломбирования
защита вторичных цепей от несанкционированного доступа
возможность исполнения под кабель или шинную установку

Основные характеристики

диапазон первичного тока: 25 – 10 000 А

количество вторичных обмоток: до 4-х

вторичный ток: 1 А / 5 А

классы точности измерительных цепей: 0,2; 0,2S; 0,5; 0,5S; 1; 3

классы точности защиты: 5P; 10P; PX

климатическое исполнение: У3 / УХЛ1

частота: 50/60 Гц

исполнение: внутреннее / наружное (по заказу)

Преимущества трансформаторов GSA

высокая точность измерений для коммерческого учета
европейский уровень качества исполнения
универсальность (измерение + защита)
широкий диапазон первичных токов
высокая термическая и электродинамическая стойкость
надежная литая изоляция (cast resin technology)
долговечность и стабильность характеристик

Область применения

Трансформаторы тока GSA применяются в:

электростанциях и энергетических узлах
распределительных устройствах 6–35 кВ
системах коммерческого учета электроэнергии
цепях релейной защиты и автоматики
промышленных и инфраструктурных объектах

Аналоги и замены

Трансформаторы GSA часто используются как европейские аналоги высокоточных измерительных трансформаторов тока, применяемых в современных распределительных системах.

i

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Наименование параметра	Значение параметра
Собственная изоляция, кВ	0,72
Номинальное напряжение изолированной шины или кабеля, кВ	до 110
Номинальный первичный ток, А	от 25 до 10 000
Номинальный вторичный ток, А	1, 5
Номинальная частота, Гц	50
Количество вторичных обмоток	1, 2, 3, 4
Номинальный класс точности обмоток на измерения	0,2, 0,2S, 0,5, 0,5S, 1, 3
Номинальный класс точности обомоток на защиту	5P, 10P
Номинальная мощность обмоток на измерение	от 1 до 100
Номинальная мощность обмоток на защиту	от 1 до 100
Коэфициент безопасности приборов обмоток на измерение	от 5 до 30
Номинальная предельная кратность обмоток на защиту	от 5 до 40
Масса трансформаторов, кг	от 1 до 80
Климатическое исполнение и категория размещения	У3, УХЛ1
Габаритные размеры, мм	от 100х50х30 до 500х440х500
