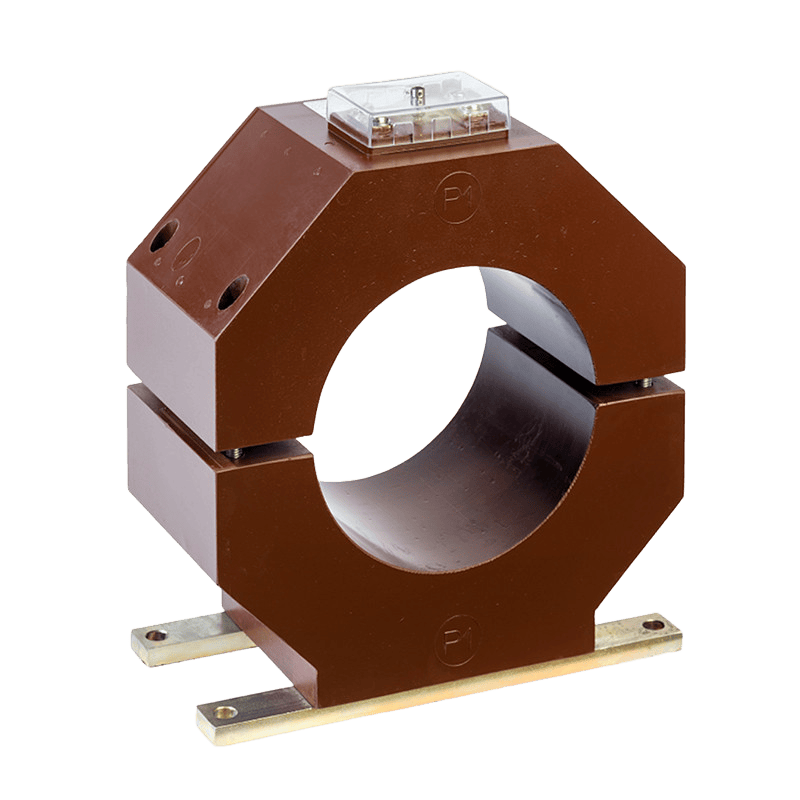

GSK 0,72 кВ

Name: GSK 0,72 кВ
Brand: СПБ-Интра
SKU: GSK 0,72 кВ
Price: 15000 RUB
Availability: PreOrder

Трансформатор тока

50 - 10000 А 1 обмотка У3 либо УХЛ1 габарит 100х50х30 до 500х440х500

Надежная литая изоляция
Компактные габариты
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Трансформатор тока GSK

Трансформаторы тока типа GSK разъёмного исполнения предназначены для передачи сигнала измерительной информации в цепи измерительных приборов, счетчиков электроэнергии (включая коммерческий учет), устройств релейной защиты и систем управления в электрических цепях переменного тока промышленной частоты.

Оборудование применяется на электростанциях (генераторные и вспомогательные токопроводы), а также в распределительных устройствах различного уровня напряжения.

Ключевой особенностью серии GSK является разъёмная конструкция, позволяющая устанавливать трансформатор без отключения кабеля или шинопровода.

Назначение

Трансформаторы тока GSK применяются для:

измерения электрического тока в силовых цепях
коммерческого и технического учета электроэнергии
работы в системах релейной защиты и автоматики
передачи сигналов измерительным и управляющим устройствам
мониторинга нагрузок в распределительных сетях

Принцип работы

Работа трансформатора основана на явлении электромагнитной взаимной индукции.
Выходной ток вторичной обмотки пропорционален первичному и имеет минимальный фазовый сдвиг, близкий к нулю, что обеспечивает высокую точность измерений.

Первичной обмоткой служит:

токоведущий кабель
или шинный токопровод

Высоковольтная изоляция обеспечивается изоляцией первичного проводника и конструкцией самого трансформатора.

Конструкция и особенности

Трансформаторы тока GSK выполнены в разъёмном (split-core) исполнении, состоящем из двух половин магнитопровода.

Конструктивные особенности:

разъёмный тороидальный магнитопровод
сердечник из текстурированной электротехнической стали или пермаллоя
быстрая установка без демонтажа кабеля
одна вторичная обмотка
компактная конструкция для монтажа в действующих установках
клеммная коробка вторичных выводов с возможностью пломбирования
защита от несанкционированного доступа

Основные характеристики

диапазон первичного тока: 50 – 10 000 А
количество вторичных обмоток: 1
классы точности: 0,5; 1; 3 (в зависимости от исполнения)
назначение: измерение и релейная защита
климатическое исполнение: У3 / УХЛ1
частота: 50 Гц
установка: на кабель или шинопровод (разъёмный монтаж)

Преимущества трансформаторов GSK

установка без отключения линии (разъёмная конструкция)
быстрый монтаж и обслуживание
универсальное применение для кабелей и шин
высокая точность измерений
безопасность и изоляция вторичных цепей
возможность применения в действующих электроустановках

Область применения

Трансформаторы тока GSK применяются в:

электростанциях и энергетических узлах
распределительных устройствах 0,4–35 кВ
системах коммерческого учета электроэнергии
релейной защите и автоматике
промышленных и инфраструктурных объектах

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Наименование параметра	Значение параметра
Собственная изоляция, кВ	0,72
Номинальное напряжение изолированной шины или кабеля, кВ	до 110
Номинальный первичный ток, А	от 50 до 10 000
Номинальный вторичный ток, А	1, 5
Номинальная частота, Гц	50
Количество вторичных обмоток	1
Номинальный класс точности обмоток на измерения	0,2, 0,2S, 0,5, 0,5S, 1, 3
Номинальный класс точности обомоток на защиту	5P, 10P
Номинальная мощность обмоток на измерение	от 1 до 100
Номинальная мощность обмоток на защиту	от 1 до 100
Коэффициент безопасности приборов обмоток на измерение	от 5 до 30
Номинальная предельная кратность обмоток на защиту	от 5 до 40
Масса трансформаторов, кг	от 1 до 80
Климатическое исполнение и категория размещения	У3 либо УХЛ1
Габаритные размеры, мм	от 100х50х30 до 500х440х500
