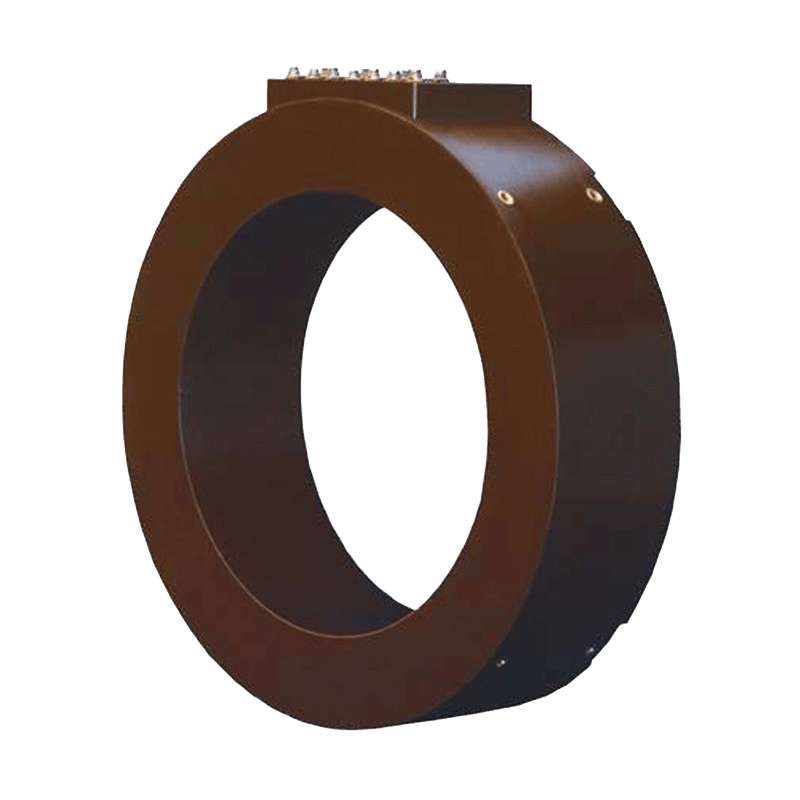

Трансформаторы тока GSR
Трансформаторы тока типа GSR предназначены для передачи сигнала измерительной информации в цепи измерительных приборов, счётчиков электроэнергии (включая коммерческий учёт), устройств релейной защиты и систем управления в электрических сетях переменного тока промышленной частоты.
Данные трансформаторы применяются на электростанциях, включая генераторные и вспомогательные токопроводы, в распределительных устройствах высокого напряжения, а также на высоковольтных вводах силовых трансформаторов и выключателей классов напряжения от 35 до 500 кВ.
Серия GSR относится к высоковольтным измерительным трансформаторам тока с усиленной изоляцией, предназначенным для работы в сложных энергетических системах.
Трансформаторы тока GSR выполнены с использованием тороидальных магнитопроводов и рассчитаны на работу в высоковольтных установках.
Область применения
Трансформаторы тока GSR используются для:
- измерения тока в высоковольтных сетях
- коммерческого и технического учёта электроэнергии
- работы систем релейной защиты и автоматики
- контроля нагрузок на вводах силовых трансформаторов и выключателей
- применения на электростанциях и подстанциях высокого напряжения
Принцип работы
Работа трансформатора основана на явлении электромагнитной взаимной индукции.
Вторичный ток пропорционален первичному и имеет фазовый сдвиг, близкий к нулю, что обеспечивает высокую точность измерений и корректную работу защитных устройств.
Первичной обмоткой является:
- токоведущая шина
- или высоковольтный кабель/ввод
Высоковольтная изоляция обеспечивается комбинацией:
- собственной изоляции трансформатора
- воздушных промежутков
- изоляции первичного проводника
Конструктивные особенности
- тороидальные сердечники из ориентированной электротехнической стали или пермаллоя
- проверка характеристик каждого магнитопровода
- до 4 вторичных обмоток для измерения и защиты
- размещение вторичных обмоток на тороидальных сердечниках
- клеммная коробка с возможностью пломбирования
- защита вторичных цепей от несанкционированного доступа
- исполнение для внутренней и наружной установки
Основные характеристики
диапазон первичного тока: 25 – 5000 А
номинальное напряжение системы: 0,72 кВ (конструктивный уровень) / применение до 35–500 кВ в составе вводов и оборудования)
количество вторичных обмоток: до 4-х
вторичный ток: 1 А / 5 А
классы точности измерительных цепей: 0,2; 0,5; 0,2S; 0,5S; 1; 3
классы точности защитных цепей: 5P; 10P; PX
климатическое исполнение: У3 / УХЛ1
частота: 50/60 Гц
Преимущества трансформаторов GSR
- применение в высоковольтных сетях до 500 кВ
- высокая точность измерений для коммерческого учета
- усиленная изоляция и повышенная надежность
- универсальность (измерение + защита)
- устойчивость к электродинамическим и термическим нагрузкам
- компактное решение для установки на вводах и токопроводах
Область применения
- высоковольтные подстанции 35–500 кВ
- вводы силовых трансформаторов
- выключатели высокого напряжения
- электростанции и генераторные узлы
- распределительные устройства высокого напряжения
