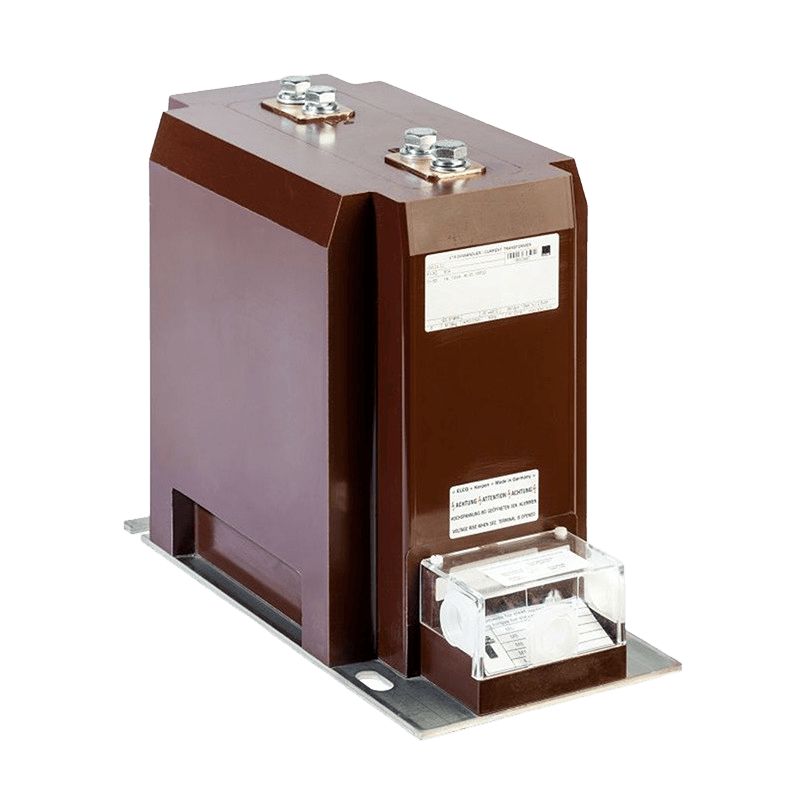

Трансформатор тока IGW 6–35 кВ

Трансформаторы тока типа IGW предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, а также устройствам защиты и управления в электрических цепях переменного тока. Применяются в комплектных распределительных устройствах (КРУ) в сетях до 35 кВ промышленной частоты.

Трансформаторы IGW являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье одновременно выполняет функции электрической изоляции и несущей конструкции, обеспечивая высокую механическую прочность и надежную работу в условиях эксплуатации.

Первичная обмотка может быть одновитковой или многовитковой. Выводы первичной обмотки расположены на верхнем торце трансформатора. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью винтов М8 или М12 для каждой шины. Количество болтов и размеры контактных площадок зависят от номинального первичного тока.

Трансформаторы могут иметь исполнения с одним, двумя, тремя или четырьмя сердечниками, содержащими соответственно одну, две, три или четыре вторичные обмотки. Это позволяет реализовать различные схемы измерения, учета и релейной защиты.

Монтаж трансформаторов возможен в любом положении. Крепление осуществляется четырьмя болтами М10 через отверстия в металлическом основании. На основании предусмотрена клемма заземления с винтом М8.

Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой, обеспечивающей защиту от несанкционированного доступа и повышение эксплуатационной безопасности.

Выпускаются модификации IGW 3,6; IGW 7,2; IGW 12; IGW 17,5; IGW 24; IGW 26,5; IGW 36, отличающиеся уровнем рабочего напряжения, габаритами и массой.

Назначение

• Передача сигналов измерительной информации измерительным приборам и счетчикам
• Применение в схемах коммерческого и технического учета электроэнергии
• Обеспечение работы устройств релейной защиты и автоматики
• Использование в системах управления и контроля электрических сетей
• Работа в комплектных распределительных устройствах (КРУ) среднего и высокого напряжения

Конструкция

• Тип: опорный однофазный трансформатор тока
• Изоляция: литая, компаундная (несущая и изоляционная функция)
• Первичная обмотка: одновитковая или многовитковая
• Выводы первичной обмотки: верхний торец трансформатора
• Подключение: через контактные площадки под болты М8 или М12
• Вторичные обмотки: 1–4 независимых канала (в зависимости от исполнения)
• Основание: металлическое, с креплением
• Заземление: винт М8 на основании
• Клеммная коробка: пломбируемая, с изоляционной крышкой

Основные технические характеристики

• Номинальный первичный ток: 5 – 3150 А
• Номинальный вторичный ток: 1 А или 5 А
• Наибольшее рабочее напряжение: 3,6 – 40,5 кВ
• Номинальная частота: 50 Гц
• Номинальная мощность вторичных обмоток: 1 – 60 В·А
• Класс точности измерительных обмоток: 0,2S; 0,2; 0,5S; 0,5; 1; 3
• Класс точности защитных обмоток: 5P; 10P
• Коэффициент безопасности приборов: 5 – 30
• Предельная кратность: 5 – 40

Модификации

• IGW 3,6 кВ
• IGW 7,2 кВ
• IGW 12 кВ
• IGW 17,5 кВ
• IGW 24 кВ
• IGW 26,5 кВ
• IGW 36 кВ

Эксплуатационные характеристики

• Климатическое исполнение: У3, Т3 по ГОСТ 15150-69
• Монтажное положение: любое
• Средний срок службы: до 30 лет
• Устойчивость к механическим и климатическим воздействиям обеспечивается литой изоляцией
• Повышенная безопасность за счет герметичной пломбируемой вторичной коробки
