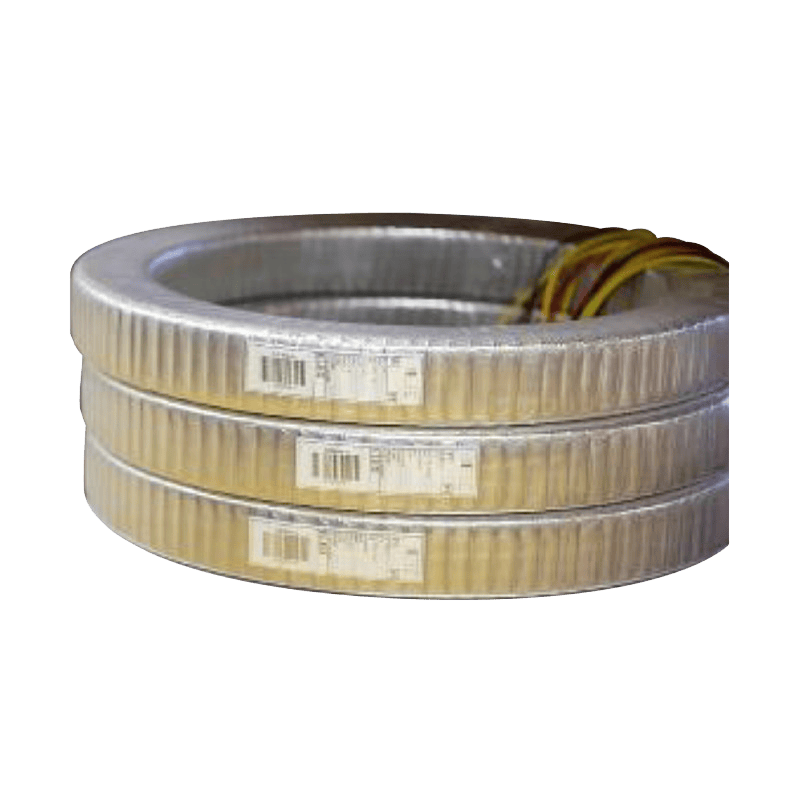

Встраиваемые трансформаторы тока SB 0,8

Встраиваемые трансформаторы тока типа SB 0,8 предназначены для передачи сигнала измерительной информации в цепи измерительных приборов, устройств релейной защиты, автоматики и управления в электрических установках переменного тока промышленной частоты.

Трансформаторы применяются на высоковольтных вводах масляных и элегазовых выключателей, а также на вводах силовых трансформаторов с номинальным напряжением до 500 кВ.

Трансформаторы тока SB 0,8 предназначены для встраивания в высоковольтное оборудование без разборки вводов.

Назначение

Трансформаторы SB 0,8 используются для:

• измерения и контроля тока в высоковольтных цепях
• коммерческого и технического учета электроэнергии
• работы систем релейной защиты и автоматики
• интеграции в вводы силовых трансформаторов и выключателей
• передачи сигналов измерительным и управляющим устройствам

Принцип работы

SB 0,8 является масштабным преобразователем тока, работающим на основе явления электромагнитной индукции.
Первичным элементом является токоведущий стержень, проходящий через окно трансформатора.

Высоковольтная изоляция обеспечивается конструкцией ввода:

• фарфоровым или композитным изолятором
• элегазовой средой (для выключателей)
• масляной средой (для силовых трансформаторов и масляных выключателей)

Конструктивные особенности

• тороидальный магнитопровод из электротехнической стали или пермаллоя
• размещение вторичной обмотки на кольцевом сердечнике
• возможность установки нескольких трансформаторов на одном вводе
• исполнение в защитном влагозащищенном кожухе (для элегазовых выключателей)
• монтаж внутри масляных выключателей и силовых трансформаторов
• до 4 вторичных обмоток (измерение и защита)

Основные характеристики

• диапазон первичного тока: 25 – 5000 А
• номинальное напряжение системы: до 500 кВ
• количество вторичных обмоток: до 4-х
• возможность нескольких коэффициентов трансформации
• климатическое исполнение: УХЛ1 / наружная установка
• частота: 50/60 Гц

Преимущества

• монтаж без разборки высоковольтных вводов
• высокая точность измерений и стабильность характеристик
• возможность установки нескольких ТТ на одном вводе
• универсальное применение (масло / элегаз)
• надежная работа в условиях сверхвысокого напряжения
• гибкость конфигурации вторичных цепей

Область применения

Трансформаторы SB 0,8 применяются в:

• высоковольтных выключателях 110–500 кВ
• силовых трансформаторах
• элегазовых распределительных устройствах (GIS)
• маслонаполненных высоковольтных вводах
• электростанциях и подстанциях сверхвысокого напряжения
