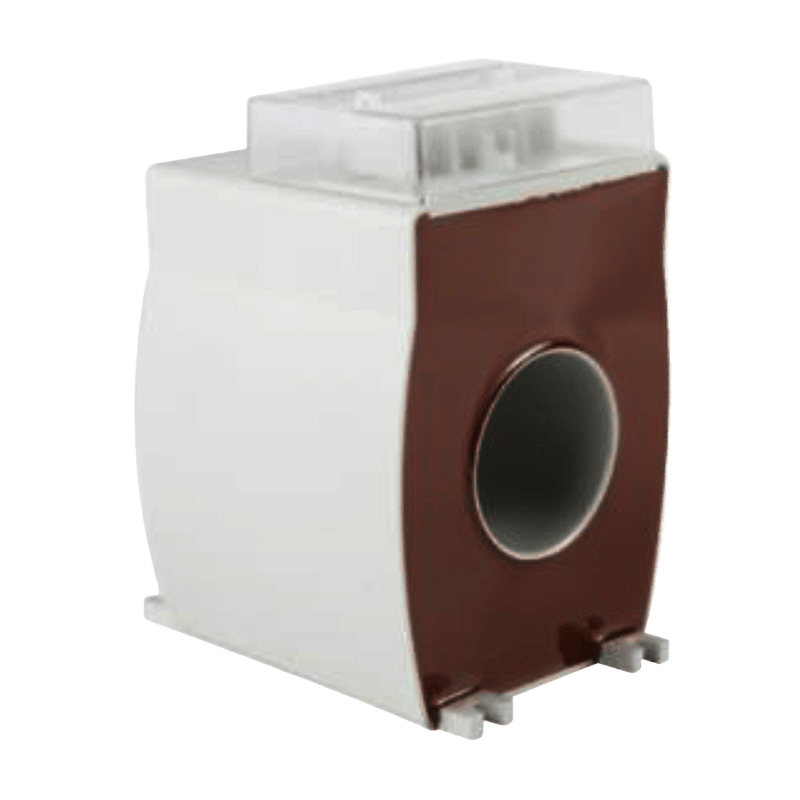

SVA 0,72 кВ

Трансформатор тока

0,72 кВ 50 - 2000 А до 2 обмоток габарит 100х130х45 или 170х215х110

Надежная литая изоляция
Компактные габариты
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Трансформатор тока SVA

Трансформаторы тока типа SVA предназначены для передачи сигнала измерительной информации в цепи измерительных приборов, счетчиков электроэнергии (включая коммерческий учет), устройств релейной защиты и систем управления в электрических сетях переменного тока промышленной частоты.

Данные трансформаторы применяются в качестве комплектующих изделий для ячеек низкого напряжения, обеспечивая надежное и точное преобразование тока в распределительных устройствах.

Назначение

Трансформаторы SVA используются для:

измерения электрического тока в низковольтных цепях
коммерческого и технического учета электроэнергии
работы систем релейной защиты и автоматики
передачи сигнала измерительным приборам и счетчикам
интеграции в комплектные распределительные устройства (КРУН/НН)

Принцип работы

Работа трансформатора основана на явлении взаимной электромагнитной индукции.
Выходной ток вторичных обмоток пропорционален первичному и имеет фазовый сдвиг, близкий к нулю, что обеспечивает высокую точность измерений и корректную работу защитных устройств.

Первичной обмоткой служит:

токоведущая шина
или силовой кабель

Конструкция и особенности

Трансформаторы тока SVA выполнены на основе тороидальных магнитопроводов.

Конструктивные особенности:

магнитопровод из текстурированной электротехнической стали или пермаллоя
контроль характеристик каждого сердечника
до 2 вторичных обмоток
компактное исполнение для установки в ячейках низкого напряжения
подключение вторичных цепей через клеммную колодку или залитый кабель
повышенная безопасность и защита вторичных цепей

Основные характеристики

номинальное напряжение: до 0,72 кВ

диапазон первичного тока: 50 – 2000 А

количество вторичных обмоток: до 2-х

назначение: измерение и защита

частота: 50 Гц

исполнение: для ячеек низкого напряжения

Преимущества

компактное исполнение для НН-распределительных устройств
высокая точность измерений
универсальность (учет + защита)
возможность гибкого подключения вторичных цепей
надежная конструкция для работы в составе КРУН
контроль качества каждого магнитопровода

Область применения

Трансформаторы SVA применяются в:

ячейках низкого напряжения
комплектных распределительных устройствах (КРУН)
системах коммерческого учета электроэнергии
промышленных электроустановках
цепях релейной защиты и автоматики

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Наименование параметра	Значение параметра
Собственная изоляция, кВ	0,72
Номинальный первичный ток, А	от 50 до 2 000
Номинальный вторичный ток, А	1, 5
Номинальная частота, Гц	50
Количество вторичных обмоток	1, 2
Номинальный класс точности обмоток на измерения	0,2, 0,2S, 0,5, 0,5S, 1, 3
Номинальный класс точности обомоток на защиту	5P, 10P
Номинальная мощность обмоток на измерение	от 1 до 60
Номинальная мощность обмоток на защиту	от 1 до 60
Коэфициент безопасности приборов обмоток на измерение	от 5 до 10
Номинальная предельная кратность обмоток на защиту	от 5 до 30
Масса трансформаторов, кг	до 30
Климатическое исполнение и категория размещения	У3
