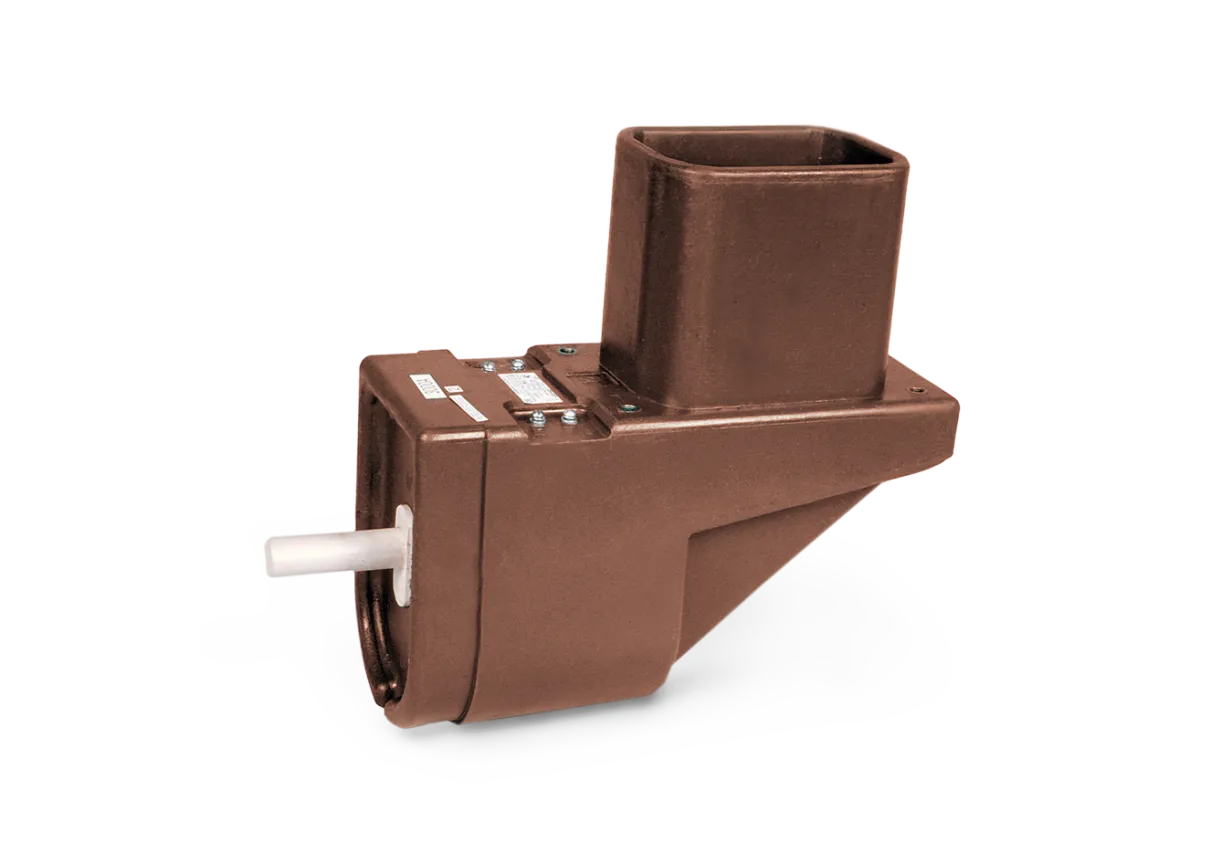

Трансформатор тока ТЛ-10М

Трансформаторы тока типа ТЛ-10М — это опорные измерительные трансформаторы литого исполнения, предназначенные для установки в комплектные распределительные устройства (КРУ), камеры одностороннего обслуживания (КСО), а также другие электроустановки внутренней и наружной установки на класс напряжения до 10 кВ.

Изделие используется для передачи сигнала измерительной информации в цепи коммерческого и технического учета электроэнергии, а также для питания устройств релейной защиты, автоматики, сигнализации и управления. Дополнительно трансформатор обеспечивает надежную гальваническую изоляцию вторичных цепей от высокого напряжения.

Основные характеристики

номинальное напряжение: 10 кВ (возможны исполнения 10/11 кВ)

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 50 – 3000 А (в зависимости от исполнения)

номинальный вторичный ток: 1 А или 5 А

частота сети: 50 / 60 Гц

количество вторичных обмоток: 2 или 3 (до 4 в отдельных исполнениях)

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1

классы точности (защита): 5P; 10P

номинальная вторичная нагрузка: до 50 В·А

коэффициент безопасности приборов: до 30–50 (в зависимости от исполнения)

климатическое исполнение: У, Т, УХЛ (категория размещения 2 / 3 по ГОСТ 15150)

межповерочный интервал: 16 лет

срок службы: до 30–45 лет

рабочее положение: любое

Назначение и принцип работы

Трансформатор ТЛ-10М работает по принципу электромагнитной индукции, преобразуя первичный ток высокой величины в стандартный вторичный ток (1 А или 5 А), пропорциональный измеряемой нагрузке.

Это позволяет:

обеспечивать точный коммерческий учет электроэнергии
корректную работу релейной защиты и автоматики
безопасное подключение измерительных приборов

Конструктивные особенности

опорное исполнение с литой эпоксидной изоляцией
полностью герметичная конструкция, устойчивая к влаге и загрязнениям
тороидальные магнитопроводы из электротехнической стали или пермаллоя
стабильные метрологические характеристики в течение всего срока эксплуатации
высокая термическая и электродинамическая стойкость к токам короткого замыкания
компактное исполнение для установки в ячейках КРУ и КСО

Варианты исполнения

Трансформаторы ТЛ-10М могут поставляться в различных конструктивных вариантах:

с 2 или 3 вторичными обмотками
с различным расположением выводов (торцевое или нижнее)
с крышкой для пломбирования
с гибкими вторичными выводами
с переключением по вторичной или первичной обмотке (в отдельных модификациях)
с емкостным делителем для индикации наличия напряжения

Применение

ТЛ-10 применяются в:

распределительных устройствах 6–10 кВ
промышленных и энергетических подстанциях
системах коммерческого и технического учета электроэнергии
цепях релейной защиты и автоматики
КРУ, КРУН и КСО различного исполнения

Особенности серии

широкий диапазон первичных токов до 3000 А
высокая точность измерений (вплоть до 0,2S)
устойчивость к аварийным режимам и перегрузкам
совместимость с современными счетчиками и терминалами защиты
возможность замены устаревших трансформаторов без изменения монтажных размеров

Особенности исполнения

Документация

Сертификат СИ

PDF · 378 КБ

Сертификат

PDF · 516 КБ

Аттестация ПАО "Россети"

PDF · 105 КБ

Руководство по эксплуатации

PDF · 848 КБ

Комплект поставки

Паспорт изделия
Сертификат качества
Протокол испытаний

Ключевые характеристики

50 - 3000 А до 4 обмоток вес до 53 кг габарит до 477x620x198

Технические характеристики

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 20
Номинальный ток динамической, Idyn:	до 51
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 20
Номинальный ток динамической, Idyn:	до 51
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 30 до 150
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 20
Номинальный ток динамической, Idyn:	до 51
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 30 до 200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 30 до 200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 40 до 200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 300 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 300 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 300 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Масса, кг, не более	31
Габаритные размеры, (ДхШхВ)	503х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30

Чертежи

Просмотр

1. Данные Клиента

Компания

Дата оформления

Контактное лицо *

Телефон *

E-mail *

2. Основные параметры

Тип

U_н (кВ)

Кол-во

Частота (Гц)

Стандарт

Время протекания I_th

I_th (кА)

I_dyn (кА)

3. Исполнение и дополнительные опции

Исполнение

Емкостной делитель Тропическое исполнение

Диапазон первичного тока

120% 150% 200%

Дополнительные опции

Переключение по первичной обмотке Переключение по вторичной обмотке

4. Характеристики вторичных обмоток

№	Первичный ток (A)	Вторичный ток (A)	Нагрузка (ВА)	Класс точности	К_ном (Fs)

5. Примечания и дополнительные требования

Опросный лист

Бланк опросного листа (ТТ)

Скачайте и заполните опросный лист, затем прикрепите его ниже.

Прикрепить заполненный опросный лист

Перетащите файл сюда

или нажмите кнопку ниже

Файл не выбран

Допустимые форматы: DOC, DOCX, PDF

Предлагаемые замены i

✓

Проходной Электрощит-К

ТЛП-10-6 М1

Трансформатор тока

Длина 495

Ширина 148

Высота 224

Смотреть →

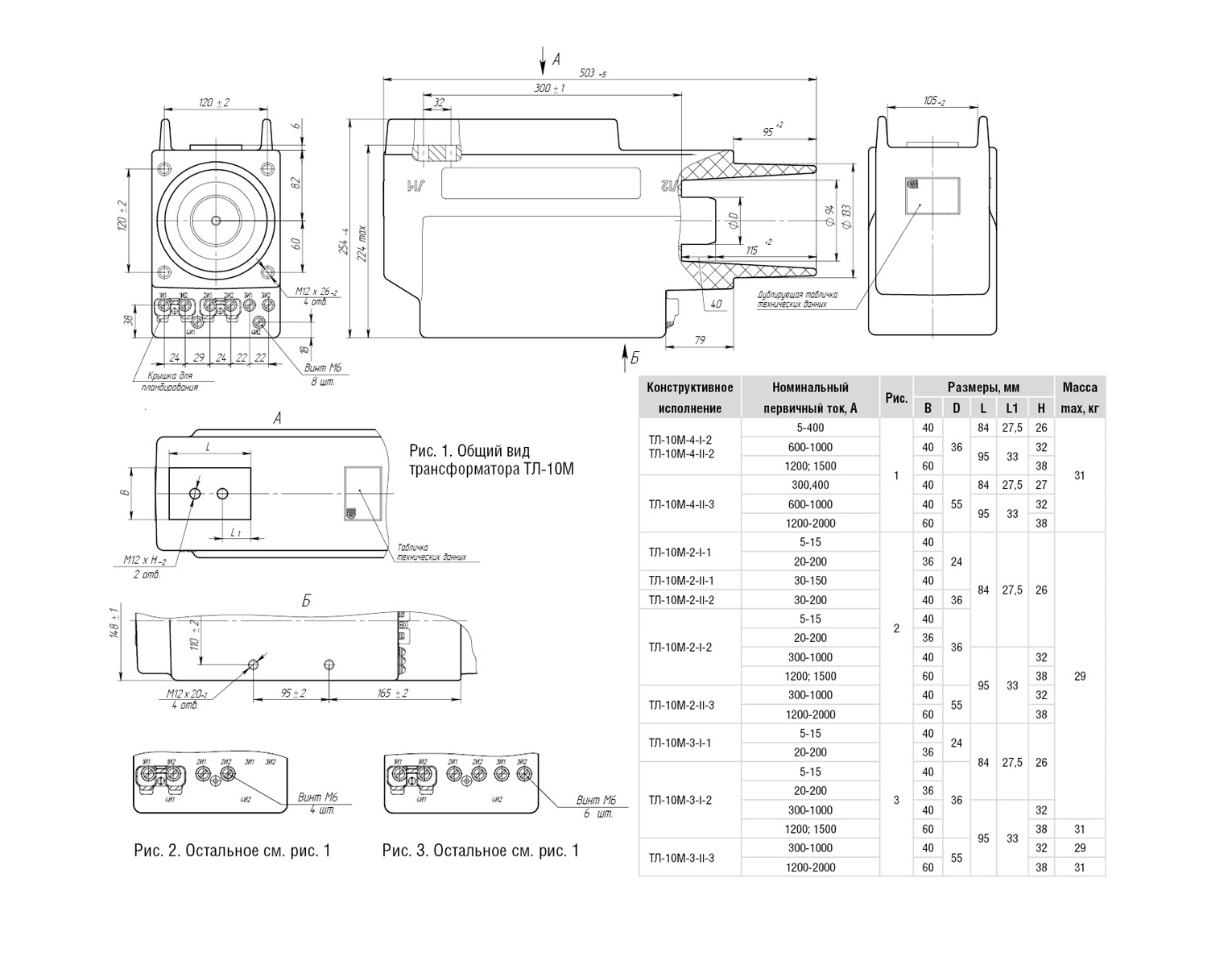

Габаритный чертёж

Скачать чертёж

ТЛ-10М

О продукте

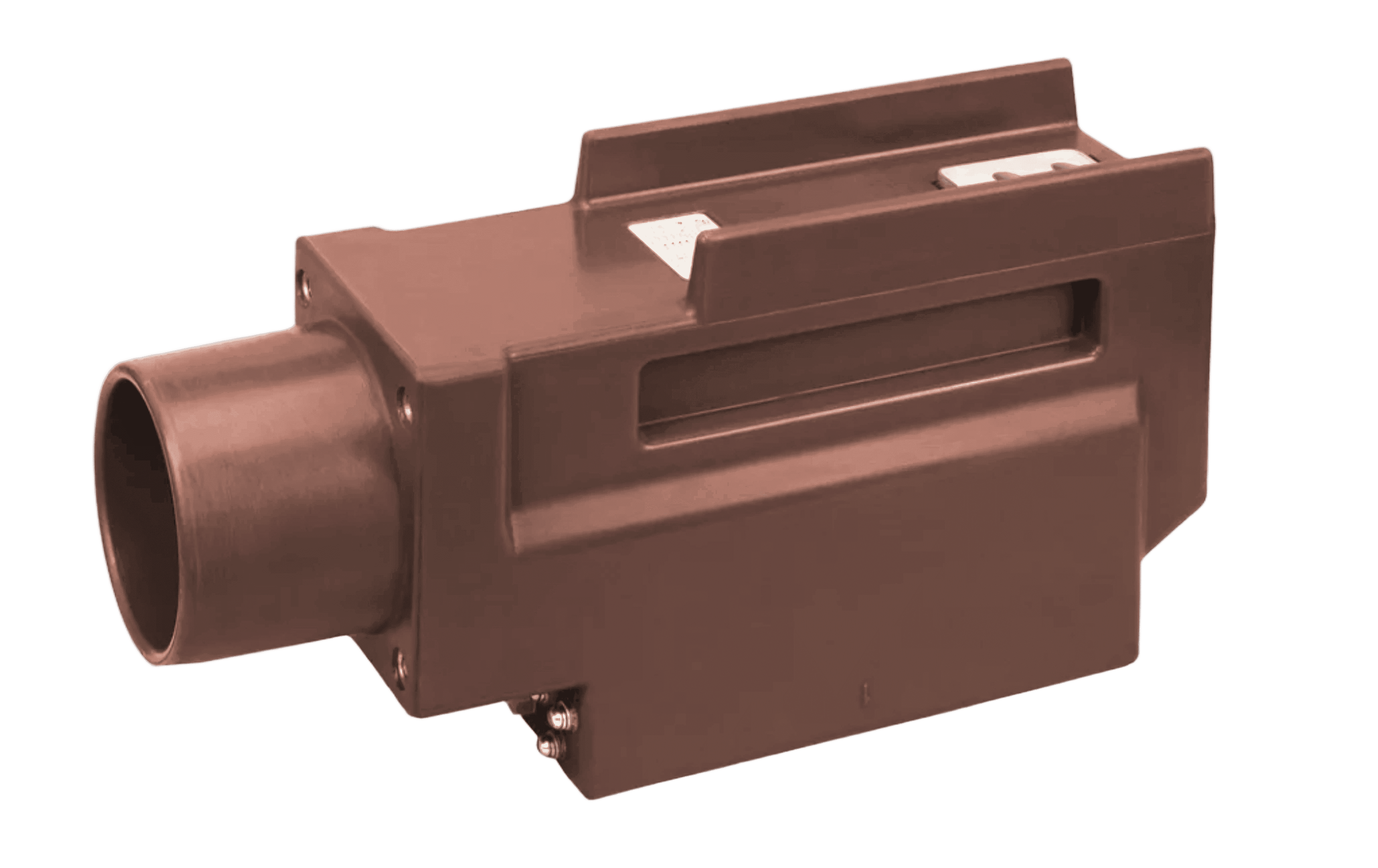

Трансформатор тока ТЛ-10М

Основные характеристики

Назначение и принцип работы

Конструктивные особенности

Варианты исполнения

Применение

Особенности серии

1. Данные Клиента

2. Основные параметры

3. Исполнение и дополнительные опции

Исполнение

Диапазон первичного тока

Дополнительные опции

4. Характеристики вторичных обмоток

5. Примечания и дополнительные требования

Опросный лист

Прикрепить заполненный опросный лист

Спасибо!

Спасибо!

ТЛ-10М

О продукте

Трансформатор тока ТЛ-10М

Основные характеристики

Назначение и принцип работы

Конструктивные особенности

Варианты исполнения

Применение

Особенности серии

1. Данные Клиента

2. Основные параметры

3. Исполнение и дополнительные опции

Исполнение

Диапазон первичного тока

Дополнительные опции

4. Характеристики вторичных обмоток

5. Примечания и дополнительные требования

Опросный лист

Прикрепить заполненный опросный лист

Спасибо!

Отправить запрос

Спасибо!

Похожие трансформаторы
