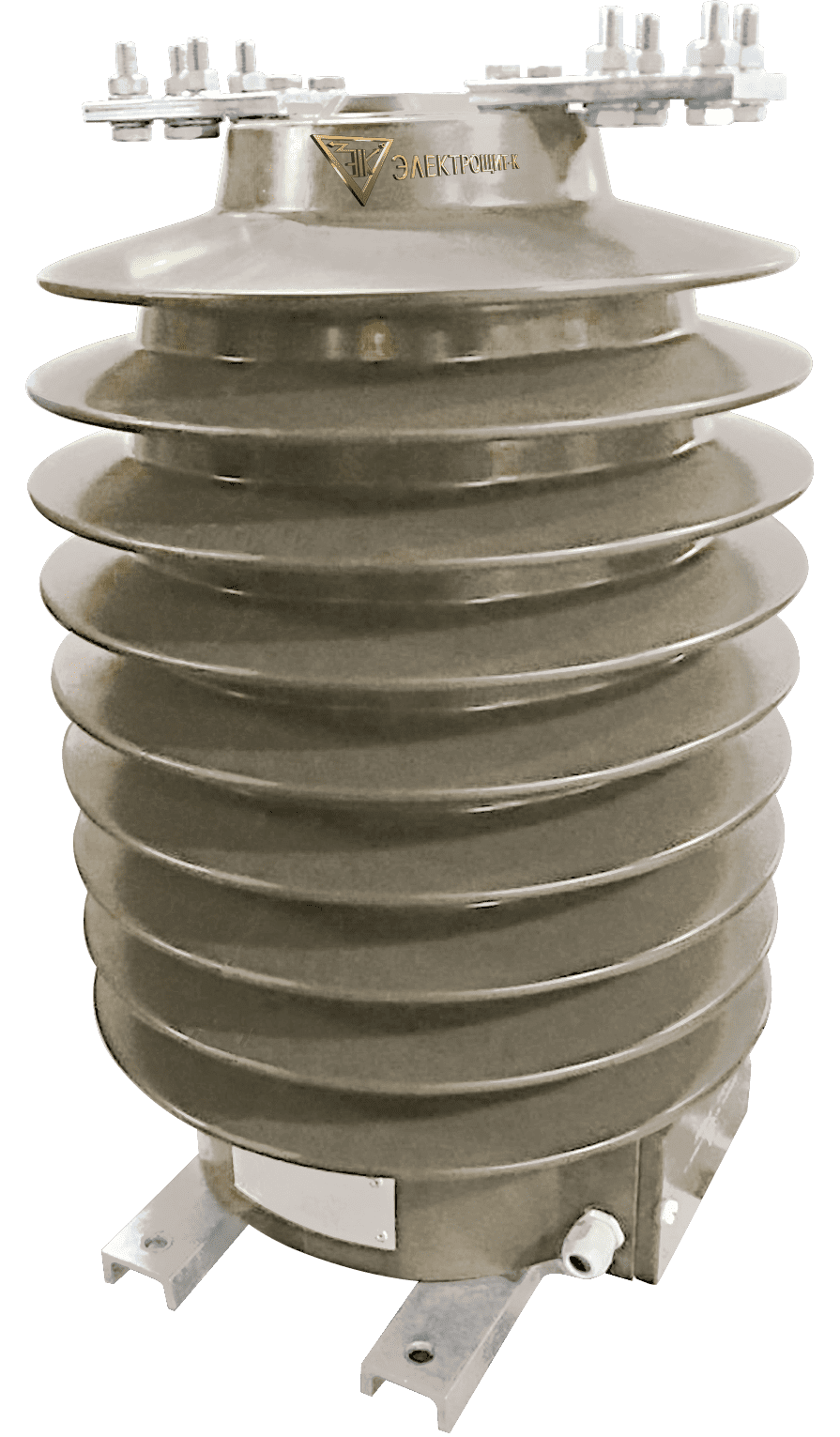

Сертификация ГОСТ и ТР ТСТрансформаторы тока ТЛ-ЭК-35 М1 предназначены для установки в открытых распределительных устройствах (ОРУ) и других электроустановках класса напряжения до 35 кВ. Используются для передачи сигнала измерительной информации приборам учета, измерения, релейной защиты, автоматики, сигнализации и управления.
Применяются в цепях коммерческого и технического учета электроэнергии в сетях переменного тока. Климатическое исполнение — УХЛ, категория размещения 1, 1.1 по ГОСТ 15150-69.
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
ТЛ-ЭК-35 М1 применяется для:
При протекании переменного тока через первичную цепь трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническую развязку между первичной и вторичной цепями.
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный первичный ток, А | от 5 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 4 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPX; TPY; TPZ; PX; PXR |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 0,8 до 15 |
| Номинальная предельная кратность вторичной обмотки для защиты, Кном | от 2 до 100 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 3 до 50 |
| Масса, кг, не более | до 200 |

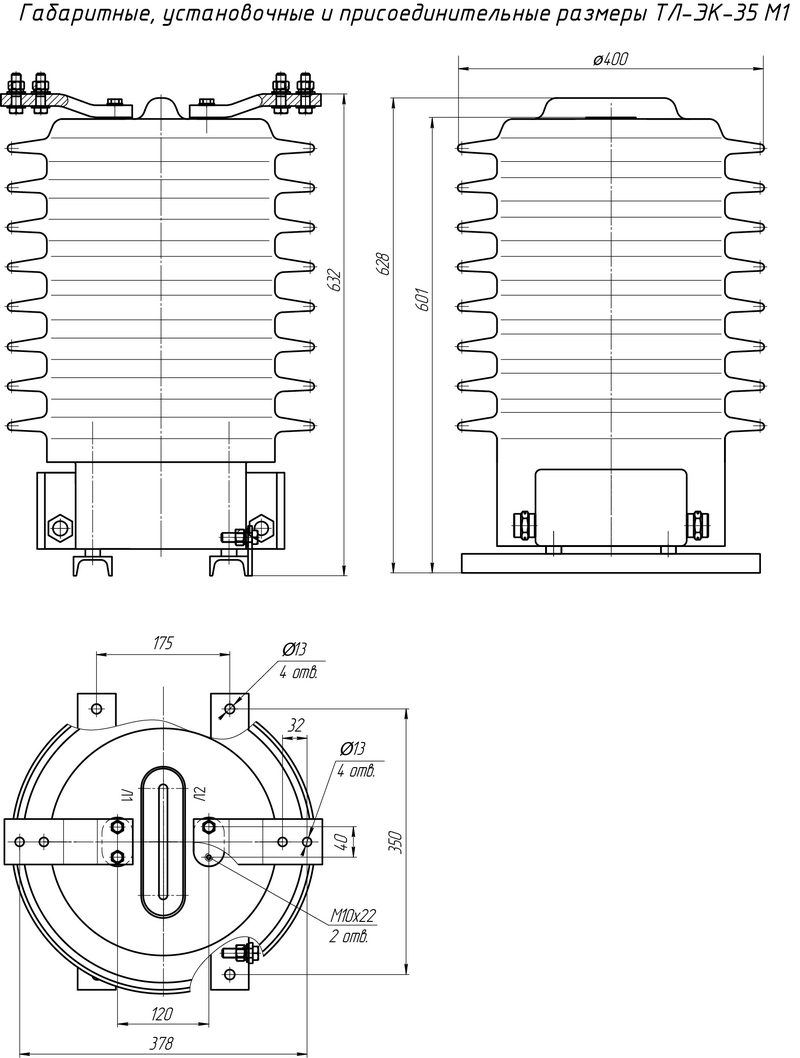

| Габаритные размеры, (ДхШхВ) | 400х400х610 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 45 |
