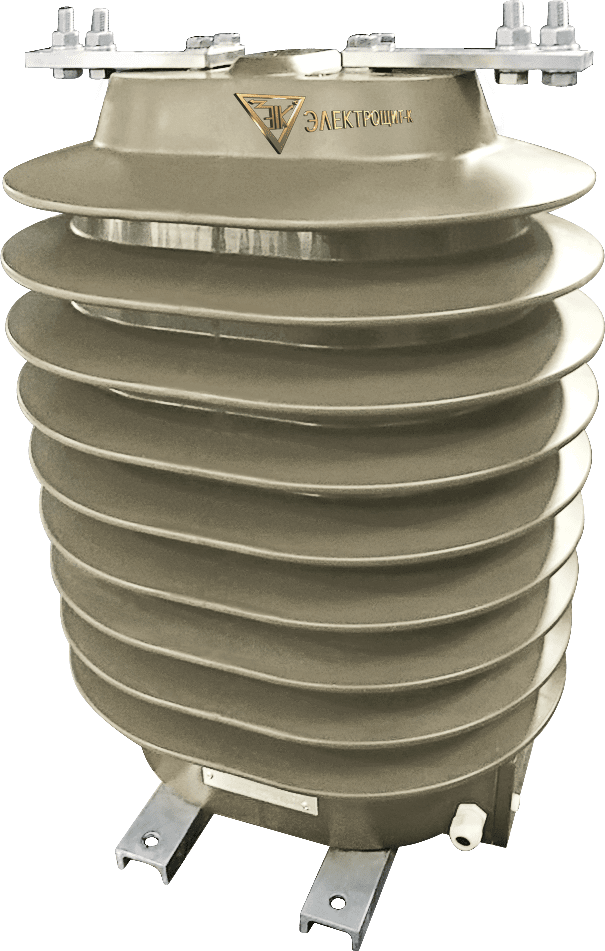

Трансформатор тока ТЛ-ЭК-35 М2
Трансформаторы тока ТЛ-ЭК-35 М2 предназначены для установки в открытых распределительных устройствах (ОРУ) и других электроустановках класса напряжения до 35 кВ. Используются для передачи сигнала измерительной информации приборам учета, измерения, релейной защиты, автоматики, сигнализации и управления.
Применяются в цепях коммерческого и технического учета электроэнергии в сетях переменного тока. Климатическое исполнение — УХЛ, категория размещения 1, 1.1 по ГОСТ 15150-69.
Основные характеристики
номинальное напряжение: 35 кВ
наибольшее рабочее напряжение: 40,5 кВ
первичный ток: 5–3000 А
вторичный ток: 1 или 5 А
частота: 50/60 Гц
число вторичных обмоток: 1–5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
классы защиты: 5P; 10P
нагрузка (cos φ 0,8): 1–50 В·А
нагрузка (cos φ 1): 0,8–15 В·А
предельная кратность: 2–100
коэффициент безопасности приборов: 3–50
масса: до 215 кг

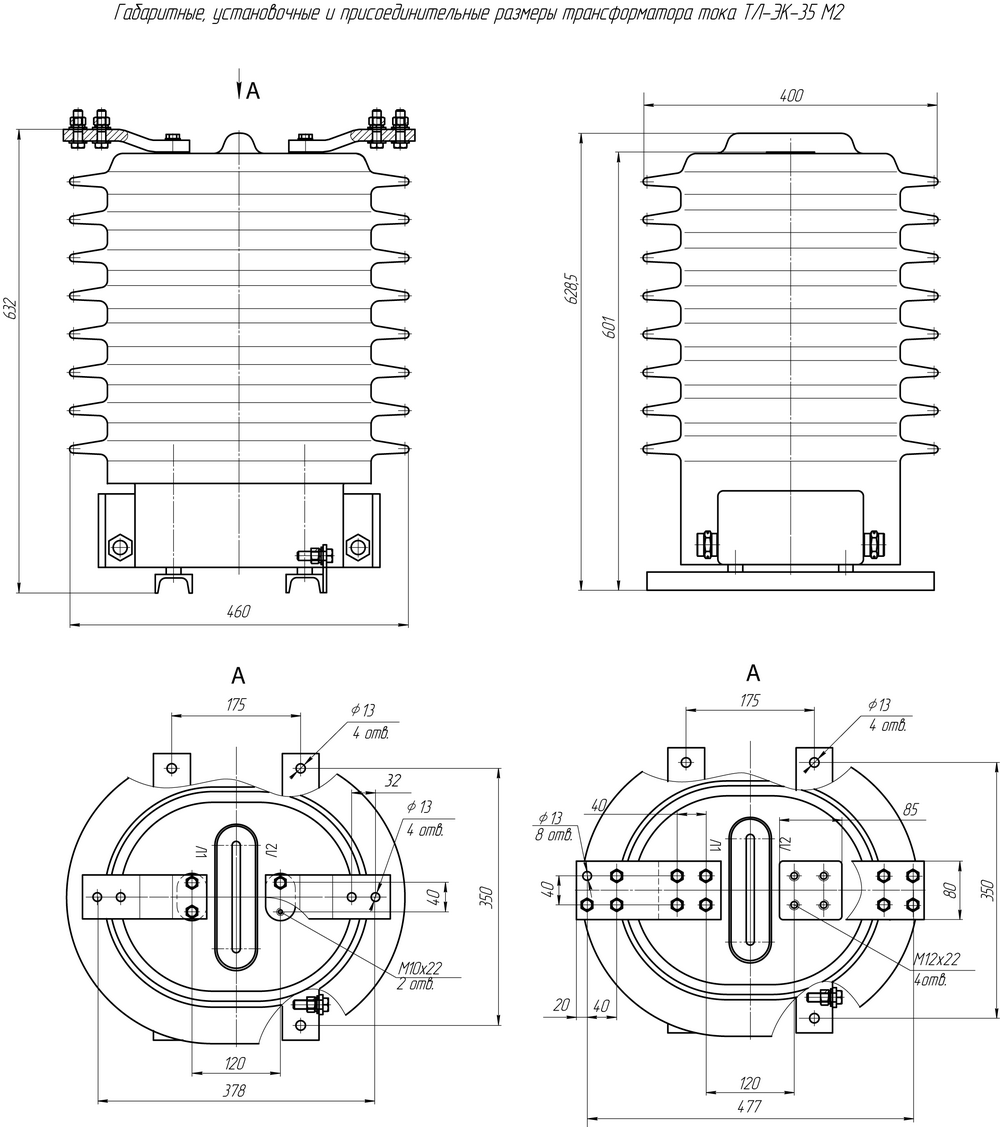

габариты (Д×Ш×В): 460×400×610 мм
срок службы: 45 лет
Варианты исполнения
- E — переключение по вторичной обмотке
- F — переключение по первичной обмотке
Назначение и применение
ТЛ-ЭК-35 М2 применяется для:
- измерения и учета электроэнергии
- релейной защиты и автоматики
- сигнализации и управления
- коммерческого и технического учета в сетях 35 кВ
Принцип работы
При протекании переменного тока через первичную цепь трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая точную передачу измерительной информации и гальваническую развязку цепей.
