Трансформатор тока ТЛ-ЭК-35 М3

Трансформатор тока ТЛ-ЭК-35 предназначен для установки в комплектных распределительных устройствах (ОРУ) наружной установки и является комплектующим изделием.

Обеспечивает передачу сигнала измерительной информации к приборам учета, защиты, автоматики и управления, а также гальваническую изоляцию вторичных цепей от высокого напряжения в электроустановках переменного тока класса до 35 кВ.

Климатическое исполнение УХЛ, категория размещения 1, 1.1 по ГОСТ 15150-69.

Варианты исполнения

• Е — переключение по вторичной обмотке

Основные метрологические характеристики

• Номинальное напряжение: 35 кВ
• Наибольшее рабочее напряжение: 40,5 кВ
• Первичный ток: 5–5000 А
• Вторичный ток: 1 или 5 А
• Частота: 50/60 Гц
• Число вторичных обмоток: 1–5
• Классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
• Классы защиты: 5P; 10P
• Кратность (защита): 2–100
• Нагрузка (cos φ = 0,8): 1–50 В·А
• Нагрузка (cos φ = 1): 0,8–15 В·А

Основные технические характеристики

• Масса: до 500 кг

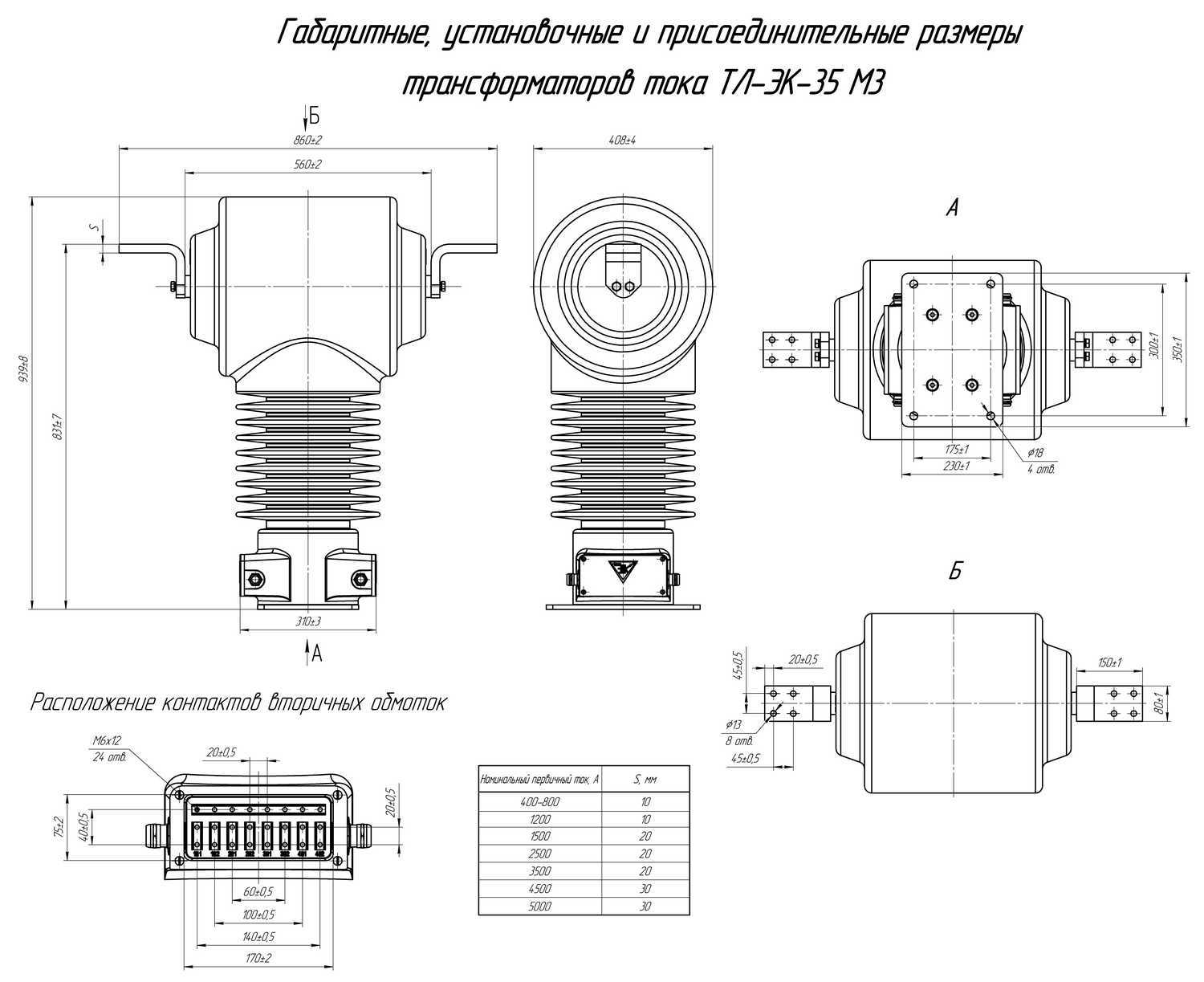

• Габариты (Д×Ш×В): 780×408×939 мм
• Средняя наработка до отказа: 400 000 ч
• Срок службы: не менее 45 лет
