Трансформаторы тока ТЛ-ЭК-35 М4 предназначены для установки в комплектных распределительных устройствах (ОРУ) наружной установки и являются комплектующими изделиями.
Трансформаторы тока обеспечивают передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, а также гальваническую изоляцию цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 35 кВ.
Климатическое исполнение — УХЛ, категория размещения 1, 1.1 по ГОСТ 15150-69.
номинальное напряжение: 35 кВ
наибольшее рабочее напряжение: 40,5 кВ
первичный ток: 5–5000 А
вторичный ток: 1 или 5 А
частота: 50/60 Гц
число вторичных обмоток: 1–5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
классы защиты: 5P; 10P
классы защиты (IEC 61869-2): 5PR; 10PR; TPX; TPY; TPZ; PX; PXR
нагрузка (cos φ 0,8): 1–50 В·А
нагрузка (cos φ 1): 0,8–15 В·А
предельная кратность: 2–100
коэффициент безопасности приборов: 3–50
масса: до 500 кг

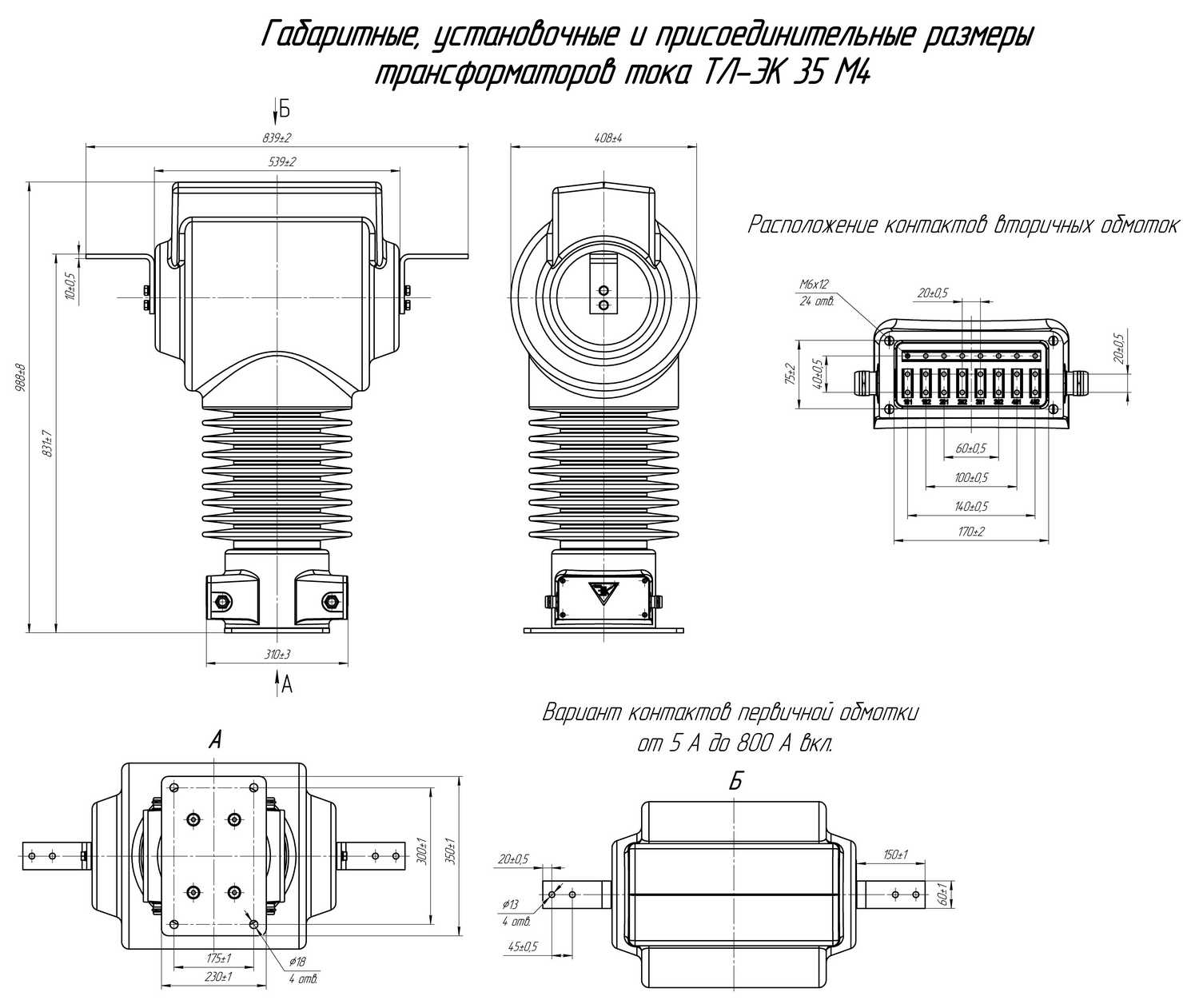

габариты (Д×Ш×В): 780×408×988 мм
срок службы: 45 лет
E — переключение по вторичной обмотке
ТЛ-ЭК-35 М4 применяется для:
При протекании переменного тока через первичную цепь трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническую развязку между первичной и вторичной цепями.
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный первичный ток, А* | от 5 до 5000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPX; TPY; TPZ; PX; PXR |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 0,8 до 15 |
| Номинальная предельная кратность вторичной обмотки для защиты, Кном | от 2 до 100 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 3 до 50 |
| Масса, кг, не более | до 500 |
| Габаритные размеры, (ДхШхВ) | 780х408х988 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 45 |
