ТЛО-10 М01

Трансформатор тока

5 - 1600 А до 4 обмоток вес 20 кг габарит 280х148х224

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

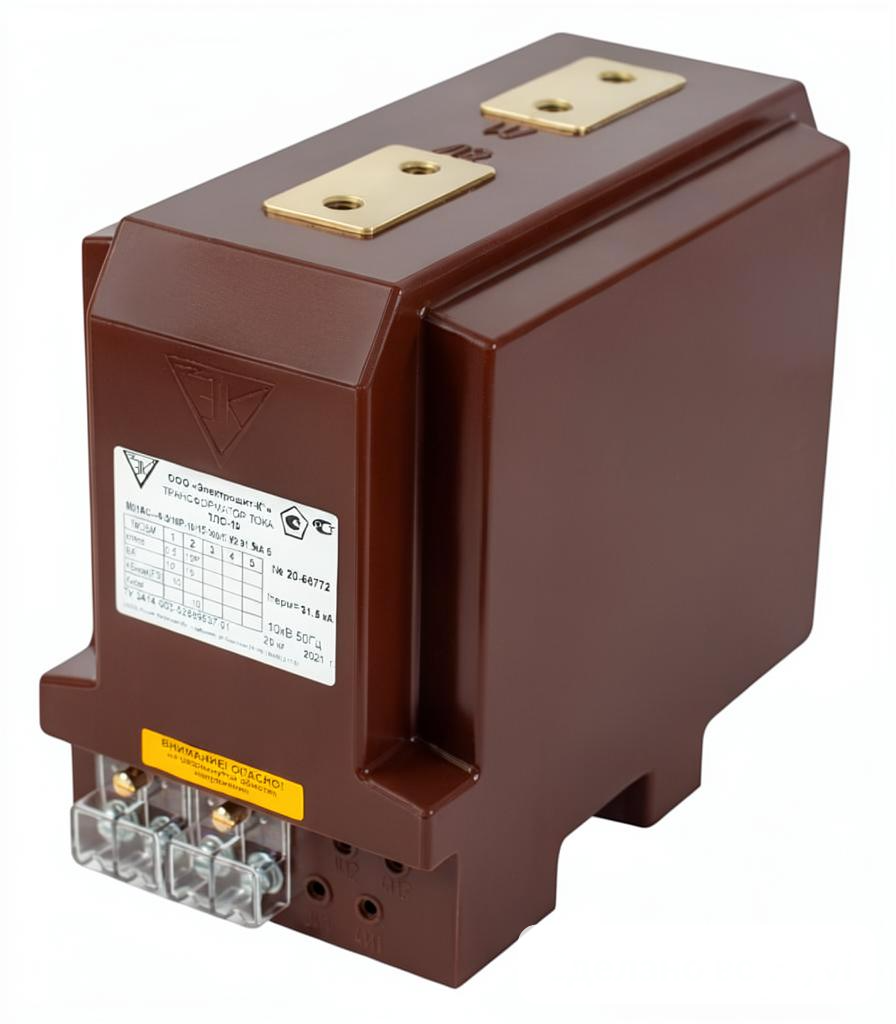

Трансформаторы тока ТЛО-10 М01

Трансформаторы тока ТЛО-10 М01 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с классом напряжения до 10 кВ.

Основные характеристики

номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
номинальный первичный ток: 5 – 1600 А
номинальный вторичный ток: 1 А или 5 А
количество вторичных обмоток: от 1 до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы точности (защита): 5P; 10P; PX; TPY; TPZ; TPX
номинальная вторичная нагрузка: до 50 В·А
коэффициент безопасности: до 50
масса: до 20 кг
срок службы: не менее 45 лет
наработка на отказ: до 400 000 часов

Назначение и принцип работы

Трансформатор ТЛО-10 М01 работает на основе электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня. Это обеспечивает:

точный учет электроэнергии
корректную работу релейной защиты
безопасное подключение измерительных приборов

Конструктивные особенности

Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции:

электрической изоляции
механической защиты
несущего корпуса

Особенности конструкции:

возможность исполнения с 1–5 вторичными обмотками
компактные габариты: 280×148×224 мм
различные варианты расположения выводов
высокая устойчивость к токам короткого замыкания
стабильные метрологические характеристики на протяжении всего срока службы

Варианты исполнения

Трансформаторы ТЛО-10 М01 могут поставляться в различных конфигурациях:

A — выводы вторичных обмоток с торца
B — выводы снизу
C — с крышкой для защиты и пломбирования
D — с гибкими выводами вторичных цепей
E — с переключением по вторичной обмотке
F — с переключением по первичной обмотке
V — со встроенным емкостным делителем (индикация наличия напряжения)

Конкретное исполнение определяется требованиями проекта и согласовывается при заказе.

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категории размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150-69)
установка: внутренние распределительные устройства

Монтаж и подключение

установка в КРУ и КСО
крепление на опорной поверхности
подключение первичных цепей через шины
удобное подключение вторичных цепей через клеммы или гибкие выводы
возможность пломбирования для коммерческого учета

Область применения

распределительные устройства 6–10 кВ
трансформаторные подстанции
промышленные предприятия
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики

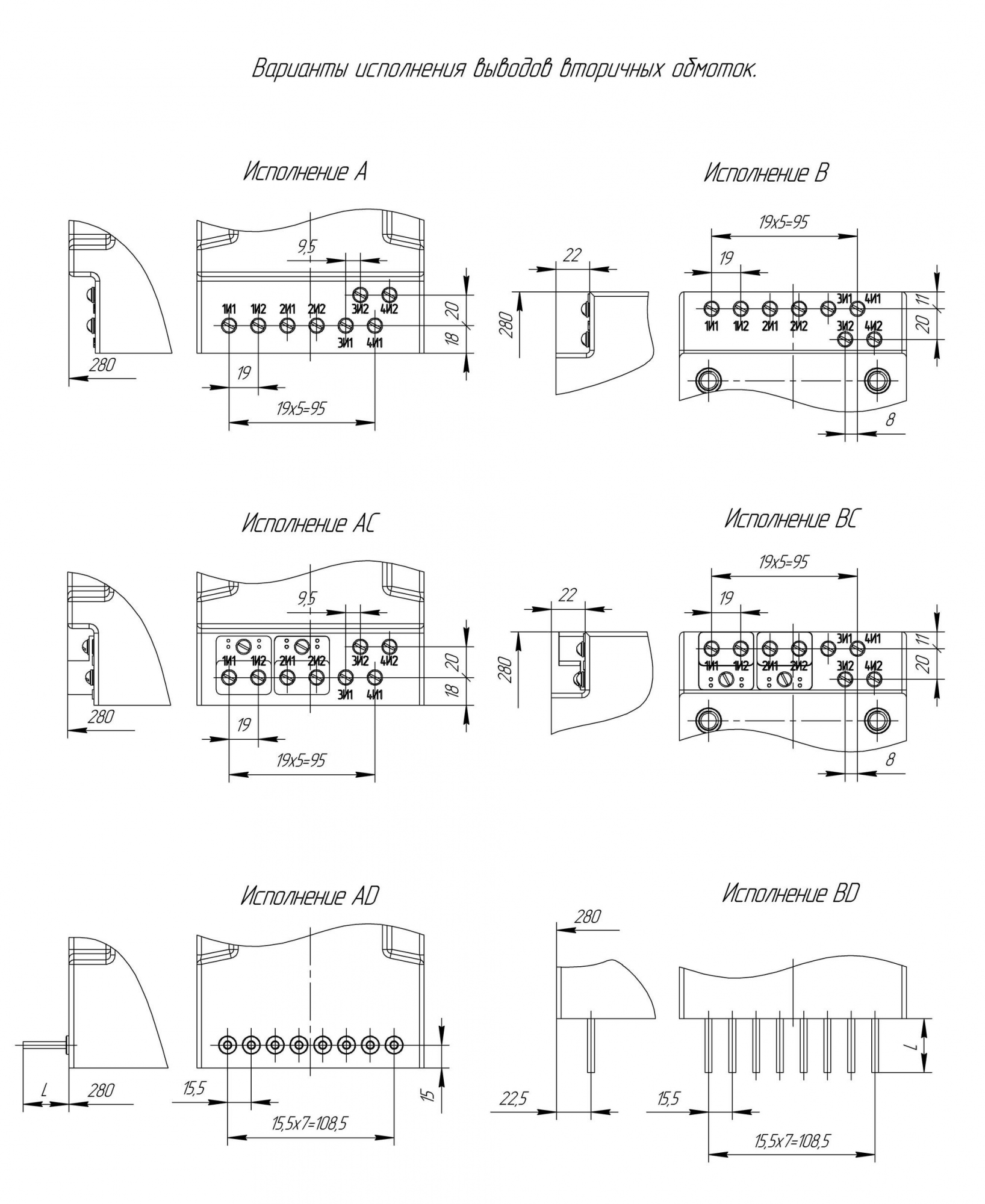

Чертеж

Руководство по эксплуатации

Метрологические характеристики	Метрологические характеристики
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А*	от 5 до 1600
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos φ2=0,8, В·А**	от 1 до 50
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos φ2=1, В·А**	от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ	не более 10%
Технические характеристики	Технические характеристики
Масса, кг, не более	до 20
Габаритные размеры, (ДхШхВ), не более	280×148×224
Средняя наработка до отказа, ч	400000
Средний срок службы, не менее, лет	45
