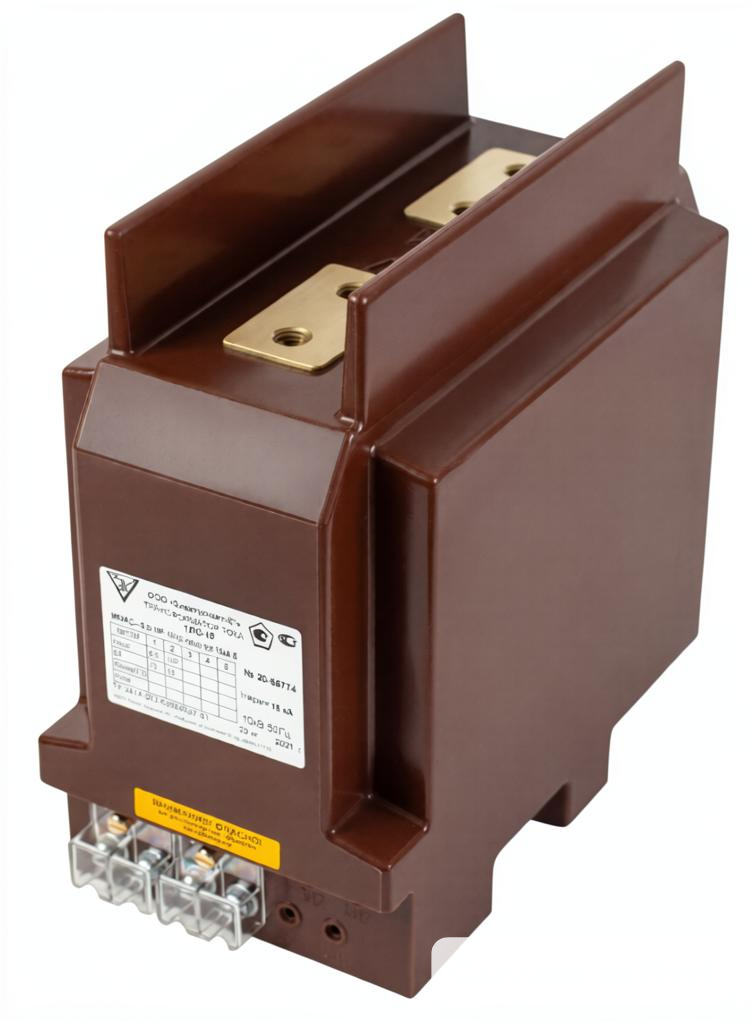

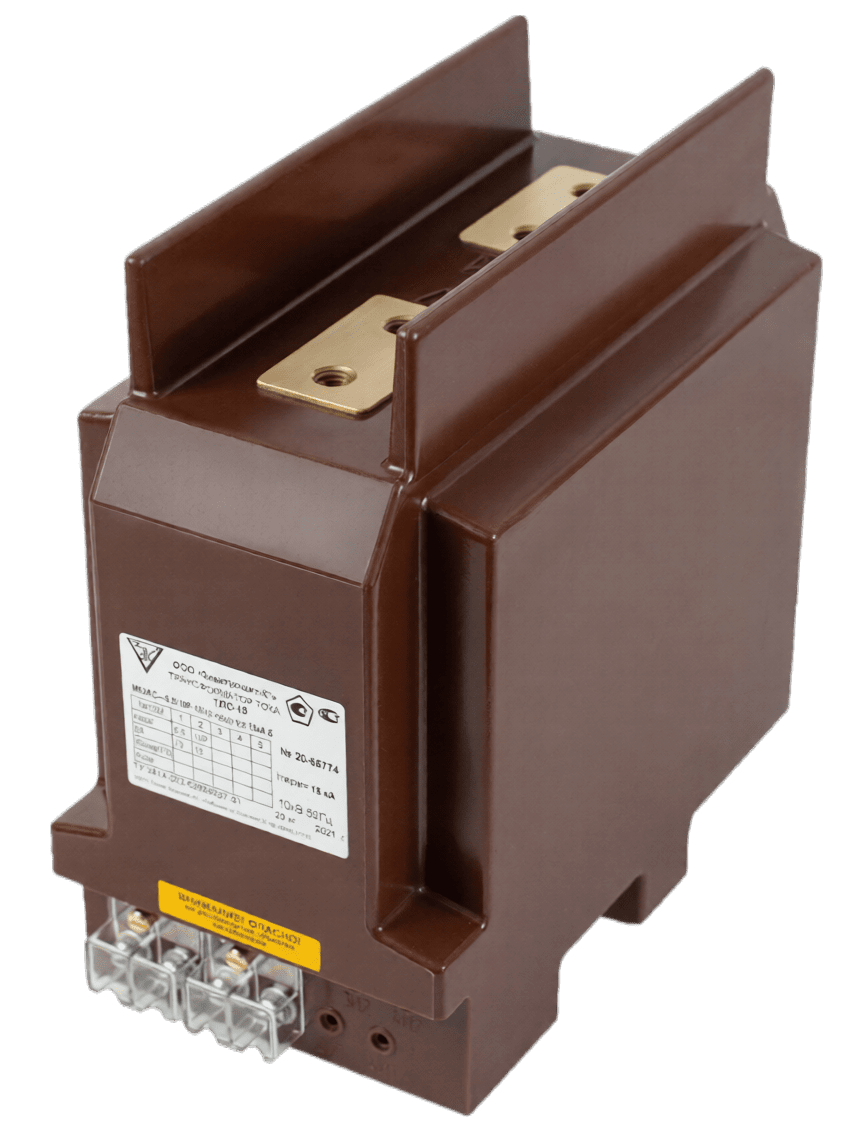

Трансформаторы тока ТЛО-10 М02
Трансформаторы тока ТЛО-10 М02 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с классом напряжения до 10 кВ.
Основные характеристики
- номинальное напряжение: 10 кВ
- наибольшее рабочее напряжение: 12 кВ
- номинальный первичный ток: 5 – 1600 А
- номинальный вторичный ток: 1 А или 5 А
- количество вторичных обмоток: от 1 до 5
- классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
- классы точности (защита): 5P; 10P; PX; TPY; TPZ; TPX
- номинальная вторичная нагрузка: до 50 В·А
- коэффициент безопасности: до 50
- масса: до 20 кг
- срок службы: не менее 45 лет
- наработка на отказ: до 400 000 часов
Назначение и принцип работы
Трансформатор ТЛО-10 М02 работает на основе электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня. Это обеспечивает:
- точный учет электроэнергии
- корректную работу релейной защиты
- безопасное подключение измерительных приборов
Конструктивные особенности
Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции:
- электрической изоляции
- механической защиты
- несущего корпуса
Особенности конструкции:
- возможность исполнения с 1–5 вторичными обмотками
- увеличенные габариты: до 280×148×267 мм
- расширенные возможности подключения по сравнению с М01
- различные варианты расположения выводов
- высокая устойчивость к токам короткого замыкания
- стабильные метрологические характеристики на протяжении всего срока службы
Варианты исполнения
Трансформаторы ТЛО-10 М02 могут поставляться в различных конфигурациях:
- A — выводы вторичных обмоток с торца
- B — выводы снизу
- C — с крышкой для защиты и пломбирования
- D — с гибкими выводами вторичных цепей
- E — с переключением по вторичной обмотке
- F — с переключением по первичной обмотке
- V — со встроенным емкостным делителем (индикация наличия напряжения)
Конкретное исполнение определяется требованиями проекта и согласовывается при заказе.
Условия эксплуатации
- климатическое исполнение: У, Т, УХЛ
- категории размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150-69)
- установка: внутренние распределительные устройства
Монтаж и подключение
- установка в КРУ и КСО
- крепление на опорной поверхности
- подключение первичных цепей через шины
- удобное подключение вторичных цепей через клеммы или гибкие выводы
- возможность пломбирования для коммерческого учета
Область применения
- распределительные устройства 6–10 кВ
- трансформаторные подстанции
- промышленные предприятия
- системы коммерческого и технического учета электроэнергии
- цепи релейной защиты и автоматики
