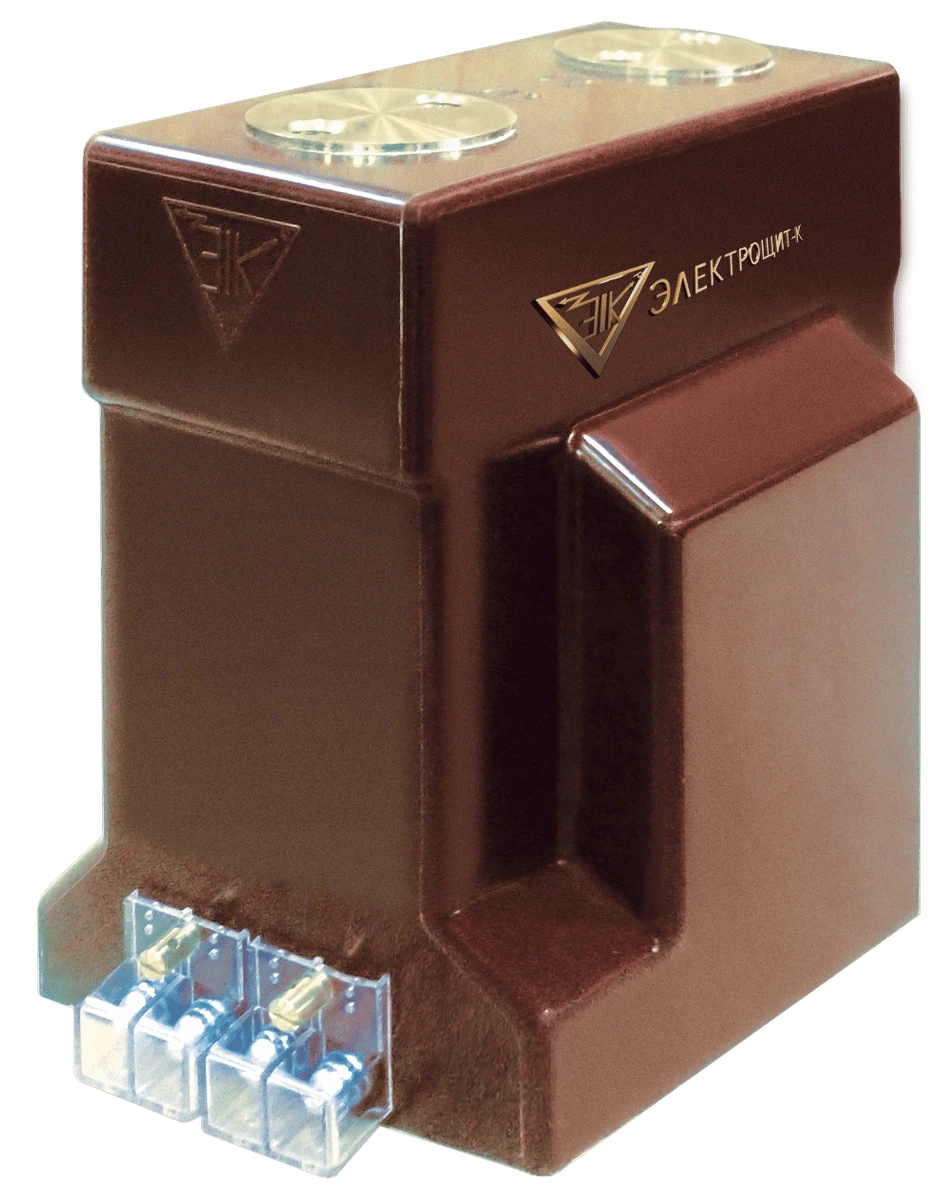

Трансформатор тока ТЛО-10 М11
Трансформаторы тока ТЛО-10 М11 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для надежной электрической изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.
Трансформатор выполнен в опорном литом корпусе с эпоксидной (компаундной) изоляцией, которая одновременно выполняет функции изоляции и несущей конструкции.
Основные характеристики
номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
номинальный первичный ток: 5 – 1500 А
номинальный вторичный ток: 1 А или 5 А
число вторичных обмоток: до 2
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы точности (защита): 5P; 10P
номинальная вторичная нагрузка: 1 – 30 В·А (в зависимости от исполнения)
частота: 50 / 60 Гц
масса: около 30–45 кг

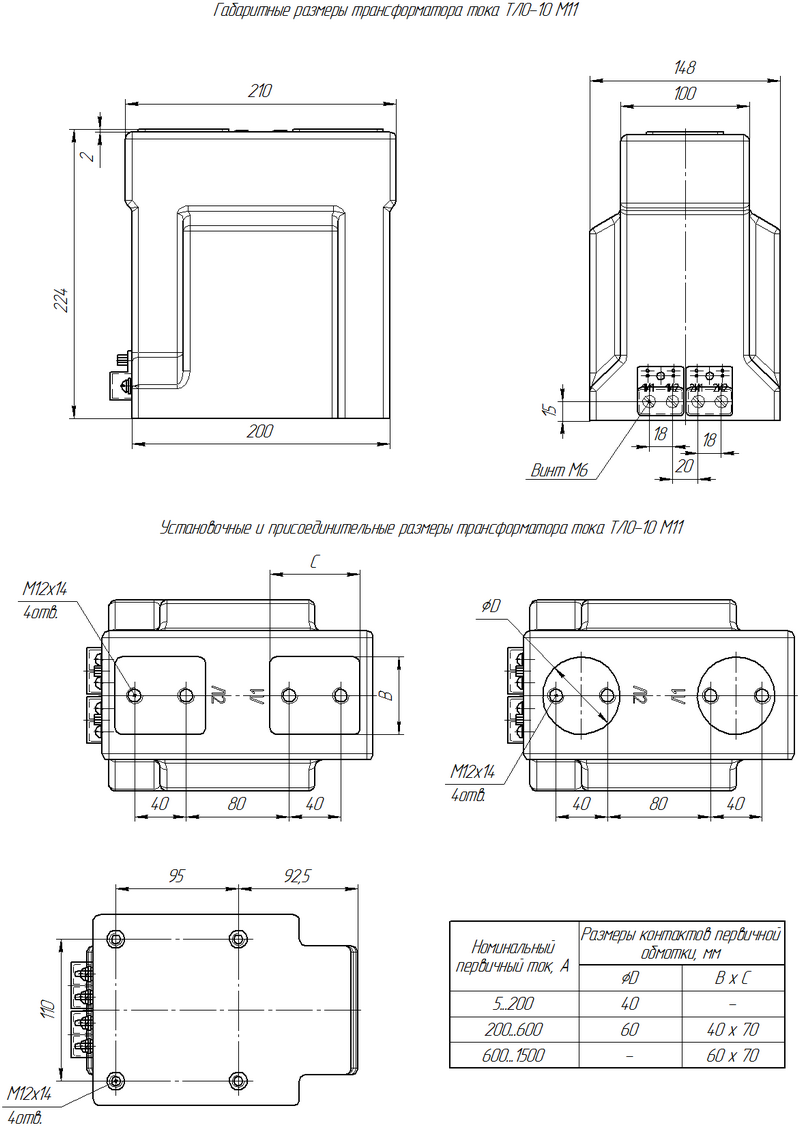

габаритные размеры: примерно 224 × 148 × 270 мм (в зависимости от модификации)
Назначение и принцип работы
ТЛО-10 М11 работает на основе электромагнитной индукции, преобразуя первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А.
Это обеспечивает:
- точный коммерческий и технический учет электроэнергии
- надежную работу устройств релейной защиты и автоматики
- безопасную гальваническую развязку измерительных цепей от высокого напряжения
Конструктивные особенности
- компактный корпус при сохранении высокой токовой нагрузки
- до 2 вторичных обмоток (измерительных и защитных)
- широкий диапазон первичных токов до 1500 А
- повышенная электродинамическая и термическая стойкость к токам короткого замыкания
- стабильные метрологические характеристики в рабочем диапазоне нагрузок
- различные варианты расположения выводов вторичных обмоток (по исполнению)
Варианты исполнения
A — выводы вторичных обмоток с торца
B — выводы снизу
C — защитная крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
V — емкостной делитель для индикации наличия напряжения
Условия эксплуатации
- климатическое исполнение: У, Т, УХЛ
- категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
- установка: внутренние распределительные устройства
Монтаж и подключение
- установка в КРУ и КСО
- крепление на опорной плите
- подключение первичных цепей через токоведущие шины
- подключение вторичных цепей через клеммы или выводы
- возможность пломбирования вторичных цепей для коммерческого учета
Область применения
- распределительные устройства 6–10 кВ
- подстанции промышленных предприятий
- энергетические сети и инфраструктура
- системы коммерческого и технического учета электроэнергии
- цепи релейной защиты, автоматики и сигнализации
Особенности исполнения М11
ТЛО-10 М11 — это компактное и функциональное исполнение серии, рассчитанное на установку в ограниченных по габаритам ячейках КРУ. При меньших размерах по сравнению с более крупными модификациями он сохраняет высокую точность измерений, надежность при коротких замыканиях и возможность работы в широком диапазоне токов.
