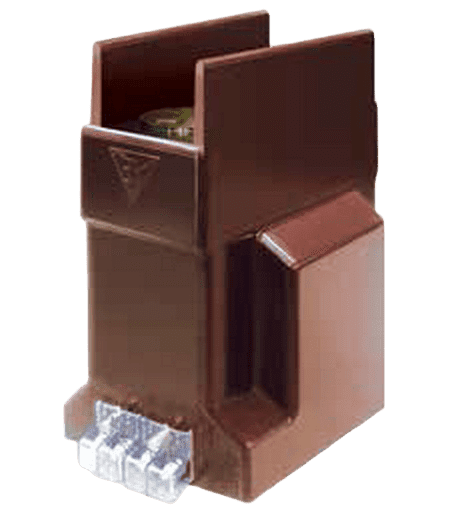

Трансформатор тока ТЛО-10 М12

Трансформаторы тока ТЛО-10 М12 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.

Основные характеристики

номинальное напряжение: 10 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 1500 А

номинальный вторичный ток: 1 А или 5 А

число вторичных обмоток: до 2

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы точности (защита): 5P; 10P

номинальная вторичная нагрузка: 1 – 10 В·А (измерение), до 150 В·А (защита)

частота: 50 / 60 Гц

масса: около 15 кг

габаритные размеры: примерно 210 × 148 × 267 мм

Назначение и принцип работы

ТЛО-10 М12 преобразует первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А посредством электромагнитной индукции.

Это обеспечивает:

точный коммерческий и технический учет электроэнергии
надежную работу релейной защиты и автоматики
безопасную гальваническую развязку измерительных цепей от высокого напряжения

Конструктивные особенности

Трансформатор выполнен в опорном литом корпусе с эпоксидной изоляцией, совмещающей функции изоляции и несущей конструкции.

Особенности исполнения М12:

компактные габариты серии ТЛО-10
до 2 вторичных обмоток
диапазон первичных токов до 1500 А
высокая стойкость к токам короткого замыкания
стабильные метрологические характеристики
различные варианты исполнения выводов

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
установка: внутренние распределительные устройства

Монтаж и подключение

установка в КРУ и КСО
крепление на опорной плите
подключение первичных цепей через шины
подключение вторичных цепей через клеммы или выводы
возможность пломбирования вторичных цепей

Область применения

распределительные устройства 6–10 кВ
подстанции промышленных предприятий
энергетические сети
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики

Особенности исполнения М12

ТЛО-10 М12 — компактное исполнение серии, предназначенное для применения в ограниченных по габаритам ячейках КРУ. Сочетает малые размеры, достаточную нагрузочную способность и высокую точность измерений при работе в сетях среднего напряжения.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 1600
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 2
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ	не более 10%
Масса, кг, не более	до 15

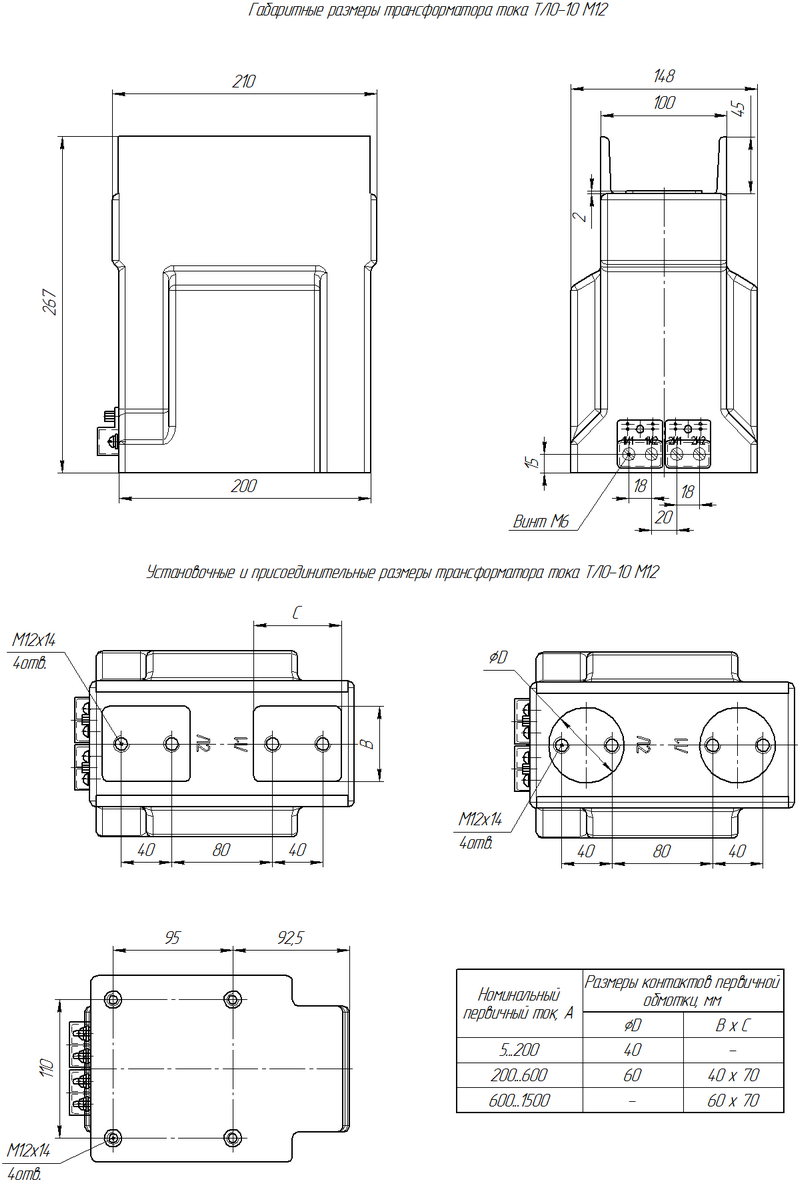

Габаритные размеры, (ДхШхВ)	210×148×267
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	45
