ТЛО-10 М16

Трансформатор тока

от 5 до 1600 Аот 1 до 2 обмотокВес до 15 кгГабарит 290×148×272 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

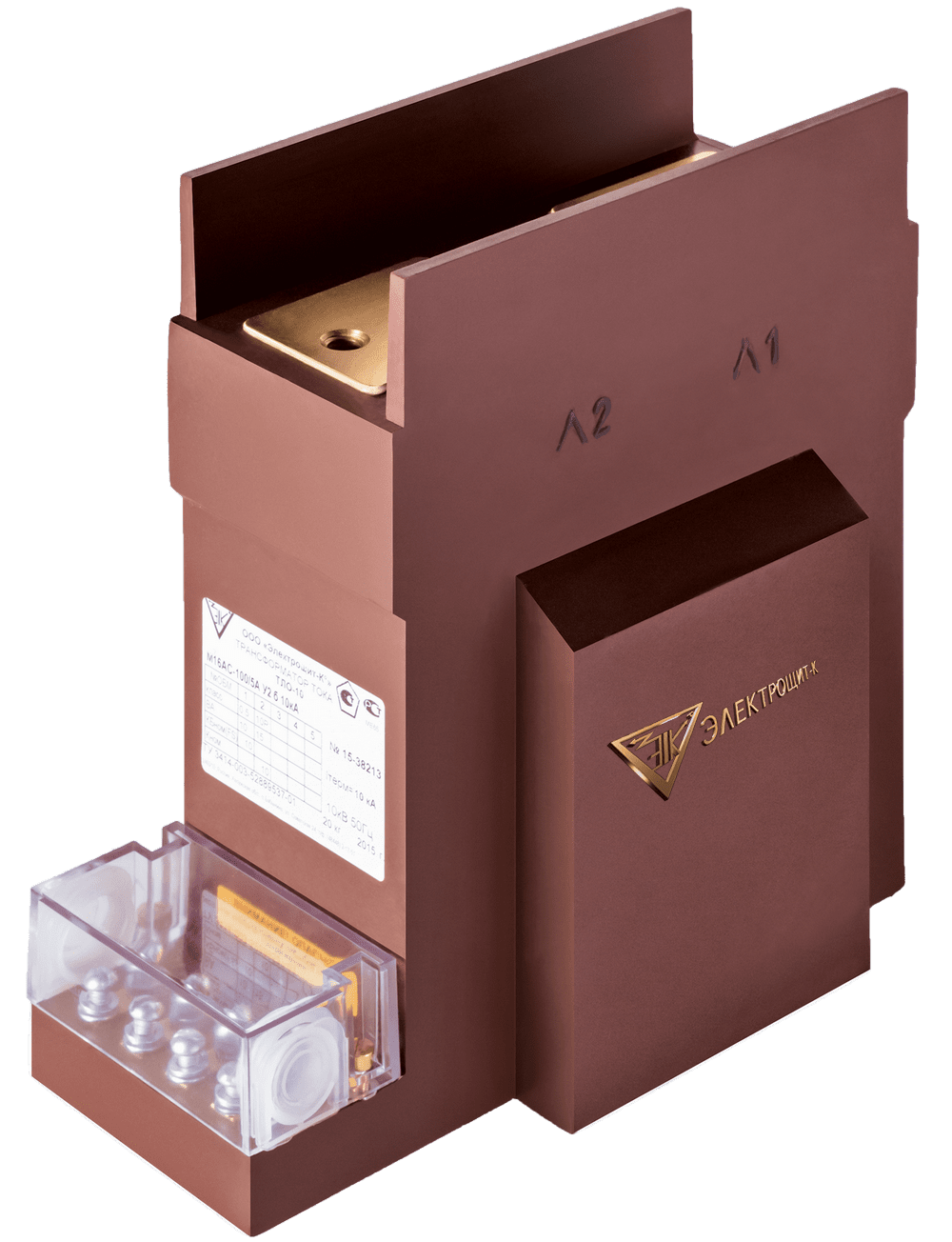

Трансформатор тока ТЛО-10 М16

Трансформаторы тока ТЛО-10 М16 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.

Основные характеристики

номинальное напряжение: 10 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 3000 А

номинальный вторичный ток: 1 А или 5 А

число вторичных обмоток: до 5

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы точности (защита): 5P; 10P

номинальная вторичная нагрузка: 1 – 50 В·А

частота: 50 / 60 Гц

масса: около 45 кг

габаритные размеры: примерно 330 × 180 × 295 мм

Назначение и принцип работы

ТЛО-10 М16 преобразует первичный ток в пропорциональный вторичный ток 1 А или 5 А за счёт электромагнитной индукции.

Обеспечивает:

точный учет электроэнергии
работу релейной защиты и автоматики
гальваническую развязку силовых и измерительных цепей

Конструктивные особенности

опорный литой корпус с эпоксидной изоляцией
возможность до 5 вторичных обмоток
повышенная стойкость к токам короткого замыкания
стабильные метрологические характеристики
исполнение для работы в КРУ и КСО

Варианты исполнения

A — торцевые выводы вторичных обмоток
B — нижние выводы
C — крышка с пломбированием
D — гибкие выводы
E — переключение обмоток
F — переключение по первичной стороне
V — емкостной делитель

Условия эксплуатации

У, Т, УХЛ
категории размещения 2; 2.1; 3; 3.1
внутренняя установка

Область применения

КРУ и КСО 6–10 кВ
подстанции
промышленные сети
системы учета электроэнергии
релейная защита и автоматика

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 1600
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 2
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ	не более 10%
Масса, кг, не более	до 15

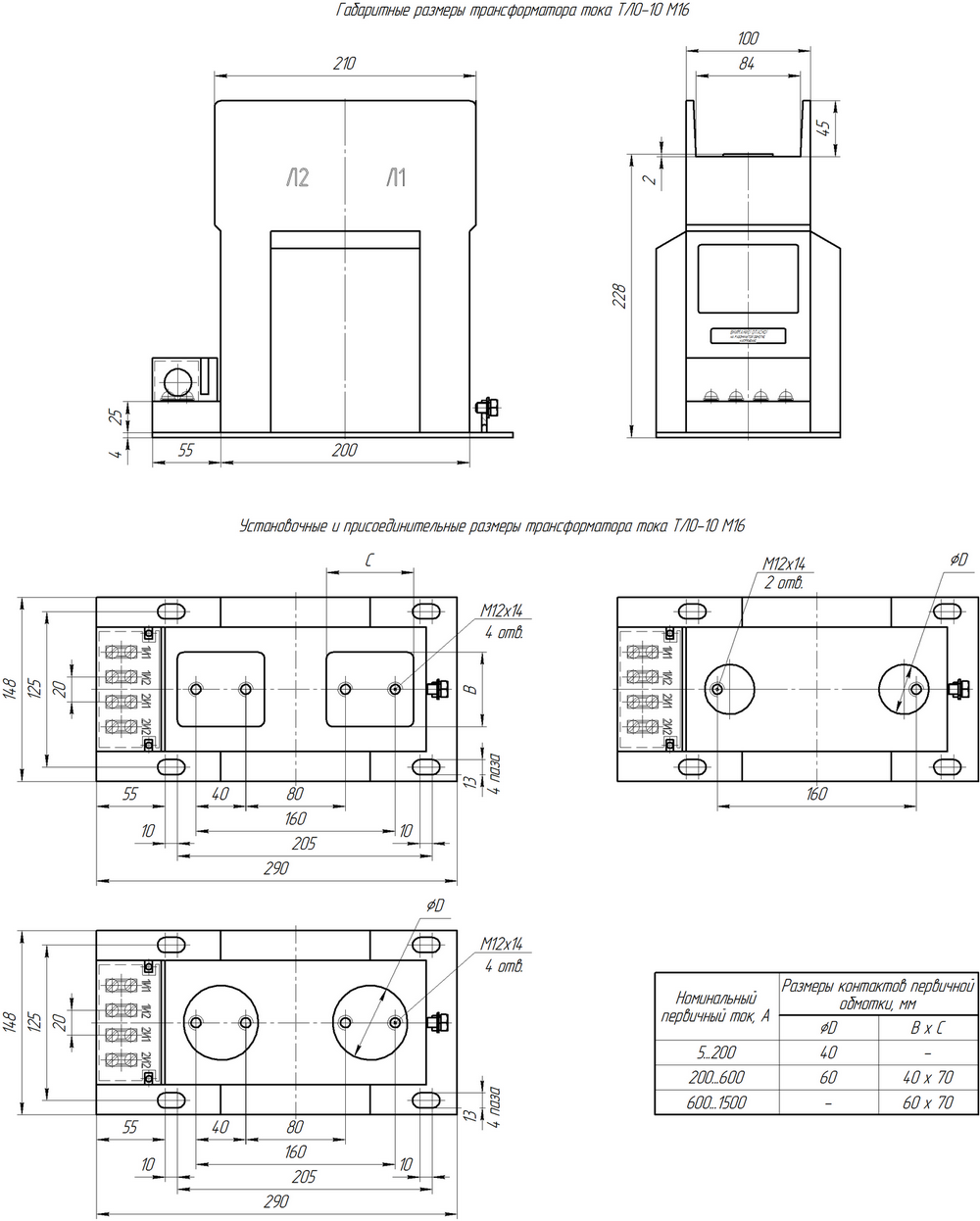

Габаритные размеры, (ДхШхВ)	290×148×272
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	45
