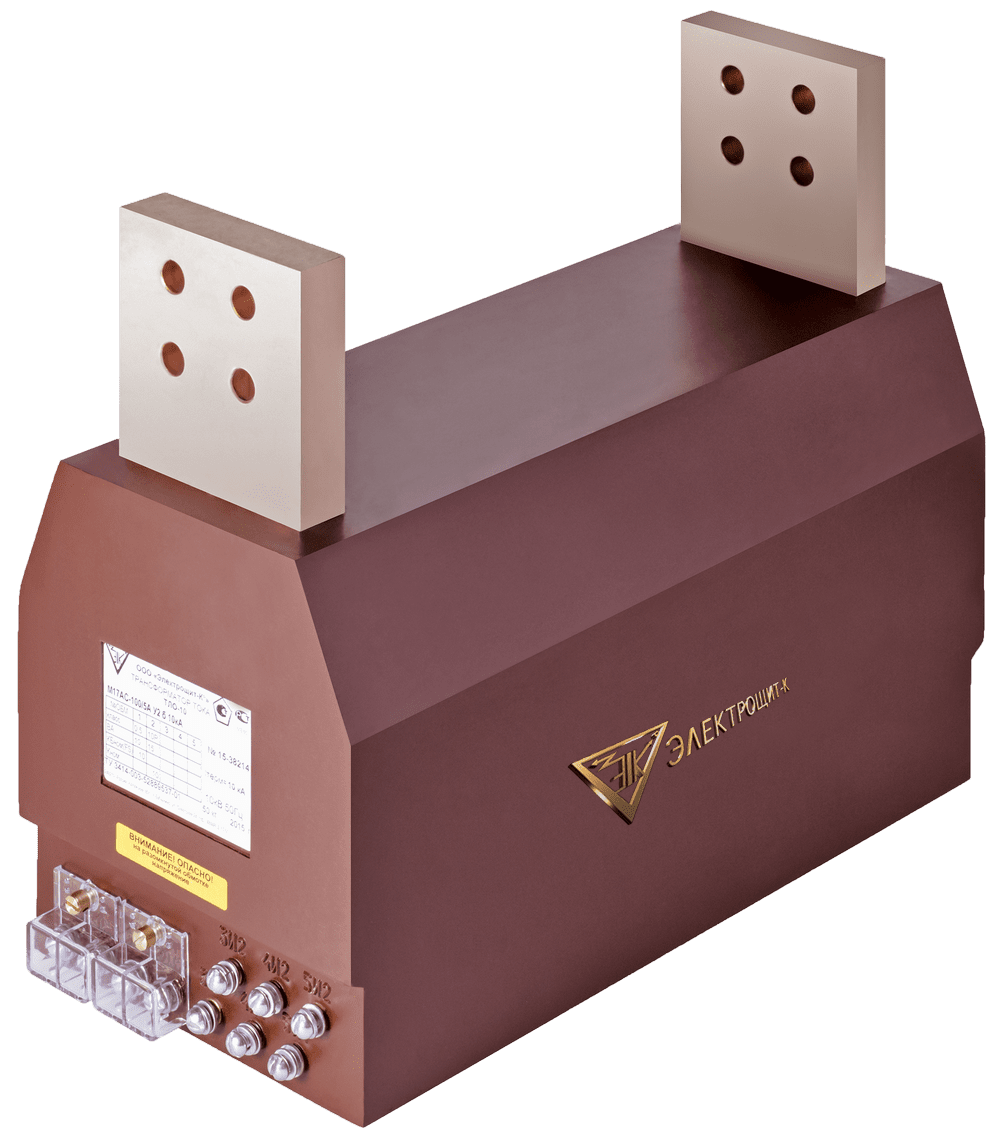

Трансформатор тока ТЛО-10 М17
Трансформаторы тока ТЛО-10 М17 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.
Трансформатор выполнен в опорном литом корпусе с эпоксидной (компаундной) изоляцией, которая одновременно выполняет функции изоляции и несущей конструкции.
Основные характеристики
номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
номинальный первичный ток: 5 – 4000 А
номинальный вторичный ток: 1 А или 5 А
число вторичных обмоток: до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы точности (защита): 5P; 10P
номинальная вторичная нагрузка: 1 – 50 В·А
частота: 50 / 60 Гц
масса: до 60 кг

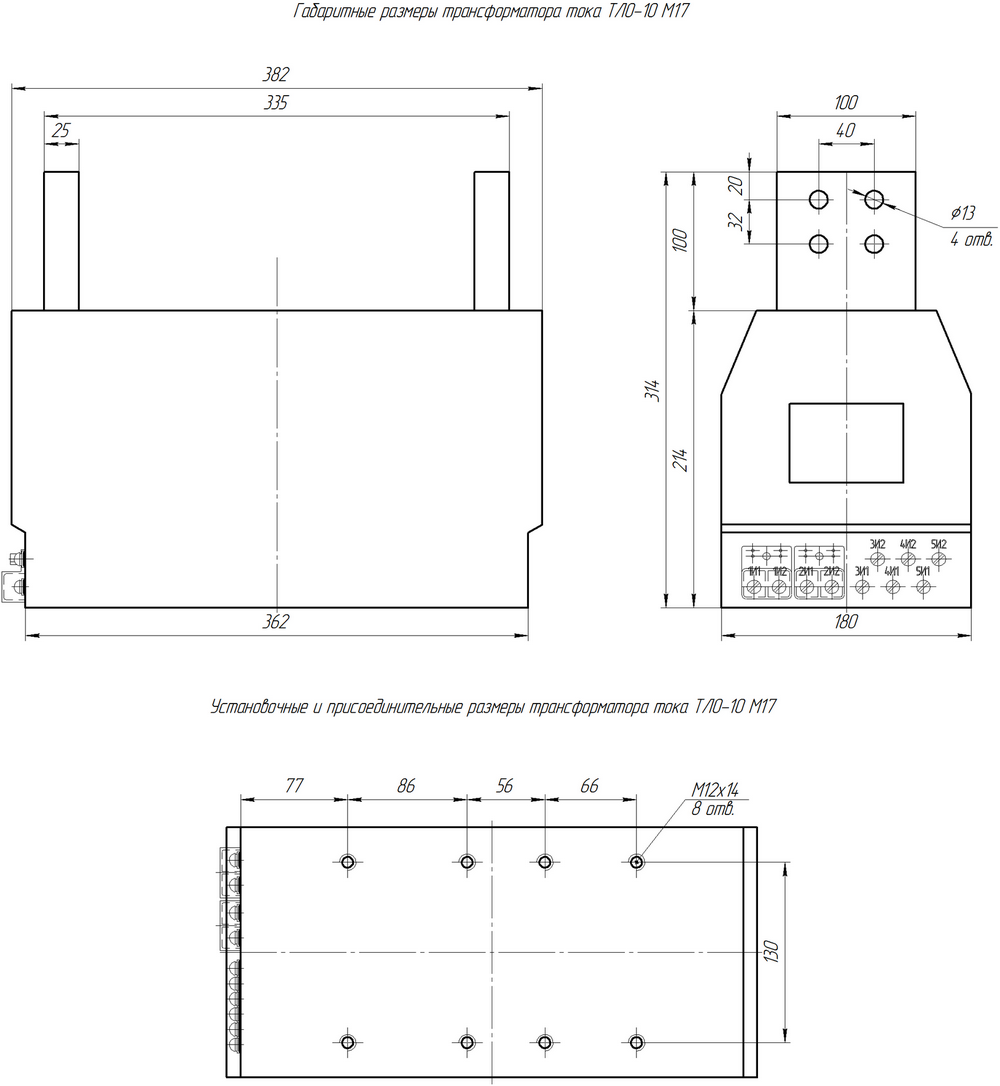

габаритные размеры: примерно 382 × 180 × 314 мм
Назначение и принцип работы
ТЛО-10 М17 преобразует первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А за счет электромагнитной индукции.
Это обеспечивает:
- точный коммерческий и технический учет электроэнергии
- надежную работу релейной защиты и автоматики
- безопасную гальваническую развязку измерительных цепей от высокого напряжения
Конструктивные особенности
- увеличенный габарит корпуса по сравнению с базовыми исполнениями
- до 5 вторичных обмоток (измерительных и защитных)
- расширенный диапазон первичных токов до 4000 А
- высокая термическая и электродинамическая стойкость к токам короткого замыкания
- стабильные метрологические характеристики при различных нагрузках
- исполнение для сложных схем учета и релейной защиты
Варианты исполнения
A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
Условия эксплуатации
- климатическое исполнение: У, Т, УХЛ
- категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
- установка: внутренние распределительные устройства
Монтаж и подключение
- установка в КРУ и КСО
- крепление на опорной плите
- подключение первичных цепей через токоведущие шины
- подключение вторичных цепей через клеммы или выводы
- возможность пломбирования вторичных цепей для коммерческого учета
Область применения
- распределительные устройства 6–10 кВ
- подстанции промышленных предприятий
- энергетические сети
- системы коммерческого и технического учета электроэнергии
- цепи релейной защиты и автоматики
Особенности исполнения М17
ТЛО-10 М17 — это одно из самых мощных исполнений серии ТЛО-10, рассчитанное на максимальные первичные токи (до 4000 А) и сложные схемы вторичных цепей. Оно применяется на энергообъектах с повышенными нагрузками, обеспечивая высокую надежность, точность измерений и устойчивость к аварийным режимам работы.
