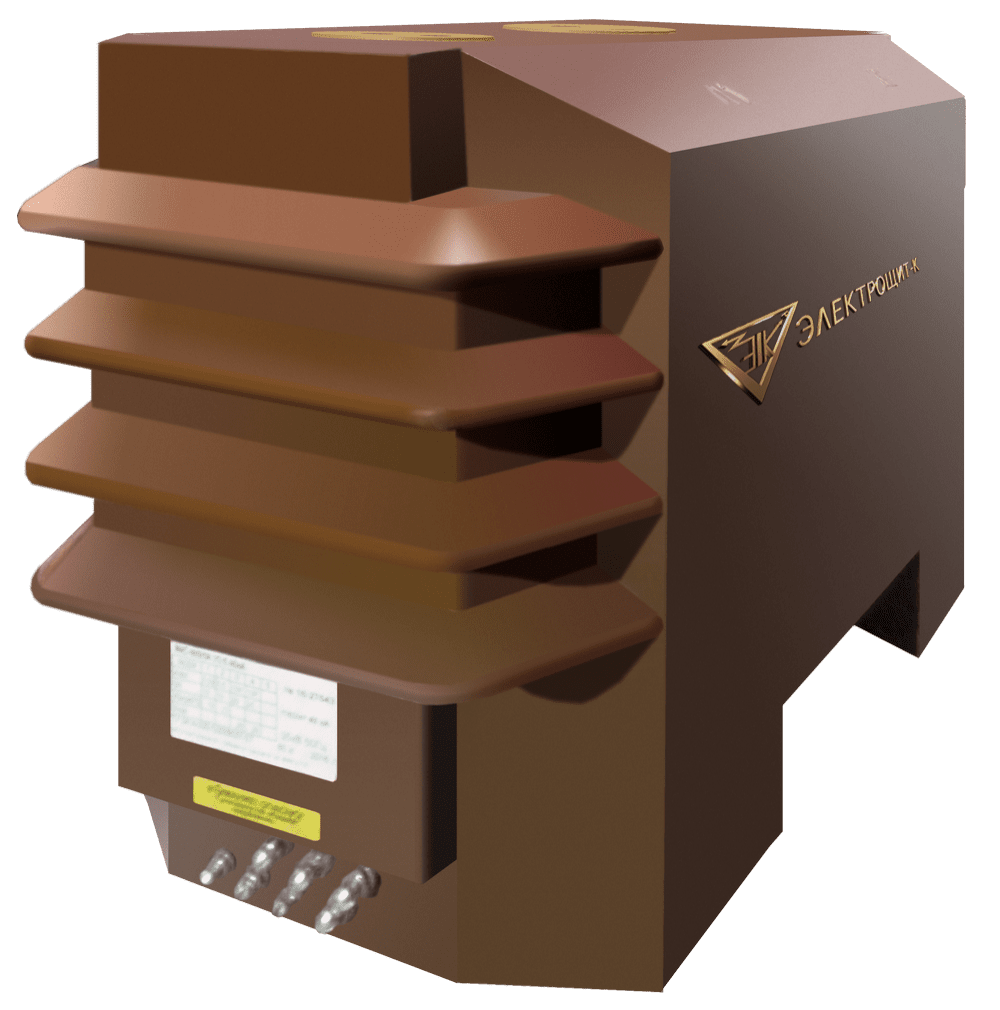

Трансформатор тока ТЛО-10 М19

Трансформаторы тока ТЛО-10 М19 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.

Трансформатор выполнен в опорном литом корпусе с эпоксидной (компаундной) изоляцией, которая одновременно выполняет функции изоляции и несущей конструкции.

Основные характеристики

Назначение и принцип работы

ТЛО-10 М19 преобразует первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А за счет электромагнитной индукции.

Это обеспечивает:

• точный коммерческий и технический учет электроэнергии
• надежную работу релейной защиты и автоматики
• безопасную гальваническую развязку измерительных цепей от высокого напряжения

Конструктивные особенности

• компактное исполнение при сохранении расширенного функционала
• до 5 вторичных обмоток (измерительных и защитных)
• диапазон первичных токов до 2500 А
• повышенная термическая и электродинамическая стойкость к токам короткого замыкания
• стабильные метрологические характеристики в широком диапазоне нагрузок
• применение в сложных схемах учета и релейной защиты

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
V — емкостной делитель для индикации наличия напряжения

Условия эксплуатации

• климатическое исполнение: У, Т, УХЛ
• категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
• установка: внутренние распределительные устройства

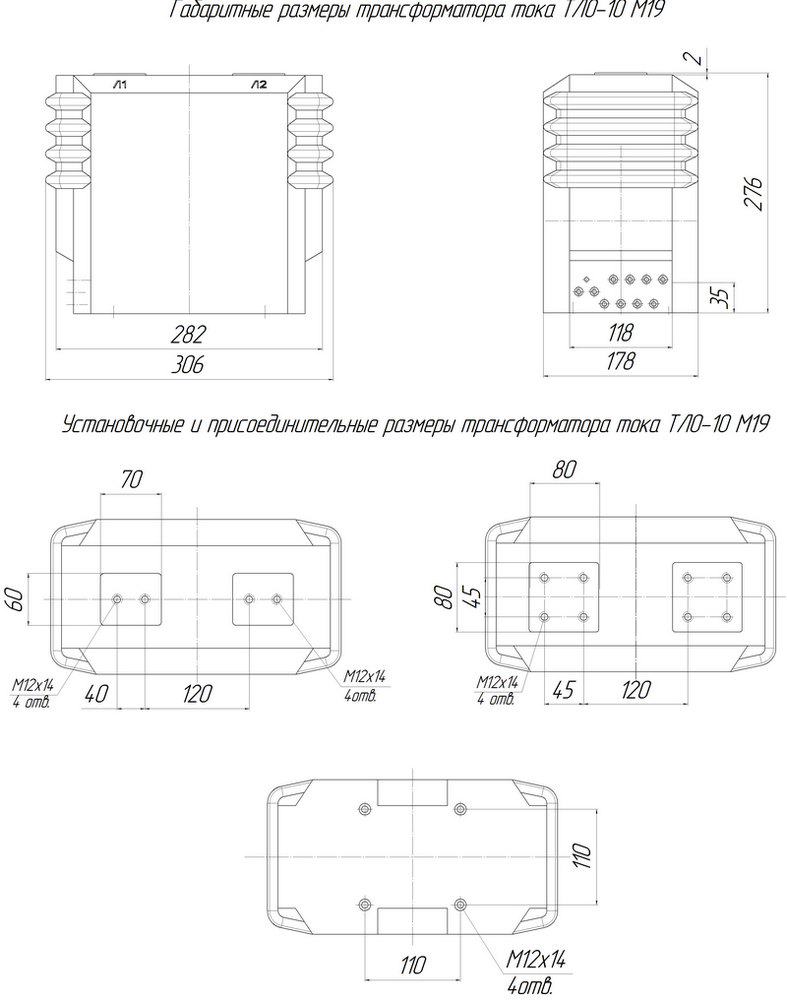

Монтаж и подключение

• установка в КРУ и КСО
• крепление на опорной плите
• подключение первичных цепей через токоведущие шины
• подключение вторичных цепей через клеммы или выводы
• возможность пломбирования вторичных цепей для коммерческого учета

Область применения

• распределительные устройства 6–10 кВ
• подстанции промышленных предприятий
• энергетические сети
• системы коммерческого и технического учета электроэнергии
• цепи релейной защиты и автоматики

Особенности исполнения М19

ТЛО-10 М19 относится к компактным, но функционально насыщенным исполнениям серии ТЛО-10. Он сочетает уменьшенные габариты, достаточную токовую нагрузочную способность и высокую точность измерений, что делает его удобным для применения в КРУ с ограниченным монтажным пространством при сохранении надежности в аварийных режимах.
