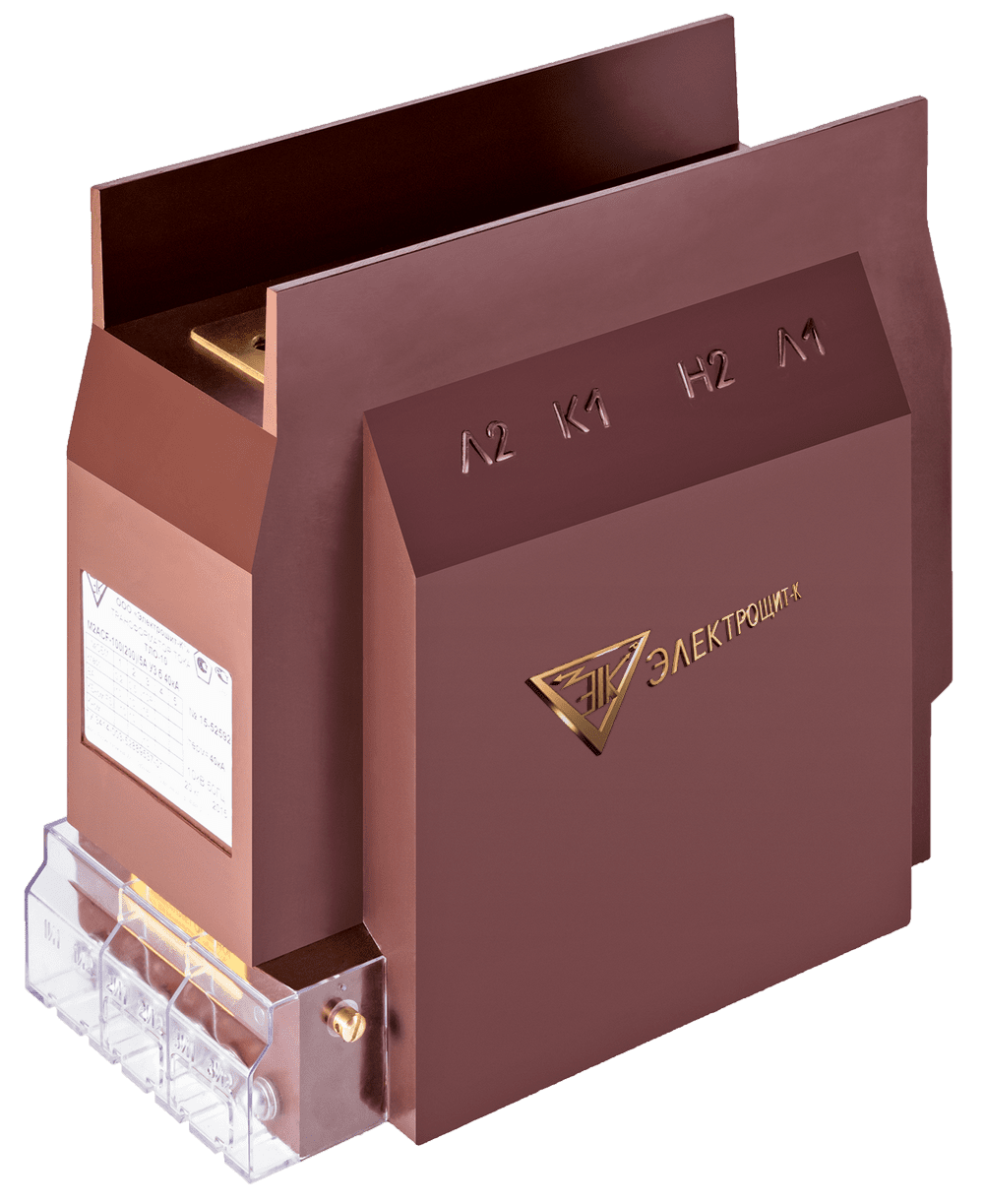

Сертификация ГОСТ и ТР ТСТрансформаторы тока ТЛО-10 М2 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с классом напряжения до 10 кВ.
Трансформатор ТЛО-10 М2 работает на основе электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня. Это обеспечивает:
точный учет электроэнергии
корректную работу релейной защиты
безопасное подключение измерительных приборов
Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции:
электрической изоляции
механической защиты
несущего корпуса
Особенности конструкции:
возможность исполнения с 1–4 вторичными обмотками
первичная обмотка — одновитковая или многовитковая
различные формы первичных выводов (круглые, прямоугольные и др.)
возможность переключения по первичной и вторичной обмоткам
наличие изолирующих перегородок для уменьшения межфазных расстояний
выводы вторичных цепей могут располагаться с торца или снизу
возможность применения гибких вторичных выводов
Трансформаторы ТЛО-10 М2 могут поставляться в различных конфигурациях:
A — выводы вторичных обмоток с торца
B — выводы снизу
C — наличие крышки для защиты и пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
Конкретное исполнение определяется требованиями проекта и согласовывается при заказе.
климатическое исполнение: У, Т, УХЛ
категории размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
установка: внутренние распределительные устройства
установка в КРУ и КСО
крепление на опорной поверхности
подключение первичных цепей через шины
подключение вторичных цепей через клеммы или гибкие выводы
возможность пломбирования для коммерческого учета
распределительные устройства 6–10 кВ
трансформаторные подстанции
промышленные предприятия
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | от 5 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPY; TPZ; PX; TPX |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 0,8 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 2 до 100 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном | от 3 до 50 |
| Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ | не более 10% |
| Масса, кг, не более | до 20 |

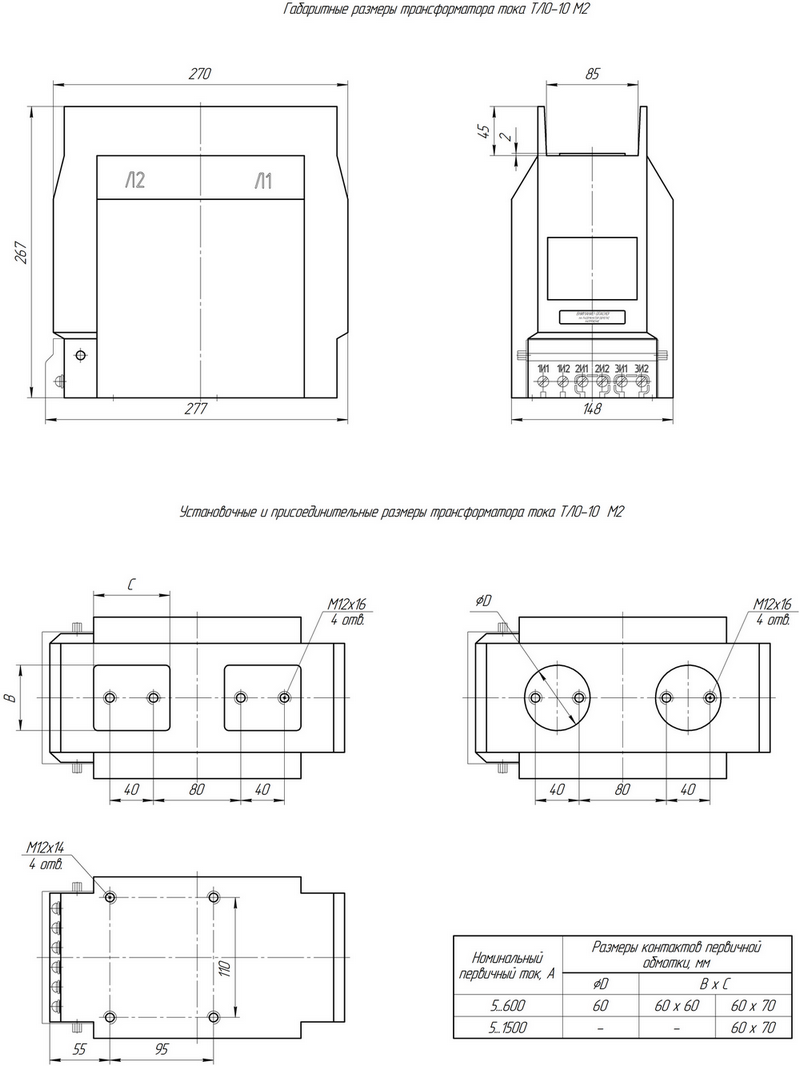

| Габаритные размеры, (ДхШхВ) | 270×148х267 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 45 |
