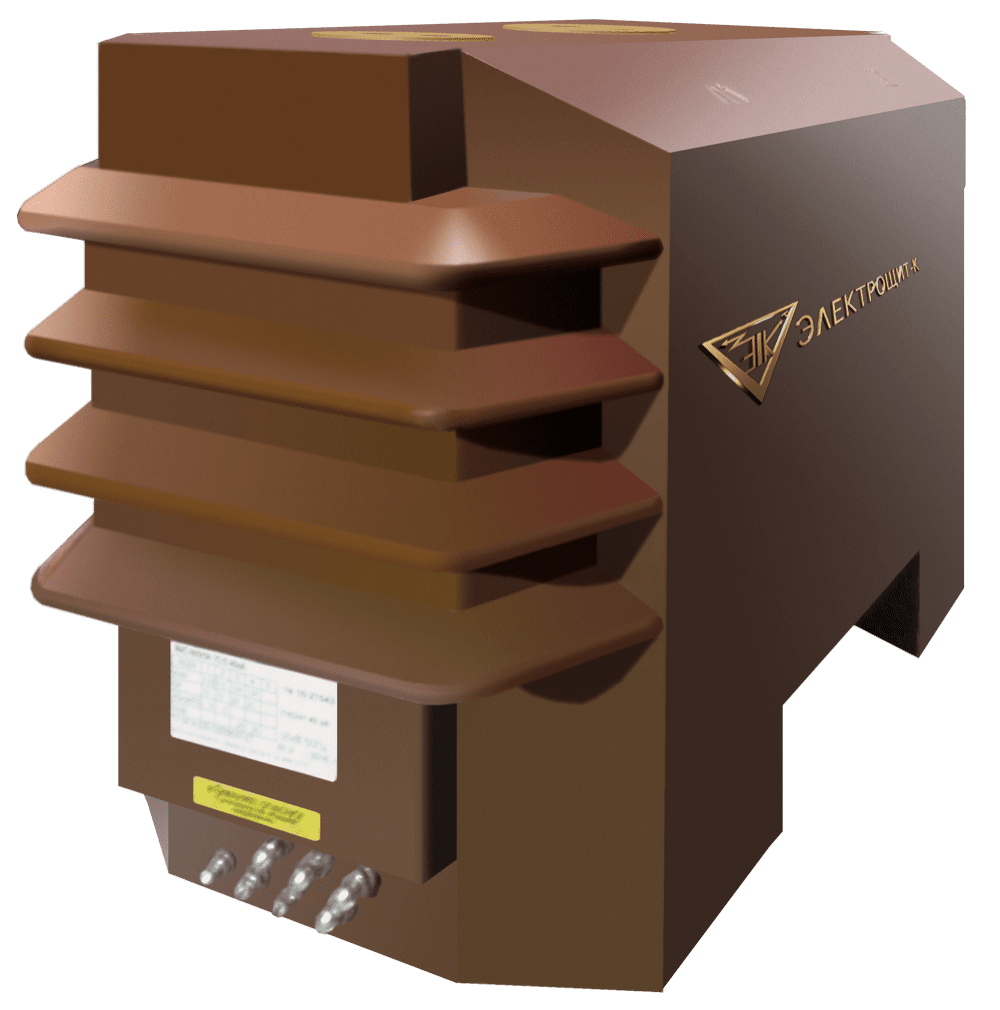

Трансформатор тока ТЛО-10 М21

Трансформаторы тока ТЛО-10 М21 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.

Основные характеристики

номинальное напряжение: 10 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 2500 А

номинальный вторичный ток: 1 А или 5 А

число вторичных обмоток: до 5

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы точности (защита): 5P; 10P

номинальная вторичная нагрузка: 1 – 50 В·А

частота: 50 / 60 Гц

масса: около 55 кг

габаритные размеры: примерно 371 × 178 × 276 мм

Назначение и принцип работы

ТЛО-10 М21 преобразует первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А за счет электромагнитной индукции.

Это обеспечивает:

точный коммерческий и технический учет электроэнергии
надежную работу релейной защиты и автоматики
безопасную гальваническую развязку измерительных цепей от высокого напряжения

Конструктивные особенности

Трансформатор выполнен в опорном литом корпусе с эпоксидной изоляцией, выполняющей функции электрической изоляции и несущей конструкции.

Особенности исполнения М21:

увеличенный корпус относительно базовых исполнений серии
возможность размещения до 5 вторичных обмоток
расширенный диапазон первичных токов до 2500 А
высокая термическая и электродинамическая стойкость к токам короткого замыкания
стабильные метрологические характеристики при различных нагрузках
адаптация для сложных схем учета и релейной защиты

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
V — емкостной делитель для индикации напряжения

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
установка: внутренние распределительные устройства

Монтаж и подключение

установка в КРУ и КСО
крепление на опорной плите
подключение первичных цепей через токоведущие шины
подключение вторичных цепей через клеммы или выводы
возможность пломбирования вторичных цепей для коммерческого учета

Область применения

распределительные устройства 6–10 кВ
подстанции промышленных предприятий
энергетические сети
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики

Особенности исполнения М21

ТЛО-10 М21 относится к усиленным исполнениям серии ТЛО-10 и предназначен для применения в распределительных устройствах с повышенными токовыми нагрузками и сложной структурой вторичных цепей. Отличается увеличенной механической прочностью, надежностью при аварийных режимах и стабильной работой в условиях высоких токов короткого замыкания.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ	не более 10%
Масса, кг, не более	до 65

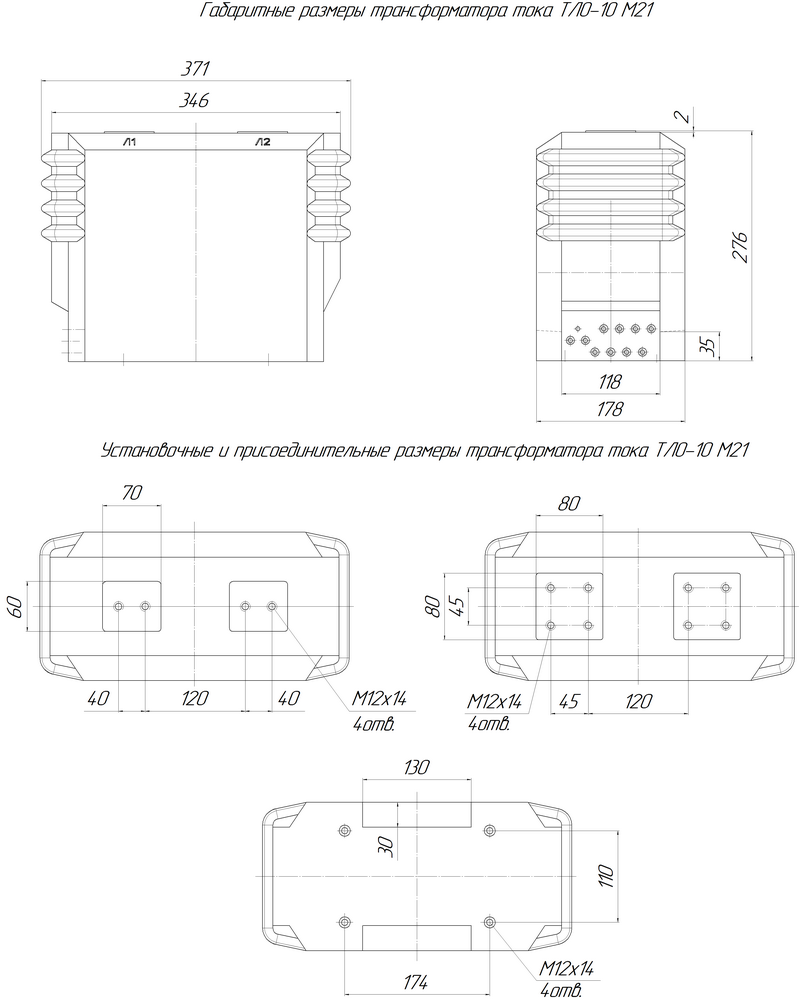

Габаритные размеры, (ДхШхВ)	371×178×276
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	45
