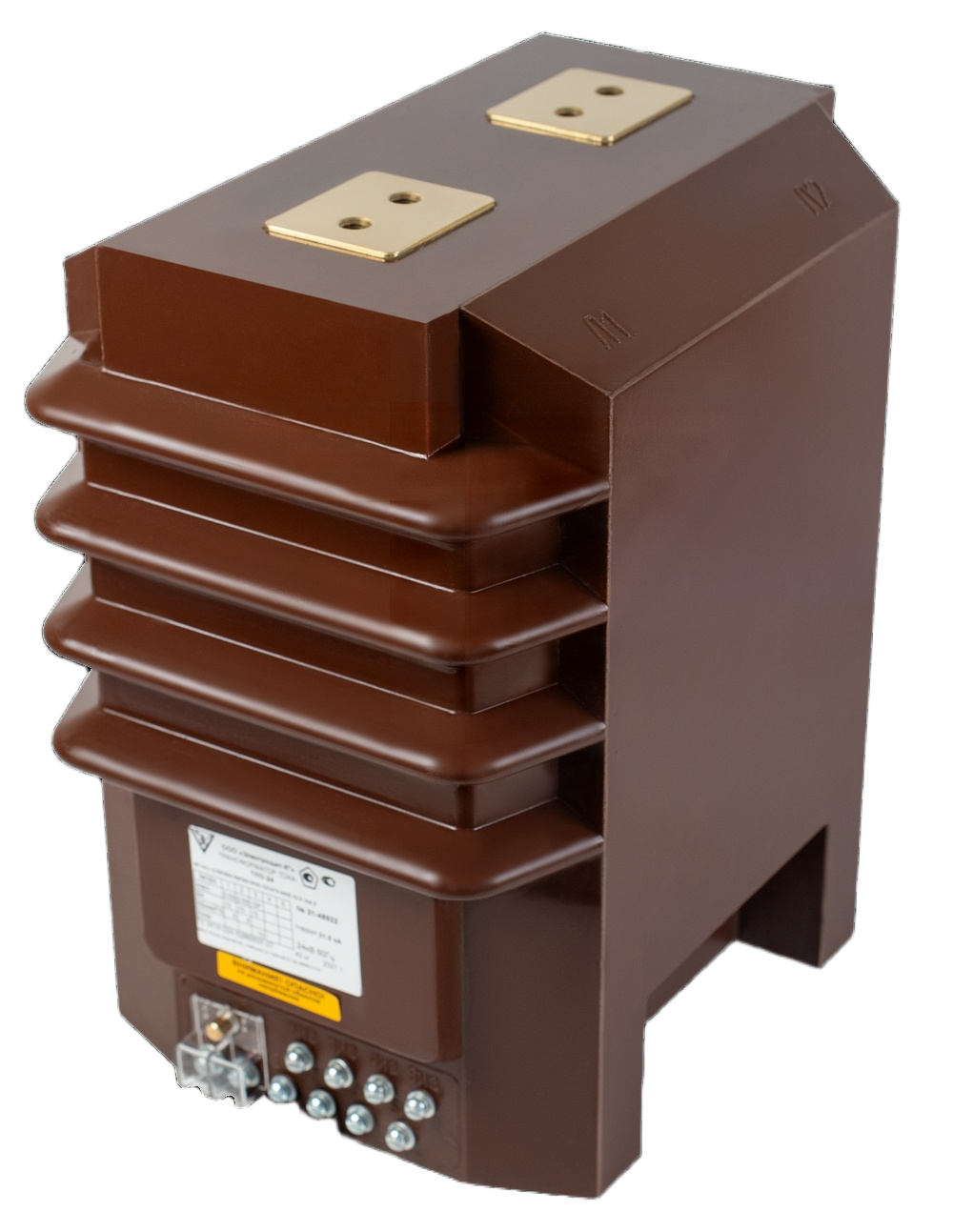

ТРАНСФОРМАТОРЫ ТОКА ТЛО-10 М23

Трансформаторы тока ТЛО-10 М23 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.

Основные характеристики

• номинальное напряжение: 10 кВ
• наибольшее рабочее напряжение: 12 кВ
• номинальный первичный ток: 5 – 3000 А
• номинальный вторичный ток: 1 А или 5 А
• число вторичных обмоток: до 5
• классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
• классы точности (защита): 5P; 10P
• номинальная вторичная нагрузка: 1 – 50 В·А
• частота: 50 / 60 Гц
• масса: до 60 кг

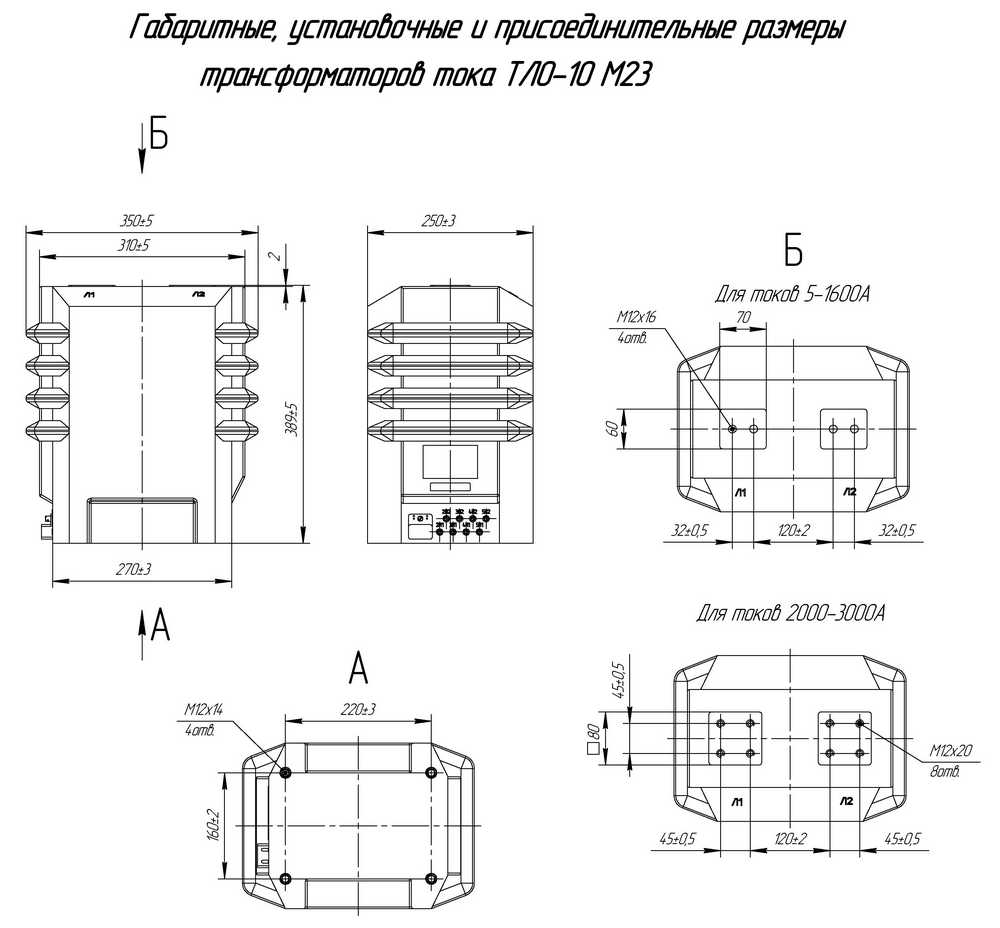

• габаритные размеры (Д×Ш×В), не более: 350 × 250 × 389 мм

Назначение и принцип работы

Трансформатор тока ТЛО-10 М23 предназначен для преобразования первичного тока силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А посредством электромагнитной индукции.

Обеспечивает:

• точный коммерческий и технический учет электроэнергии
• надежную работу релейной защиты и автоматики
• безопасную гальваническую развязку измерительных цепей от высокого напряжения

Конструктивные особенности

Трансформатор выполнен в опорном литом корпусе с эпоксидной изоляцией, выполняющей функции изоляции и несущей конструкции.

Особенности исполнения М23:

• увеличенный корпус для размещения до 5 вторичных обмоток
• широкий диапазон первичных токов до 3000 А
• повышенная стойкость к токам короткого замыкания
• стабильные метрологические характеристики при различных нагрузках
• применение в сложных схемах учета и релейной защиты
• исполнение для КРУ и КСО с повышенными требованиями к надежности

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
V — емкостной делитель для индикации напряжения

Условия эксплуатации

• климатическое исполнение: У, Т, УХЛ
• категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
• установка: внутренние распределительные устройства

Монтаж и подключение

• установка в КРУ и КСО
• крепление на опорной плите
• подключение первичных цепей через токоведущие шины
• подключение вторичных цепей через клеммы или выводы
• возможность пломбирования вторичных цепей для коммерческого учета

Область применения

• распределительные устройства 6–10 кВ
• подстанции промышленных предприятий
• энергетические сети
• системы коммерческого и технического учета электроэнергии
• цепи релейной защиты и автоматики

Особенности исполнения М23

ТЛО-10 М23 относится к крупногабаритным и усиленным исполнениям серии ТЛО-10. Предназначен для объектов с высокими токовыми нагрузками и сложными схемами вторичных цепей. Отличается увеличенной механической прочностью и высокой устойчивостью к аварийным режимам работы, включая токи короткого замыкания.
