Трансформатор тока

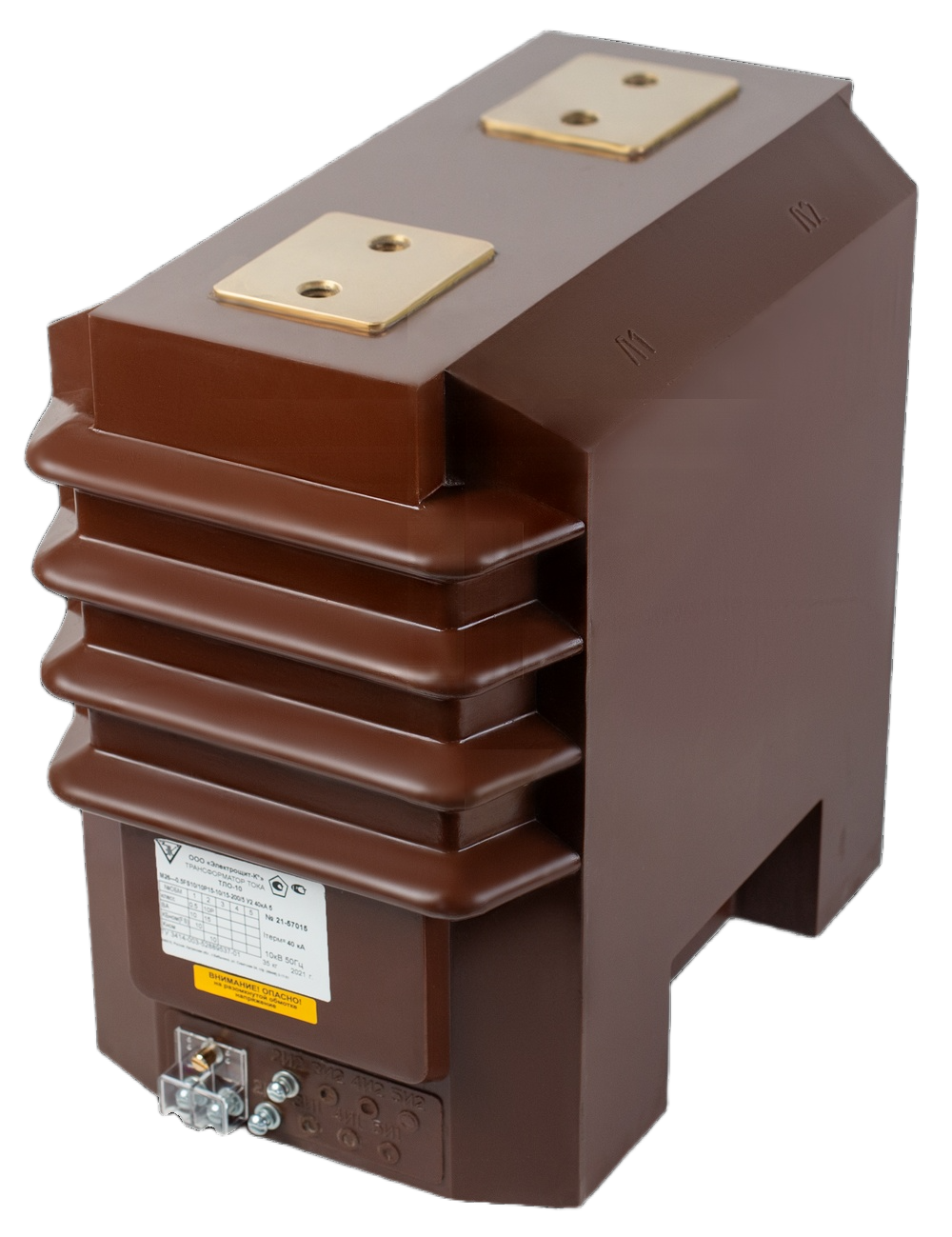

Трансформатор тока ТЛО-10 М25 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки и сборные камеры одностороннего обслуживания (КСО) внутренней установки. Является комплектующим изделием.
Трансформатор обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 10 кВ.
Климатическое исполнение — У, Т или УХЛ, категория размещения 2, 2.1, 3, 3.1 по ГОСТ 15150-69.
номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
первичный ток: 5–3000 А
вторичный ток: 1 или 5 А
число вторичных обмоток: от 1 до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы защиты: 5P; 10P
нагрузка (cos φ = 0,8): 1–50 В·А
масса: до 70 кг

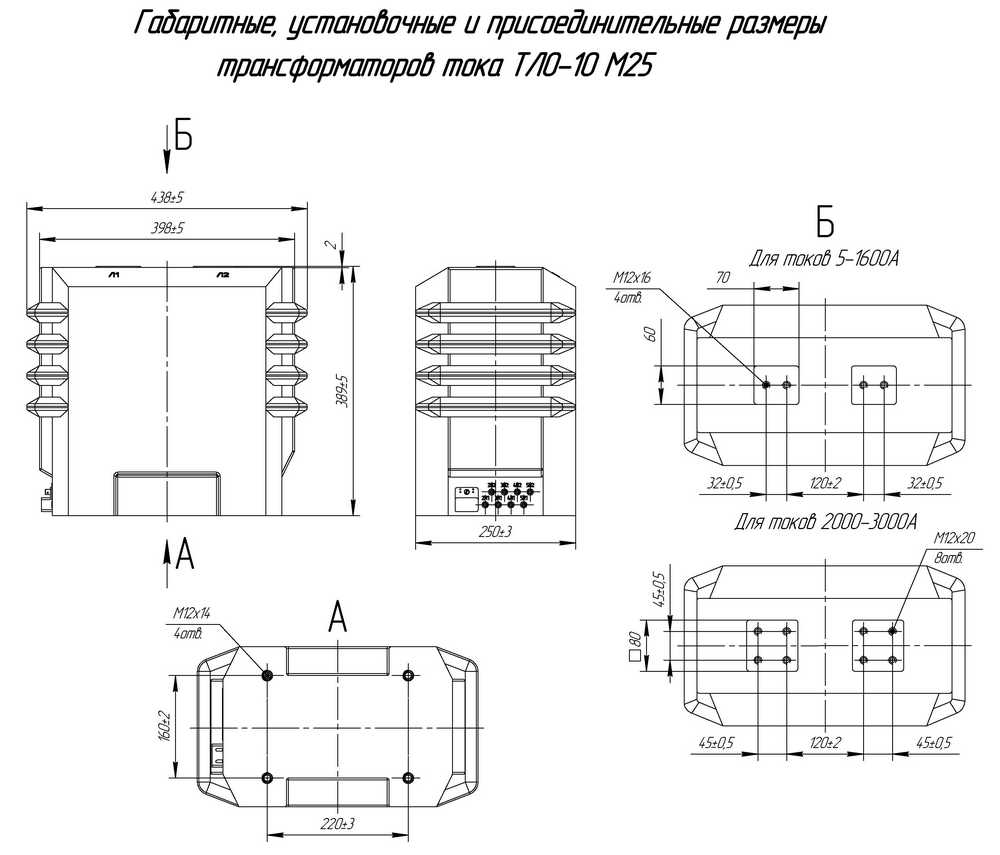

габаритные размеры (Д×Ш×В): 438×250×389 мм
A — выводы вторичных обмоток с торца трансформатора
C — наличие крышки для защиты и пломбирования
D — с гибкими выводами вторичных обмоток
E — с переключением по вторичной обмотке
F — с переключением по первичной обмотке
V — с ёмкостным делителем для индикации наличия напряжения
ТЛО-10 М25 применяется для:
измерения и учета электроэнергии
релейной защиты и автоматики
сигнализации и управления
индикации наличия напряжения
работы в КРУ и КСО установках до 10 кВ
При протекании переменного тока через первичную обмотку трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническое разделение силовой и вторичной цепей.
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А* | от 5 до 3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPY; TPZ; PX; TPX |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 0,8 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 2 до 100 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном | от 3 до 50 |
| Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ | не более 10% |
| Масса, кг, не более | до 70 |
| Габаритные размеры, (ДхШхВ) | 438×250×389 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 45 |
