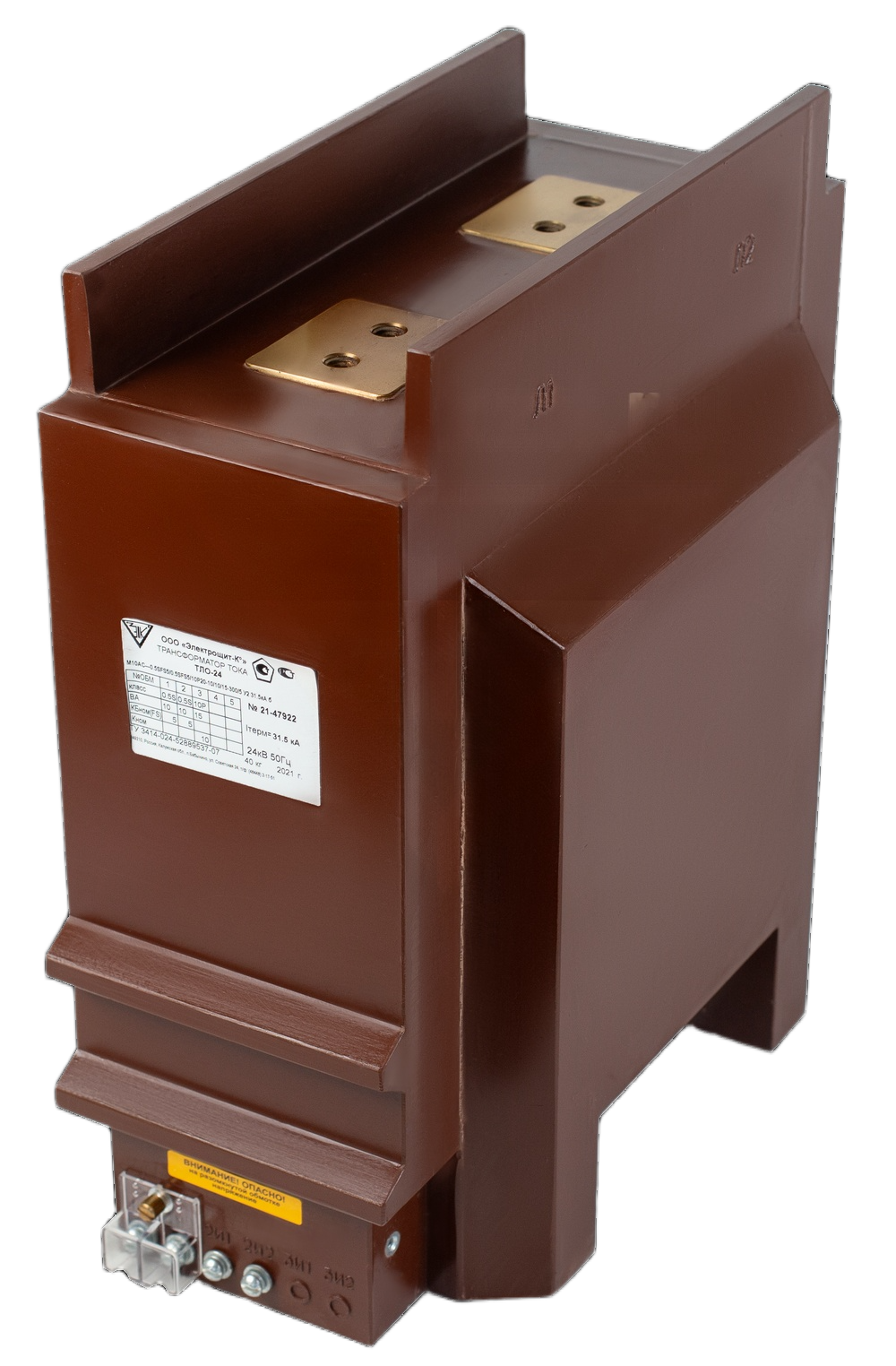

Трансформатор тока ТЛО-10 М28
Трансформатор тока ТЛО-10 М28 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки и сборные камеры одностороннего обслуживания (КСО) внутренней установки. Является комплектующим изделием.
Обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 10 кВ.
Климатическое исполнение — У, Т или УХЛ, категории размещения 2, 2.1, 3, 3.1 по ГОСТ 15150-69.
Конструктивные исполнения
- A — выводы вторичных обмоток с торца трансформатора
- C — наличие крышки для защиты и пломбирования
- D — с гибкими выводами вторичных обмоток
- E — с переключением по вторичной обмотке
- F — с переключением по первичной обмотке
- V — с ёмкостным делителем для индикации наличия напряжения
Основные характеристики
номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
первичный ток: 5–3000 А
вторичный ток: 1 или 5 А
число вторичных обмоток: от 1 до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы защиты: 5P; 10P
нагрузка (cos φ = 0,8): 1–50 В·А
масса: до 55 кг

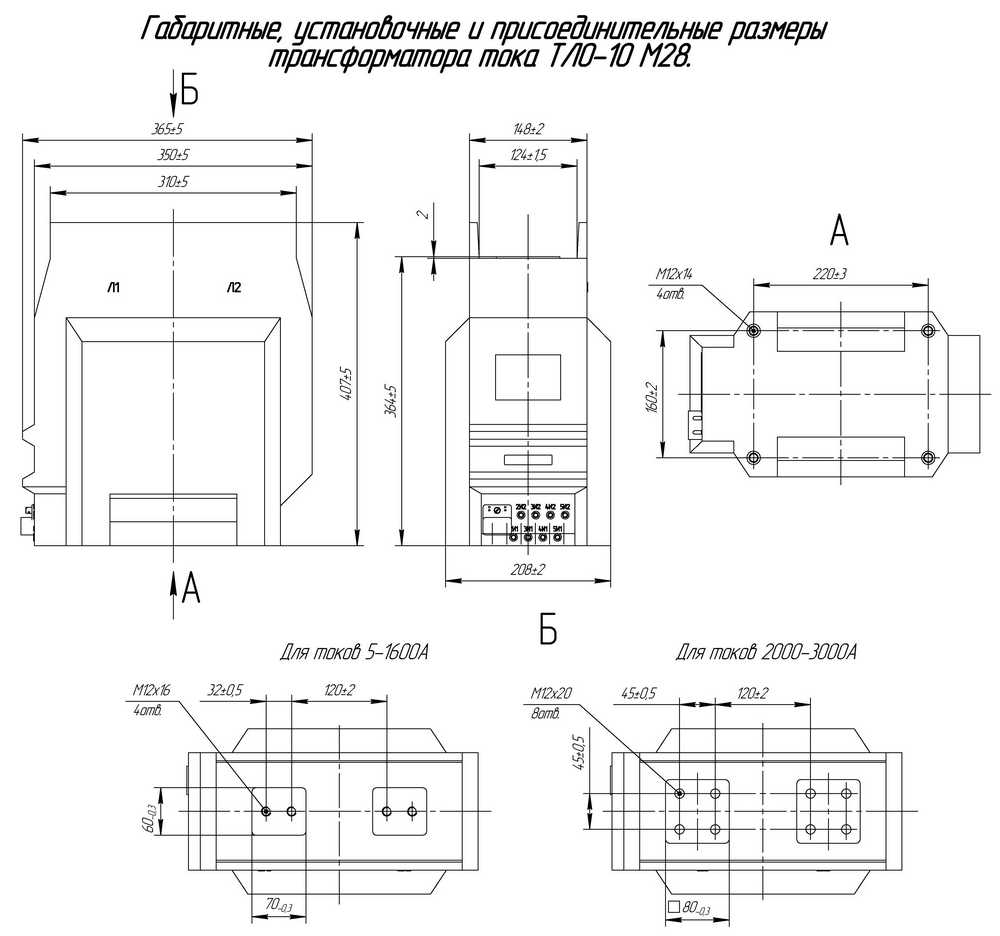

габаритные размеры (Д×Ш×В): 365×208×407 мм
Назначение и применение
Трансформатор тока применяется для:
- измерения и учета электроэнергии
- релейной защиты и автоматики
- сигнализации и управления
- гальванического разделения цепей измерения от высокого напряжения
- установки в КРУ и КСО до 10 кВ
Принцип работы
Работа трансформатора основана на электромагнитной индукции: ток первичной обмотки создает магнитный поток, который индуцирует пропорциональный ток во вторичной обмотке. Это обеспечивает точное измерение тока и безопасное разделение силовой и измерительной цепей.
