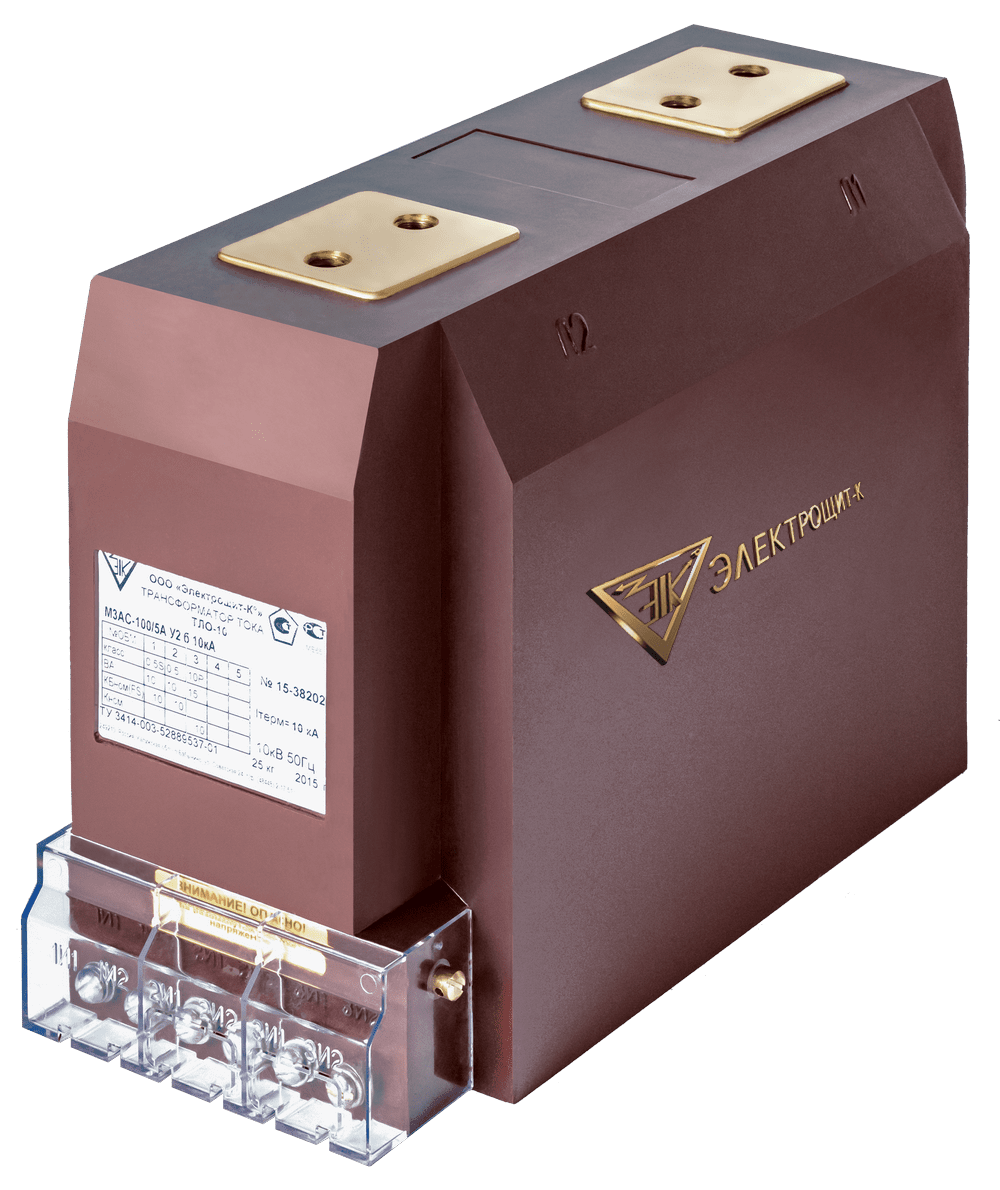

Трансформаторы тока ТЛО-10 М3 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие обеспечивает передачу сигнала измерительной информации к приборам учета, устройствам релейной защиты, автоматики и управления, а также выполняет функцию надежной изоляции вторичных цепей от высокого напряжения.
Трансформаторы предназначены для работы в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.

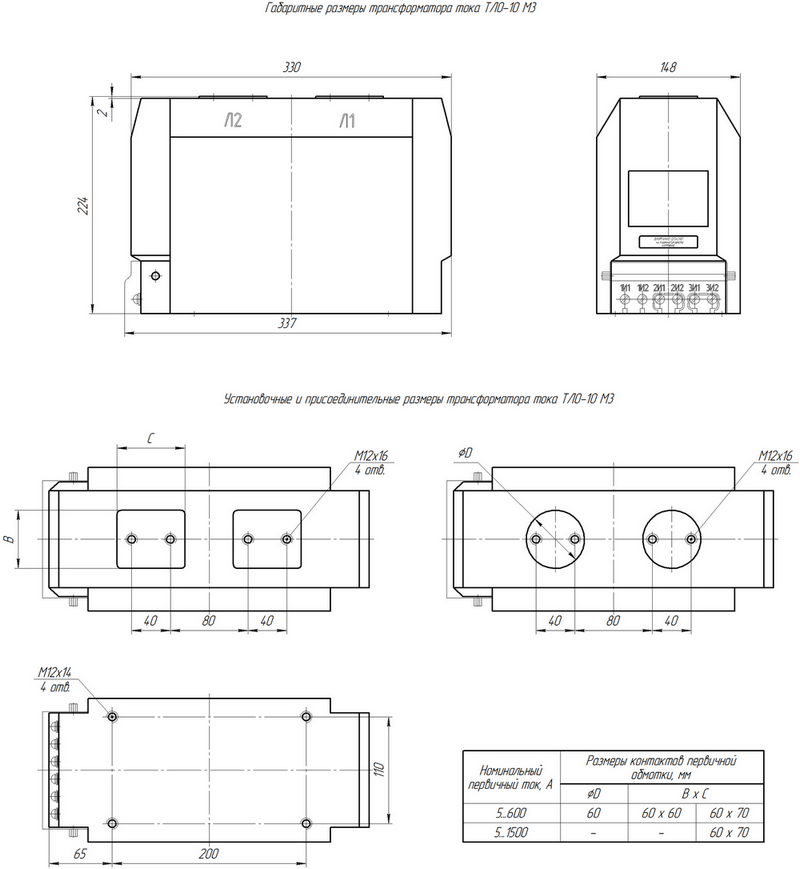

Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции электрической изоляции, механической защиты и несущего корпуса.
ТЛО-10 М3 работает на основе электромагнитной индукции, преобразуя первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А.
Это обеспечивает:
A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка для защиты и пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
V — емкостной делитель для индикации напряжения
Исполнение выбирается по проекту и согласовывается при заказе.
климатическое исполнение: У, Т, УХЛ
категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
установка: внутренние распределительные устройства
Исполнение М3 относится к увеличенным габаритным вариантам серии ТЛО-10 и предназначено для более сложных схем измерения и защиты, где требуется большее число вторичных обмоток и повышенная универсальность подключения.
