ТЛО-10 М4

Трансформатор тока

от 5 до 1600 Аот 1 до 5 обмотокВес до 25 кгГабарит 330×148×267 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

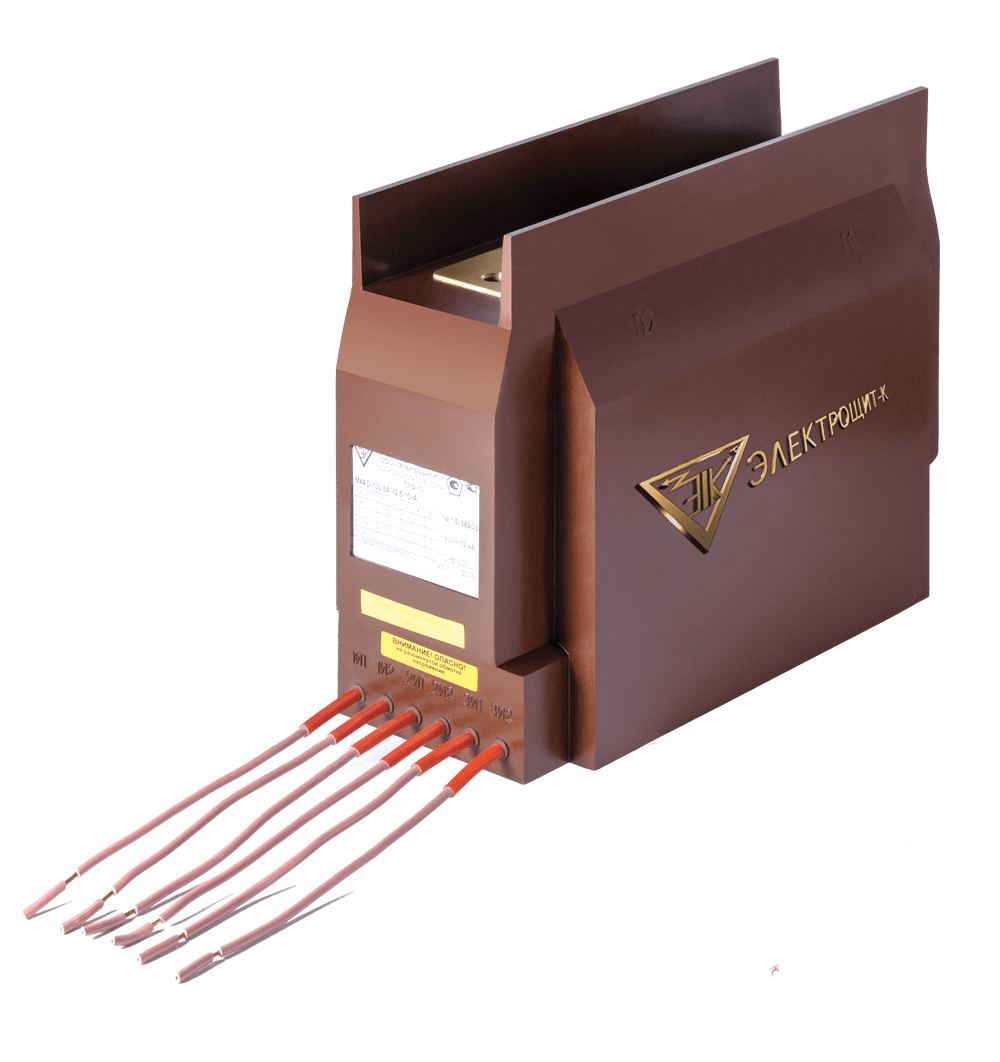

Трансформатор тока ТЛО-10 М4

Трансформаторы тока ТЛО-10 М4 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигнала измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с классом напряжения до 10 кВ.

Основные характеристики

номинальное напряжение: 10 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 1600 А

номинальный вторичный ток: 1 А или 5 А

количество вторичных обмоток: до 5

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы точности (защита): 5P; 10P

номинальная вторичная нагрузка: до 50 В·А

масса: от 21 до 60 кг

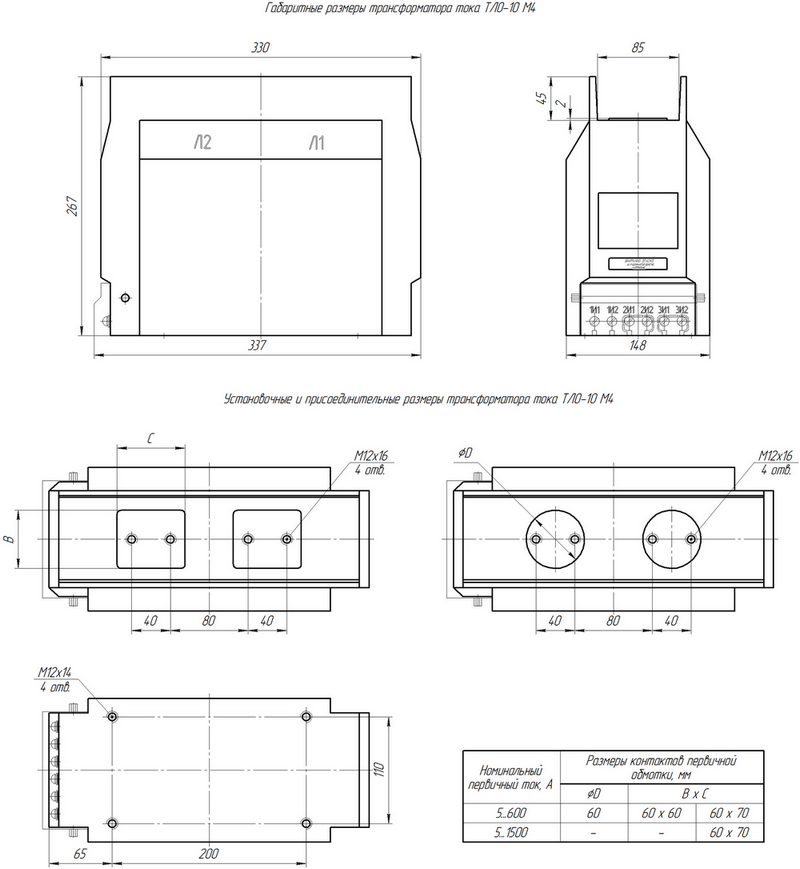

габаритные размеры: 330 × 148 × 267 мм

Назначение и принцип работы

Трансформатор ТЛО-10 М4 работает на основе электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня (1 А или 5 А).

Это обеспечивает:

точный коммерческий и технический учет электроэнергии
надежную работу релейной защиты и автоматики
безопасное подключение измерительных приборов

Конструктивные особенности

Трансформатор выполнен в виде опорной литой конструкции с эпоксидной изоляцией, которая одновременно выполняет функции:

электрической изоляции
механической прочности
несущего корпуса

Особенности исполнения М4:

увеличенное количество вторичных обмоток (до 5)
расширенные функциональные возможности по подключению цепей учета и защиты
повышенная стойкость к токам короткого замыкания
стабильные метрологические характеристики во всем рабочем диапазоне
различные варианты расположения выводов вторичных обмоток

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка для защиты и пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
V — емкостной делитель для индикации напряжения

Исполнение подбирается по проекту и согласовывается при заказе.

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
тип установки: внутренние распределительные устройства

Монтаж и подключение

установка в КРУ и КСО
крепление на опорной плите через монтажные отверстия
подключение первичных цепей через шины
подключение вторичных цепей через клеммы или гибкие выводы
возможность пломбирования вторичных цепей для коммерческого учета

Область применения

распределительные устройства 6–10 кВ
подстанции промышленных предприятий
системы коммерческого и технического учета электроэнергии
цепи релейной защиты, автоматики и сигнализации

Особенности исполнения М4

ТЛО-10 М4 — это расширенная модификация серии с увеличенными габаритами и максимальной функциональностью по вторичным цепям, предназначенная для сложных схем измерения и защиты в распределительных устройствах среднего напряжения.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 1600
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ	не более 10%
Масса, кг, не более	до 25
Габаритные размеры, (ДхШхВ)	330×148×267
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	45
