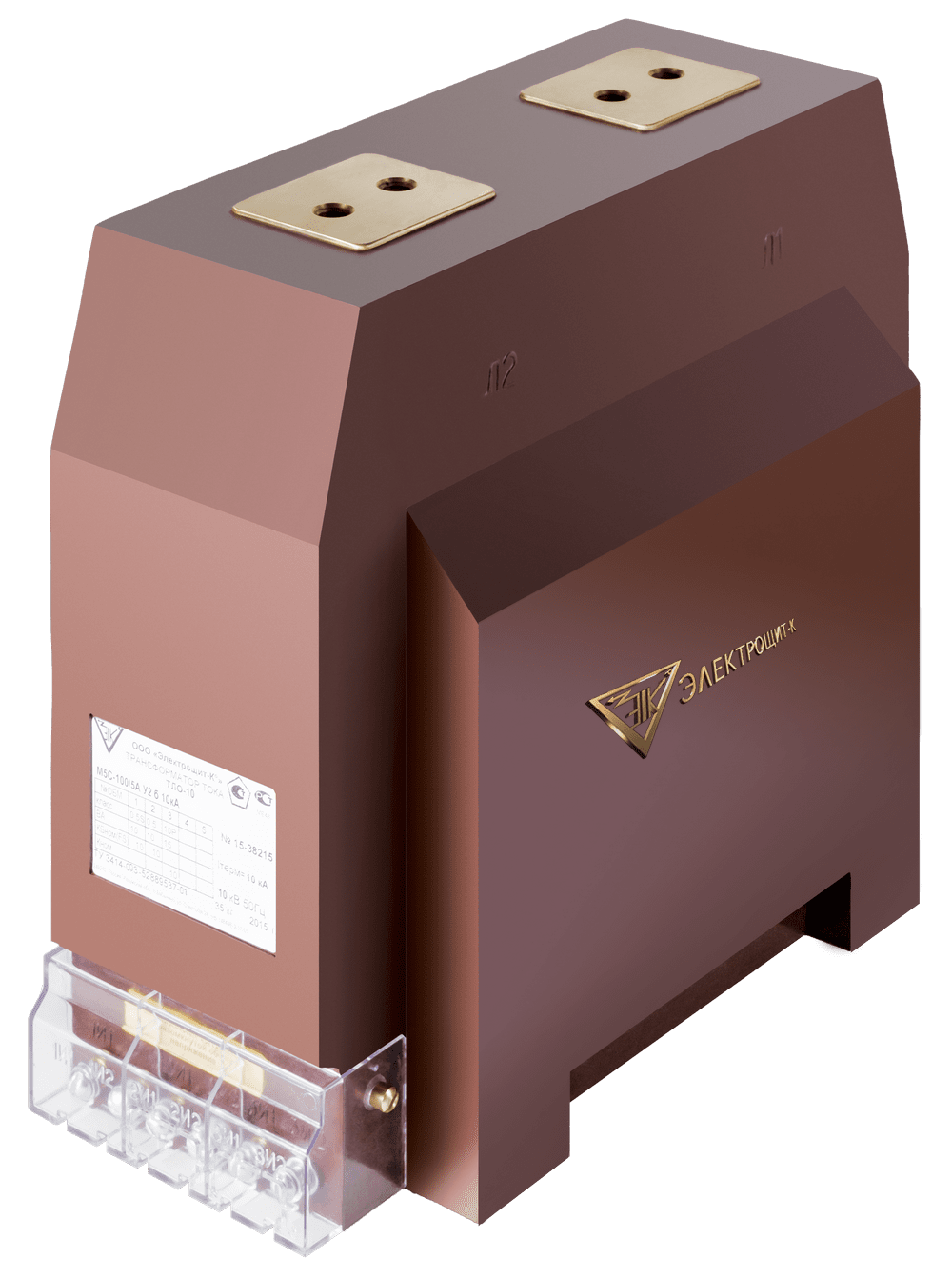

Трансформаторы тока ТЛО-10 М5 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигнала измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.

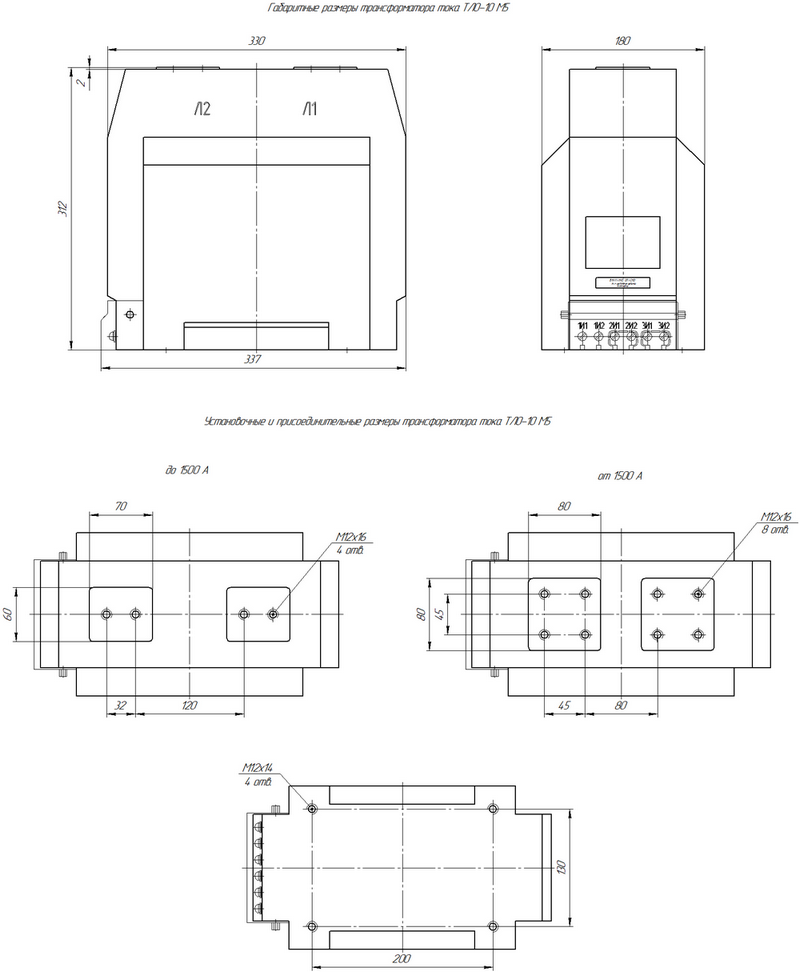

Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции электрической изоляции, механической защиты и несущего корпуса.
Трансформатор ТЛО-10 М5 работает на основе электромагнитной индукции, преобразуя первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А.
Это обеспечивает:
A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка для защиты и пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
V — емкостной делитель для индикации наличия напряжения
Исполнение выбирается по проекту и согласовывается при заказе.
климатическое исполнение: У, Т, УХЛ
категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
установка: внутренние распределительные устройства
ТЛО-10 М5 является одним из наиболее функциональных исполнений серии ТЛО-10, с увеличенным диапазоном первичных токов и расширенными возможностями вторичных обмоток, что позволяет применять его в сложных схемах учета и защиты на объектах с повышенными требованиями к нагрузочной способности.
