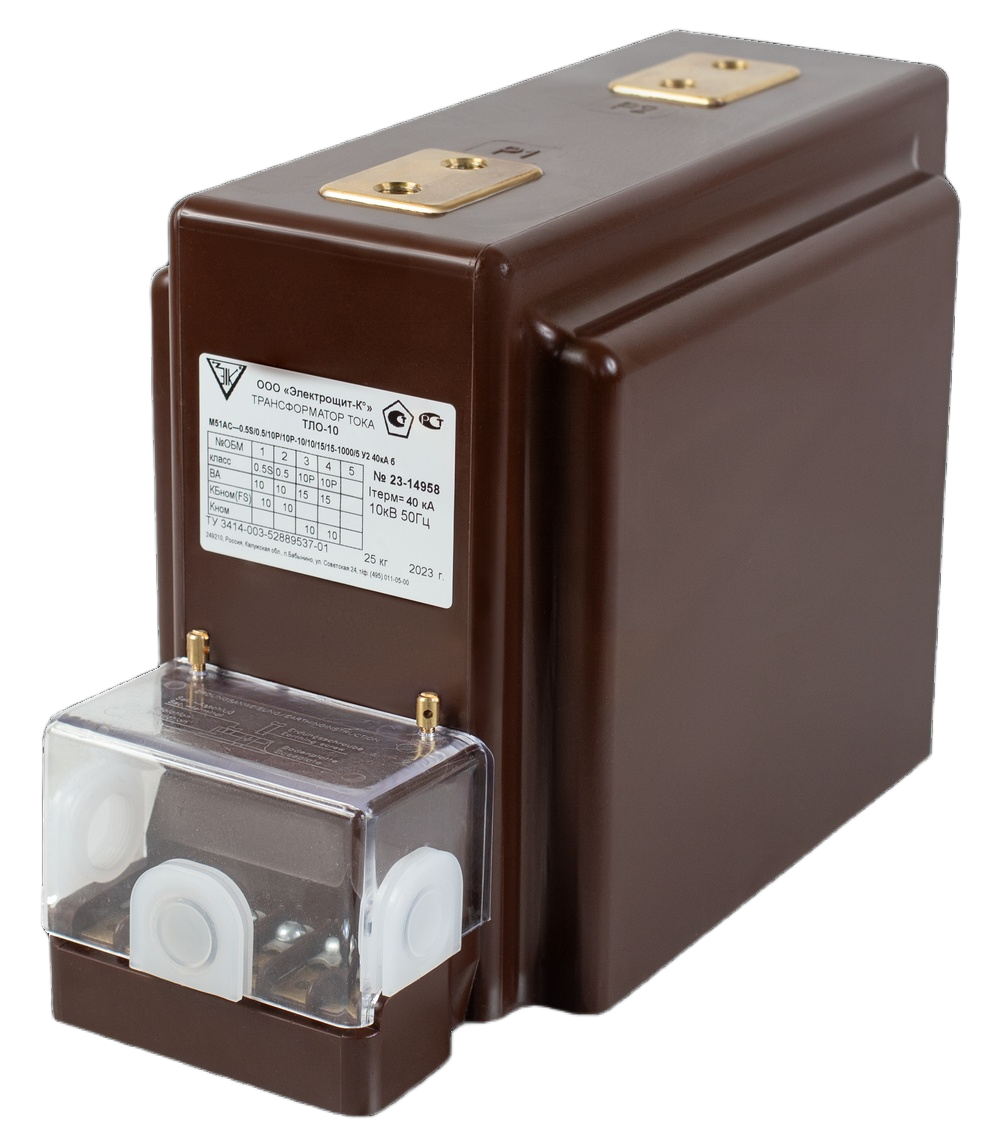

ТЛО-10 М51

Трансформатор тока

от 5 до 1600 Аот 1 до 5 обмотокВес до 25 кгГабарит 335×148×220 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

Трансформатор тока ТЛО-10 М51

Описание

Трансформатор тока ТЛО-10 М51 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки и сборные камеры одностороннего обслуживания (КСО) внутренней установки. Является комплектующим изделием.

Обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 10 кВ.

Климатическое исполнение — У, Т или УХЛ, категории размещения 2, 2.1, 3, 3.1 по ГОСТ 15150-69.

Конструктивные исполнения

A — выводы вторичных обмоток с торца трансформатора
C — наличие крышки для защиты и пломбирования
E — с переключением по вторичной обмотке
F — с переключением по первичной обмотке
V — с ёмкостным делителем для индикации наличия напряжения

Основные характеристики

номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
первичный ток: 5–1600 А
вторичный ток: 1 или 5 А
число вторичных обмоток: от 1 до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы защиты: 5P; 10P
нагрузка (cos φ = 0,8): 1–50 В·А
масса: до 25 кг
габаритные размеры (Д×Ш×В): 335×148×220 мм

Назначение и применение

Трансформатор тока применяется для:

измерения и учета электроэнергии
релейной защиты и автоматики
сигнализации и управления
гальванического разделения измерительных цепей от высокого напряжения
установки в КРУ и КСО до 10 кВ

Принцип работы

Работа трансформатора основана на электромагнитной индукции: ток первичной обмотки индуцирует пропорциональный ток во вторичной обмотке, обеспечивая точное преобразование тока и безопасное разделение силовой и измерительной цепей.

Чертеж

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А*	от 5 до 1600
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ	не более 10%
Масса, кг, не более	до 25
Габаритные размеры, (ДхШхВ)	335×148×220
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	45
