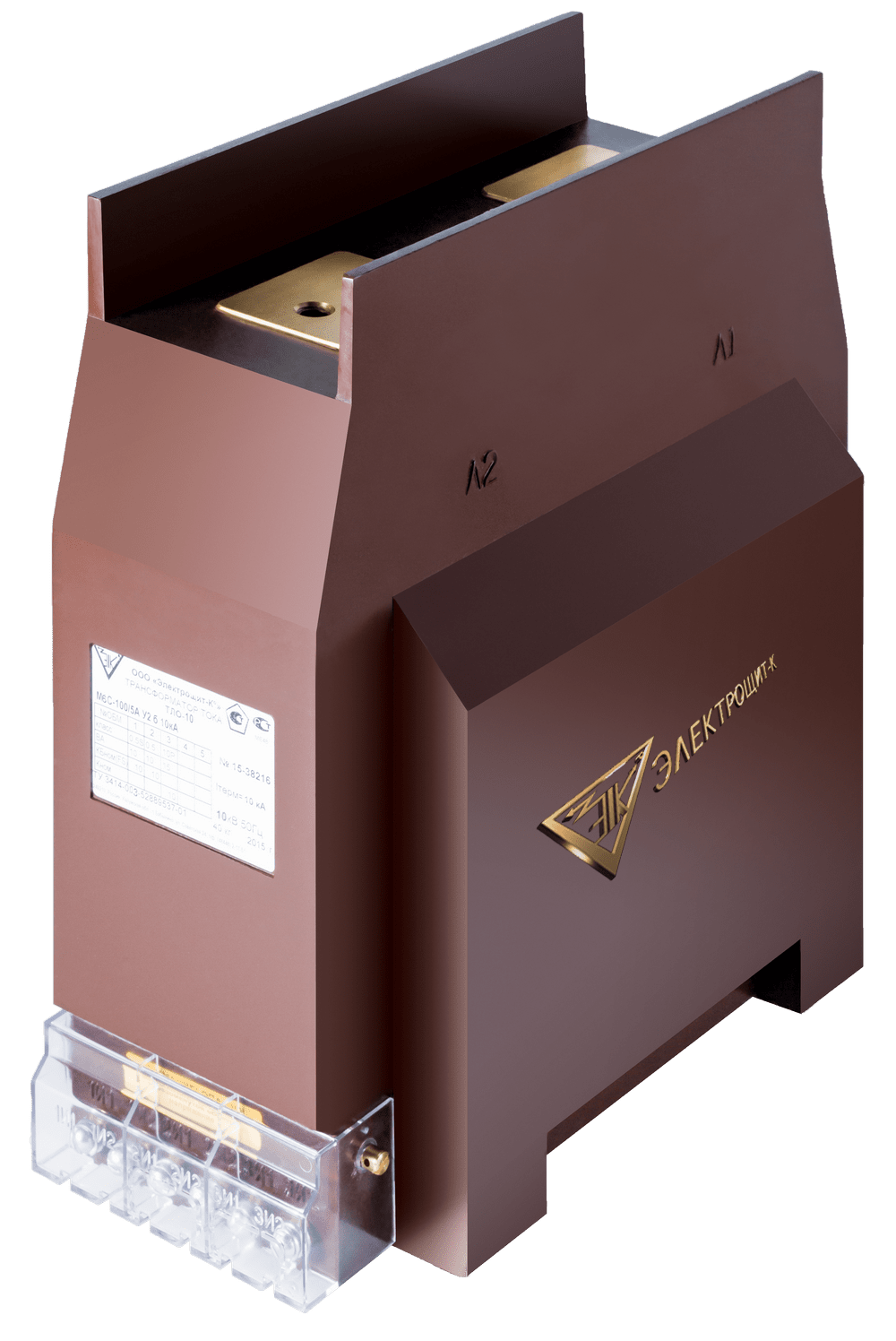

Трансформатор тока ТЛО-10 М6
Трансформаторы тока ТЛО-10 М6 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для надежной электрической изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.
Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции электрической изоляции, механической защиты и несущего корпуса.
Основные характеристики
номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
номинальный первичный ток: 5 – 3000 А
номинальный вторичный ток: 1 А или 5 А
число вторичных обмоток: до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы точности (защита): 5P; 10P
номинальная вторичная нагрузка: 1 – 50 В·А
частота: 50 / 60 Гц
масса: до 50 кг

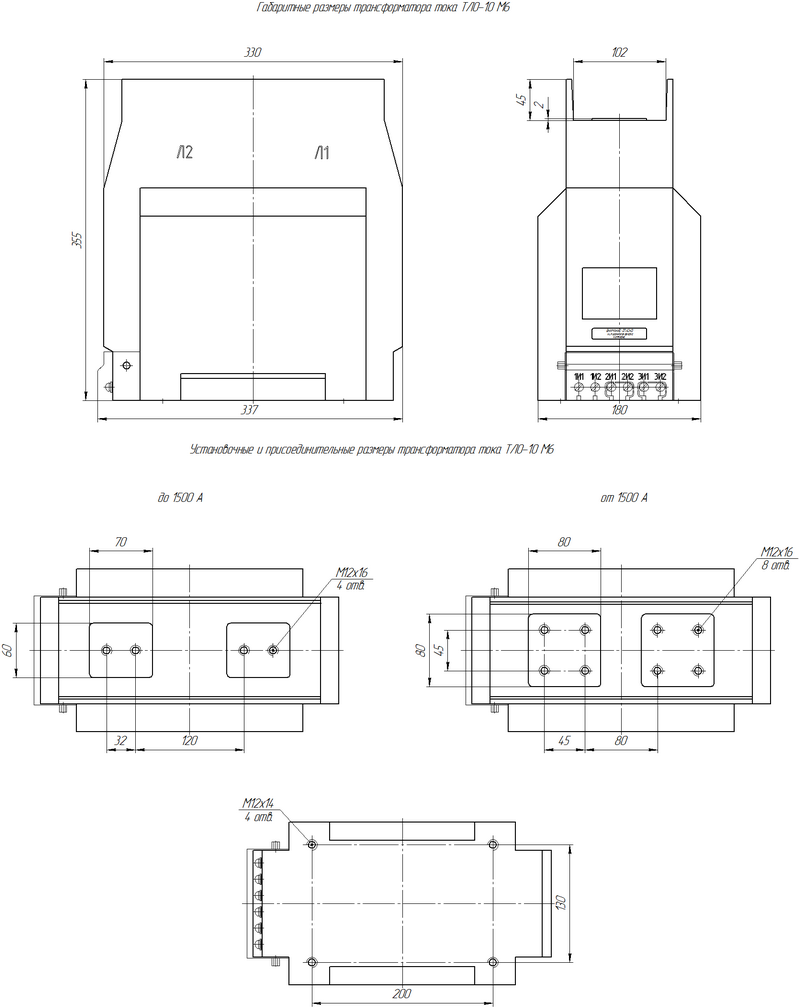

габаритные размеры (исполнение М6): ~330 × 180 × 355 мм
Назначение и принцип работы
Трансформатор ТЛО-10 М6 работает на основе электромагнитной индукции, преобразуя первичный ток силовой цепи в пропорциональный ему вторичный ток стандартных значений 1 А или 5 А.
Это обеспечивает:
- точный коммерческий и технический учет электроэнергии
- корректную работу устройств релейной защиты и автоматики
- безопасное подключение измерительных приборов за счет гальванической развязки
Конструктивные особенности
- увеличенные габариты корпуса для размещения усиленной изоляции и обмоток
- возможность до 5 вторичных обмоток (измерительных и защитных)
- расширенный диапазон первичных токов (до 3000 А)
- повышенная термическая и электродинамическая стойкость
- стабильные метрологические характеристики при различных нагрузках
- удобство подключения вторичных цепей в условиях КРУ/КСО
Варианты исполнения
A — выводы вторичных обмоток с торца
B — выводы снизу
C — защитная крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение вторичных обмоток
F — переключение по первичной обмотке
V — встроенный емкостной делитель для индикации наличия напряжения
Исполнение выбирается по проекту и согласовывается при заказе.
Условия эксплуатации
- климатическое исполнение: У, Т, УХЛ
- категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
- установка: внутренние распределительные устройства
Монтаж и подключение
- установка в КРУ и КСО
- крепление на опорной плите через монтажные отверстия
- подключение первичных цепей через токоведущие шины
- подключение вторичных цепей через клеммные зажимы или выводы
- возможность пломбирования вторичных цепей для коммерческого учета
Область применения
- распределительные устройства 6–10 кВ
- подстанции промышленных предприятий
- энергетические объекты и распределительные сети
- системы коммерческого и технического учета электроэнергии
- цепи релейной защиты, автоматики и сигнализации
Особенности исполнения М6
ТЛО-10 М6 — это усиленное исполнение серии ТЛО-10, ориентированное на повышенные токовые нагрузки и увеличенные требования к механической и электрической прочности. За счет увеличенного корпуса и расширенной компоновки вторичных обмоток трансформатор применяется в схемах с высокой токовой нагрузкой и сложной структурой измерительных и защитных цепей.
