Трансформатор тока ТЛО-10 М7

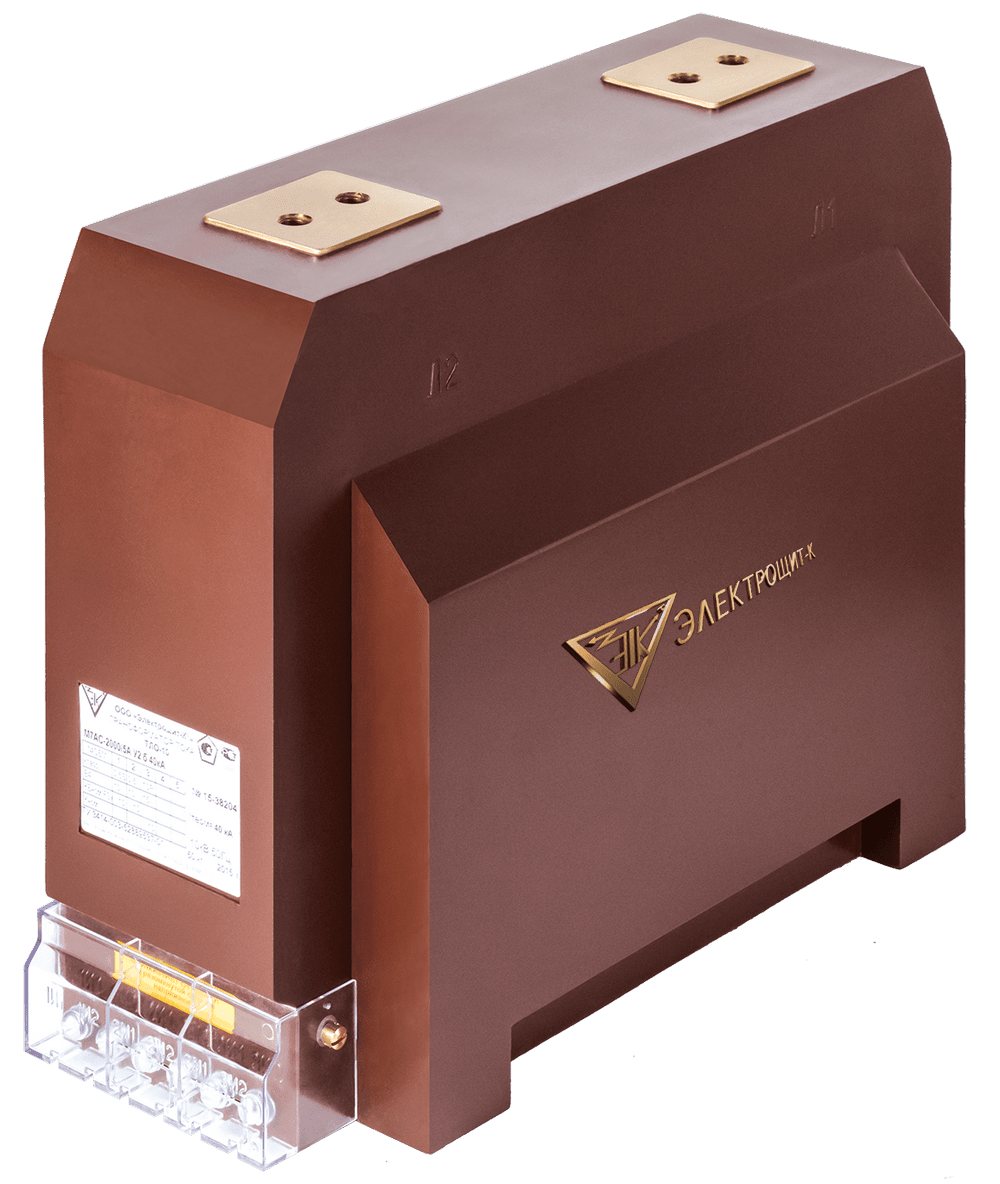

Трансформаторы тока ТЛО-10 М7 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для надежной электрической изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.
Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции электрической изоляции, механической защиты и несущего корпуса.
Основные характеристики
номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
номинальный первичный ток: 5 – 3000 А
номинальный вторичный ток: 1 А или 5 А
число вторичных обмоток: до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы точности (защита): 5P; 10P
номинальная вторичная нагрузка: 1 – 50 В·А
частота: 50 / 60 Гц
масса: около 55 кг

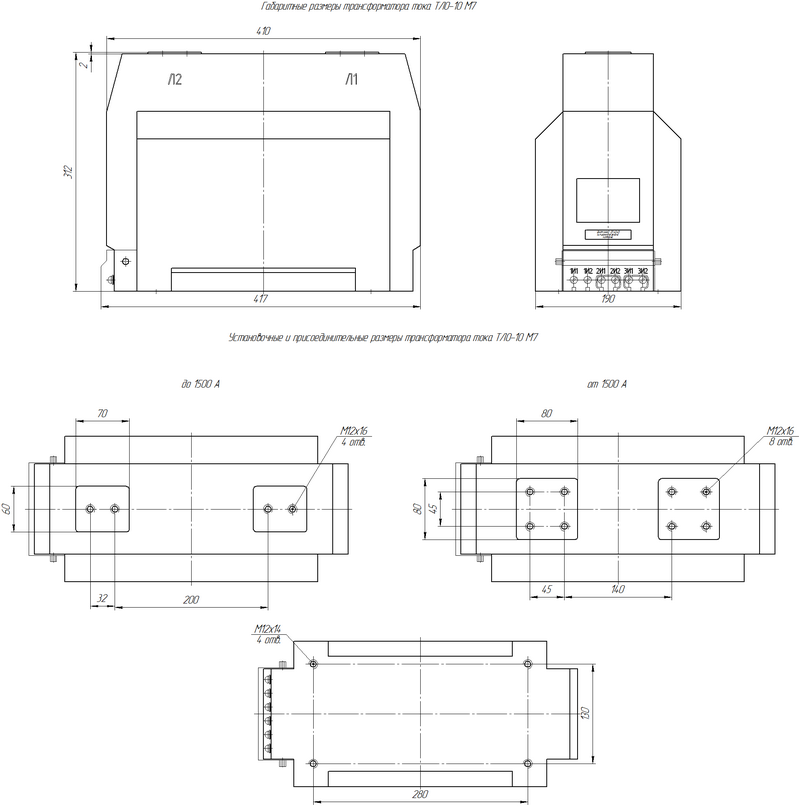

габаритные размеры: 410 × 190 × 312 мм
Назначение и принцип работы
Трансформатор ТЛО-10 М7 работает на основе электромагнитной индукции и преобразует первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А.
Это обеспечивает:
- точный коммерческий и технический учет электроэнергии
- надежную работу устройств релейной защиты и автоматики
- безопасное подключение измерительных приборов за счет гальванической развязки
Конструктивные особенности
- увеличенный корпус для размещения до 5 вторичных обмоток
- возможность работы с широким диапазоном первичных токов до 3000 А
- повышенная электродинамическая и термическая стойкость
- устойчивость к перегрузкам и коротким замыканиям
- стабильные метрологические характеристики в различных режимах нагрузки
- различные варианты исполнения выводов и подключений (по проекту)
Варианты исполнения
A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
V — емкостной делитель для индикации напряжения
Условия эксплуатации
- климатическое исполнение: У, Т, УХЛ
- категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
- установка: внутренние распределительные устройства
Монтаж и подключение
- установка в КРУ и КСО
- крепление на опорной плите
- подключение первичных цепей через токоведущие шины
- подключение вторичных цепей через клеммы или выводы
- возможность пломбирования вторичных цепей для учета
Область применения
- распределительные устройства 6–10 кВ
- подстанции промышленных предприятий
- энергетические сети и инфраструктура
- системы коммерческого и технического учета электроэнергии
- устройства релейной защиты и автоматики
Особенности исполнения М7
ТЛО-10 М7 относится к крупногабаритным исполнениям серии ТЛО-10 и предназначен для объектов с повышенными токовыми нагрузками и расширенными требованиями к надежности. За счет увеличенного корпуса и усиленной конструкции он обеспечивает стабильную работу в сложных схемах учета и защиты при высоких токах короткого замыкания и длительных перегрузках.
