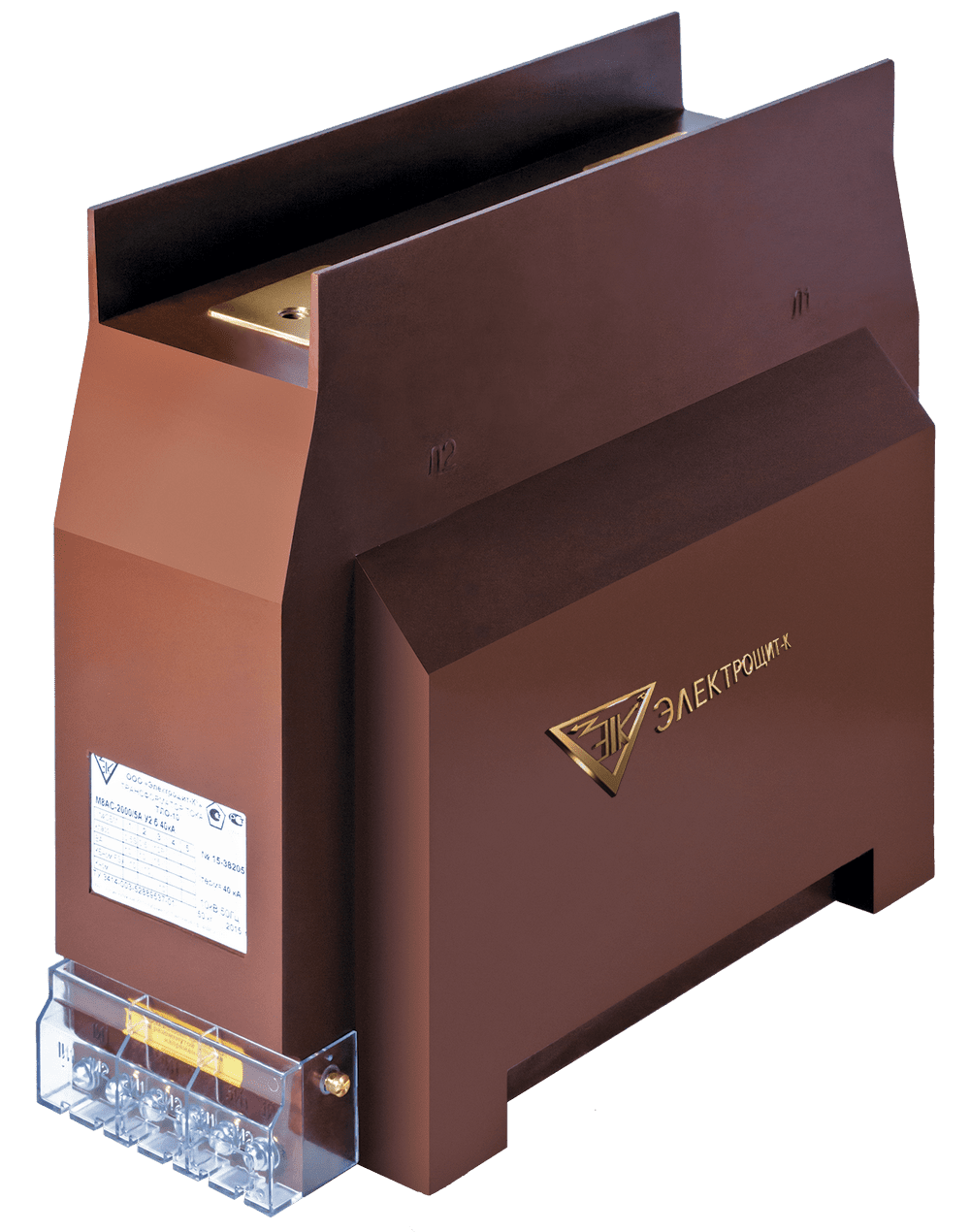

Трансформатор тока ТЛО-10 М8
Трансформаторы тока ТЛО-10 М8 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигнала измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.
Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции электрической изоляции, механической защиты и несущего корпуса.
Основные характеристики
номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
номинальный первичный ток: 5 – 3000 А
номинальный вторичный ток: 1 А или 5 А
число вторичных обмоток: до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы точности (защита): 5P; 10P
номинальная вторичная нагрузка: 1 – 50 В·А
частота: 50 / 60 Гц
масса: около 55 кг

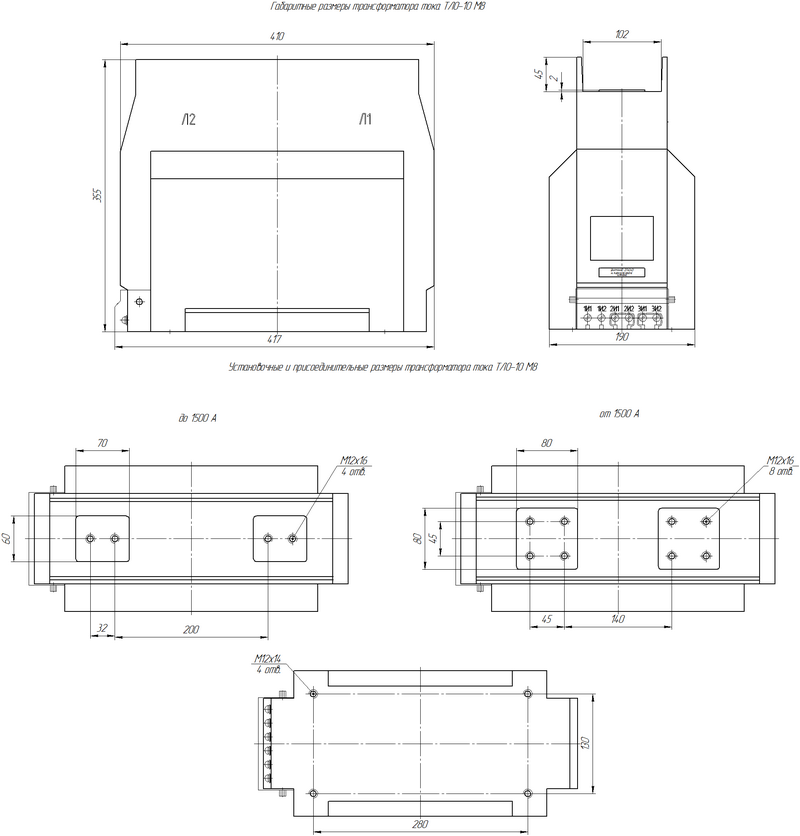

габаритные размеры: 410 × 190 × 355 мм
Назначение и принцип работы
ТЛО-10 М8 работает на основе электромагнитной индукции, преобразуя первичный ток силовой цепи в пропорциональный ему вторичный ток стандартных значений 1 А или 5 А.
Это обеспечивает:
- точный коммерческий и технический учет электроэнергии
- корректную работу устройств релейной защиты и автоматики
- безопасную гальваническую развязку измерительных и силовых цепей
Конструктивные особенности
- увеличенные габариты корпуса по сравнению с младшими исполнениями
- возможность установки до 5 вторичных обмоток (измерительных и защитных)
- расширенный диапазон первичных токов до 3000 А
- повышенная термическая и электродинамическая стойкость к токам короткого замыкания
- стабильные метрологические характеристики при различных нагрузках
- различные варианты исполнения выводов вторичных цепей в зависимости от проекта
Варианты исполнения
- A — выводы вторичных обмоток с торца
- B — выводы снизу
- C — крышка с возможностью пломбирования
- D — гибкие выводы вторичных цепей
- E — переключение по вторичной обмотке
- F — переключение по первичной обмотке
- V — встроенный емкостной делитель для индикации наличия напряжения
Условия эксплуатации
- климатическое исполнение: У, Т, УХЛ
- категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
- установка: внутренние распределительные устройства
Монтаж и подключение
- установка в КРУ и КСО
- крепление на опорной плите через монтажные отверстия
- подключение первичных цепей через токоведущие шины
- подключение вторичных цепей через клеммные зажимы или выводы
- возможность пломбирования вторичных цепей для коммерческого учета
Область применения
- распределительные устройства 6–10 кВ
- подстанции промышленных предприятий
- энергетические сети и инфраструктура
- системы коммерческого и технического учета электроэнергии
- цепи релейной защиты, автоматики и сигнализации
Особенности исполнения М8
ТЛО-10 М8 — одно из крупногабаритных и усиленных исполнений серии ТЛО-10, предназначенное для объектов с высокими токовыми нагрузками и повышенными требованиями к надежности. Конструкция обеспечивает устойчивую работу при значительных токах короткого замыкания и сложных схемах вторичных цепей, сохраняя точность измерений и стабильность характеристик.
