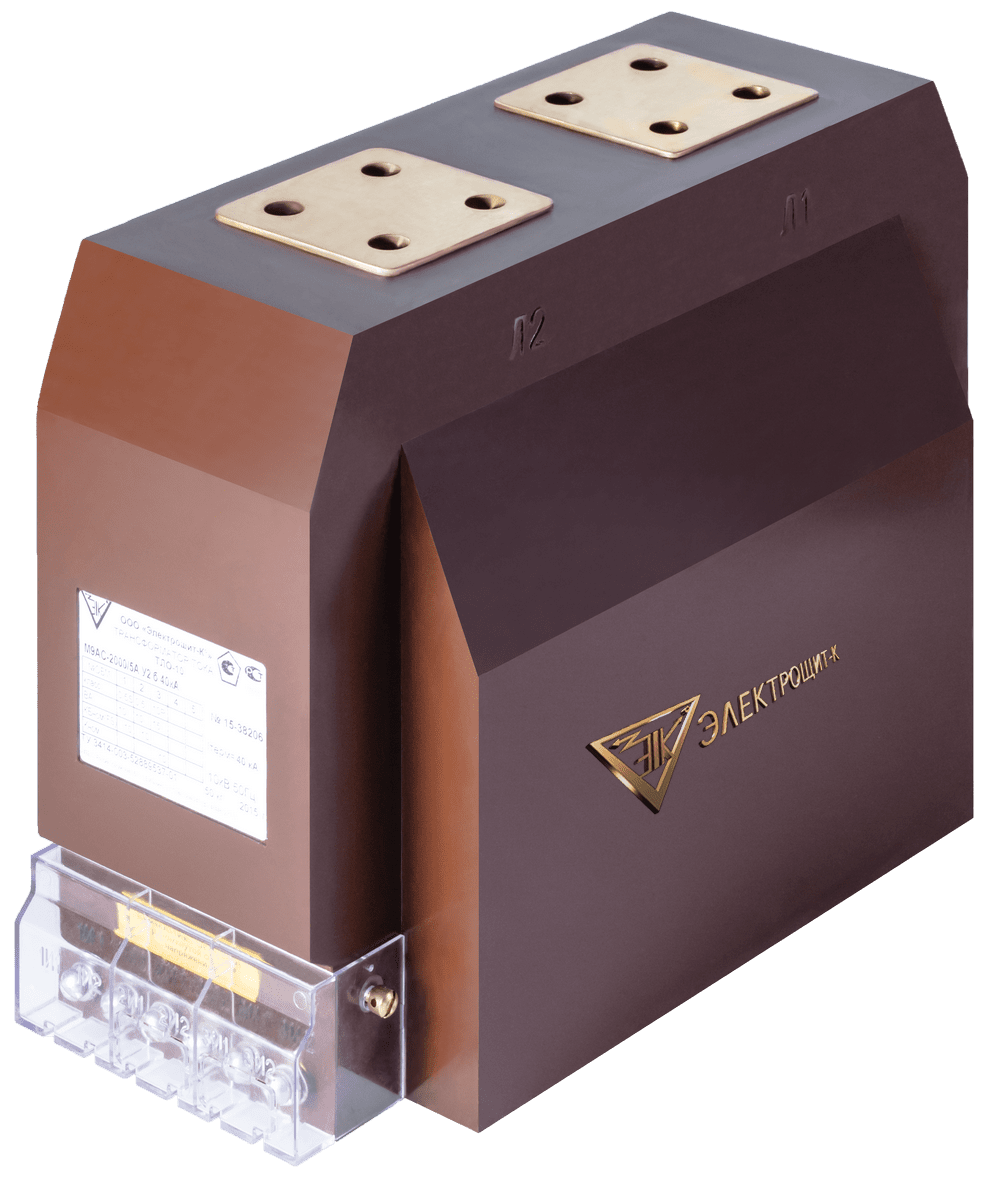

Трансформатор тока ТЛО-10 М9

Трансформаторы тока ТЛО-10 М9 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 10 кВ и наибольшим рабочим напряжением 12 кВ.

Основные характеристики

номинальное напряжение: 10 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 3000 А

номинальный вторичный ток: 1 А или 5 А

число вторичных обмоток: до 5

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы точности (защита): 5P; 10P

номинальная вторичная нагрузка: 1 – 50 В·А

частота: 50 / 60 Гц

масса: около 45 кг

габаритные размеры: 330 × 180 × 252 мм

Назначение и принцип работы

ТЛО-10 М9 преобразует первичный ток силовой цепи в пропорциональный ему вторичный ток стандартных значений 1 А или 5 А за счет электромагнитной индукции.

Это обеспечивает:

точный коммерческий и технический учет электроэнергии
надежную работу устройств релейной защиты и автоматики
безопасную гальваническую развязку измерительных цепей от высокого напряжения

Конструктивные особенности

Трансформатор выполнен в опорном литом корпусе с эпоксидной (компаундной) изоляцией, которая одновременно выполняет функцию несущей конструкции и электрической изоляции.

Особенности исполнения М9:

компактный габарит среди усиленных исполнений серии ТЛО-10
возможность до 5 вторичных обмоток (измерительных и защитных)
широкий диапазон первичных токов до 3000 А
повышенная стойкость к токам короткого замыкания
стабильные метрологические характеристики при различных нагрузках
возможность различных схем подключения вторичных цепей (по проекту)

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с возможностью пломбирования
D — гибкие выводы вторичных цепей
E — переключение по вторичной обмотке
F — переключение по первичной обмотке

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2; 2.1; 3; 3.1 (по ГОСТ 15150)
установка: внутренние распределительные устройства

Монтаж и подключение

установка в КРУ и КСО
крепление на опорной плите
подключение первичных цепей через токоведущие шины
подключение вторичных цепей через клеммные зажимы или выводы
возможность пломбирования вторичных цепей для коммерческого учета

Область применения

распределительные устройства 6–10 кВ
подстанции промышленных предприятий
энергетические сети и инфраструктура
системы коммерческого и технического учета электроэнергии
цепи релейной защиты, автоматики и сигнализации

Особенности исполнения М9

ТЛО-10 М9 — это компактное и функционально насыщенное исполнение серии ТЛО-10, которое сочетает увеличенные токовые возможности (до 3000 А) с относительно меньшими габаритами корпуса. Это делает его удобным для применения в КРУ с ограниченным монтажным пространством при сохранении высокой точности измерений и надежности работы в режимах перегрузки и короткого замыкания.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ	не более 10%
Масса, кг, не более	до 45

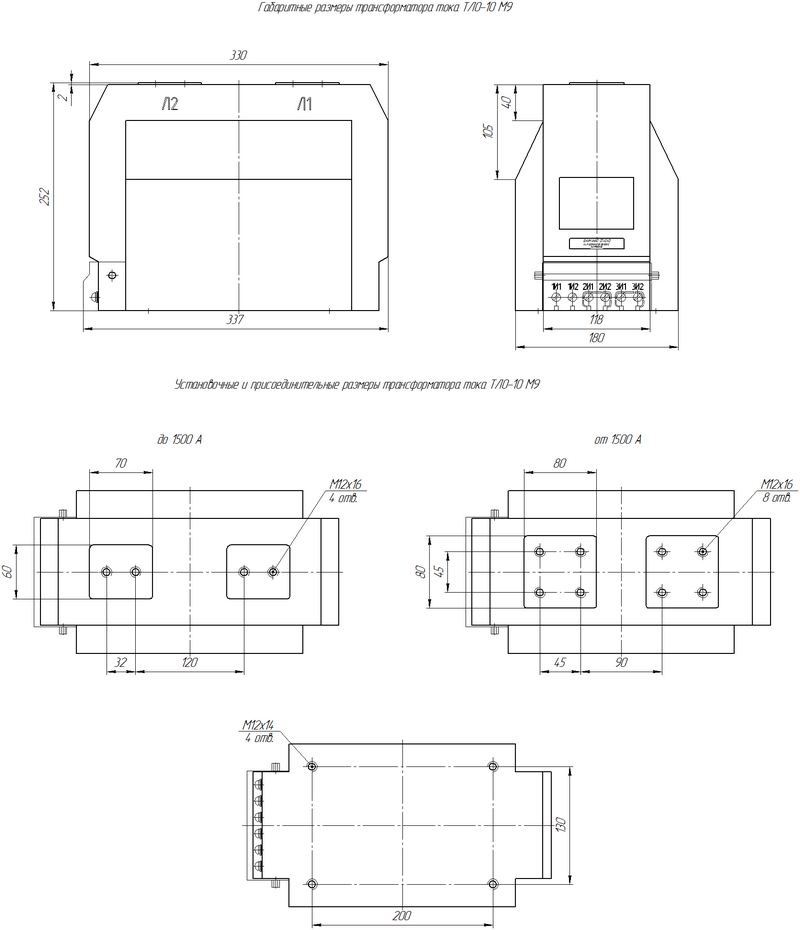

Габаритные размеры, (ДхШхВ)	330×180×252
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	45
