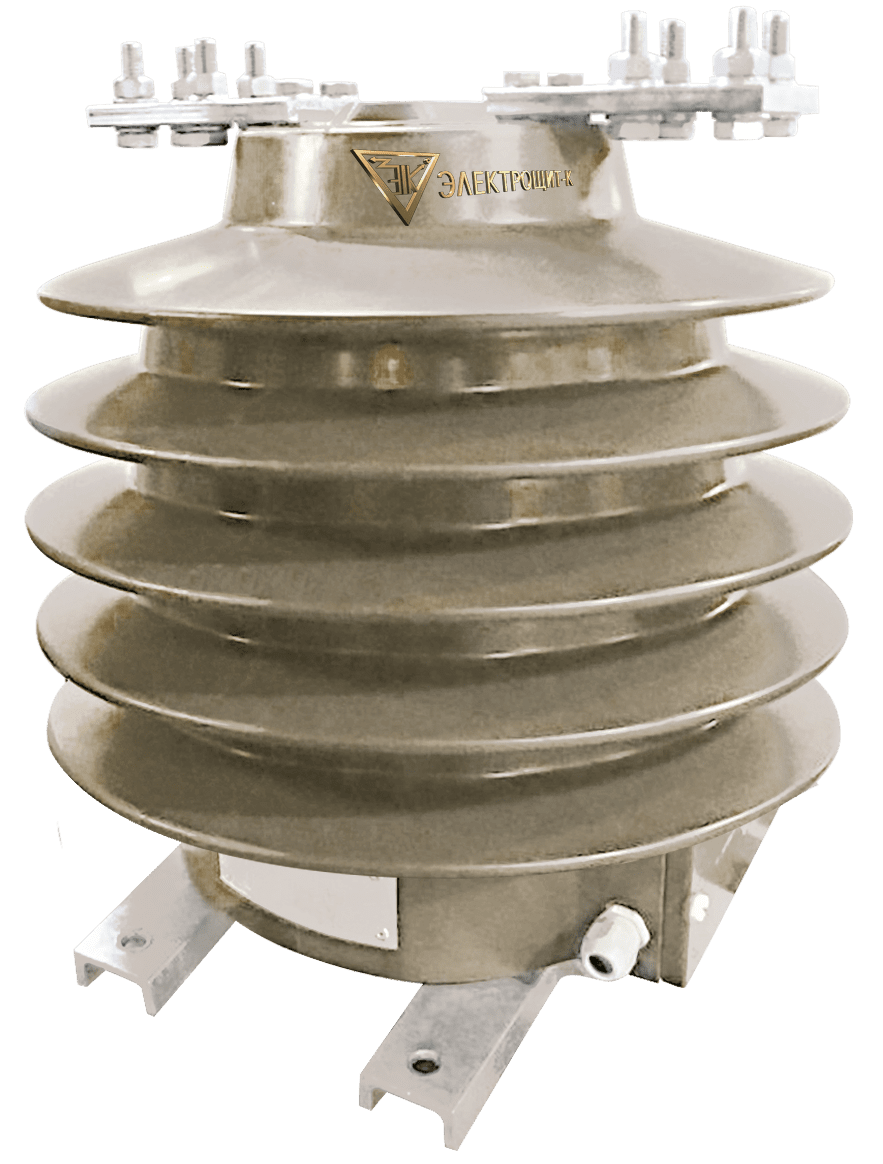

Сертификация ГОСТ и ТР ТСТрансформатор тока ТЛО-10 МН-30 предназначен для установки в комплектные распределительные устройства (КРУ) наружной установки, сборные камеры одностороннего обслуживания (КСО) наружной установки, а также в открытые распределительные устройства (ОРУ). Является комплектующим изделием.
Трансформатор обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 24 кВ.
Климатическое исполнение — У, Т или УХЛ, категория размещения 1 по ГОСТ 15150-69.
A — выводы вторичных обмоток с торца трансформатора
C — наличие крышки для защиты и пломбирования
E — с переключением по вторичной обмотке
F — с переключением по первичной обмотке
ТЛО-10 МН-30 применяется для:
измерения и учета электроэнергии
релейной защиты и автоматики
сигнализации и управления
работы в КРУ, КСО и ОРУ установках до 24 кВ
При протекании переменного тока через первичную цепь трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническое разделение силовой и вторичной цепей.
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | от 5 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 4 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPY; TPZ; PX; TPX |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 0,8 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 2 до 100 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном | от 3 до 50 |
| Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ | не более 10% |
| Масса, кг, не более | до 90 |

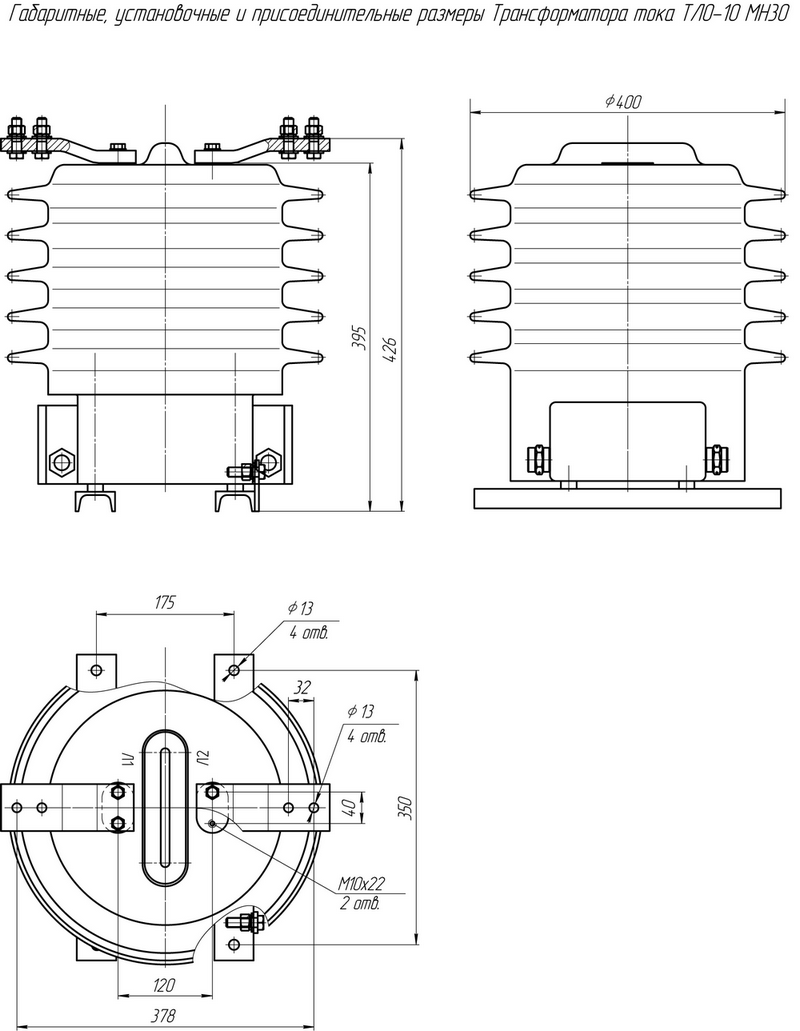

| Габаритные размеры, (ДхШхВ) | 400×400×433 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 45 |
