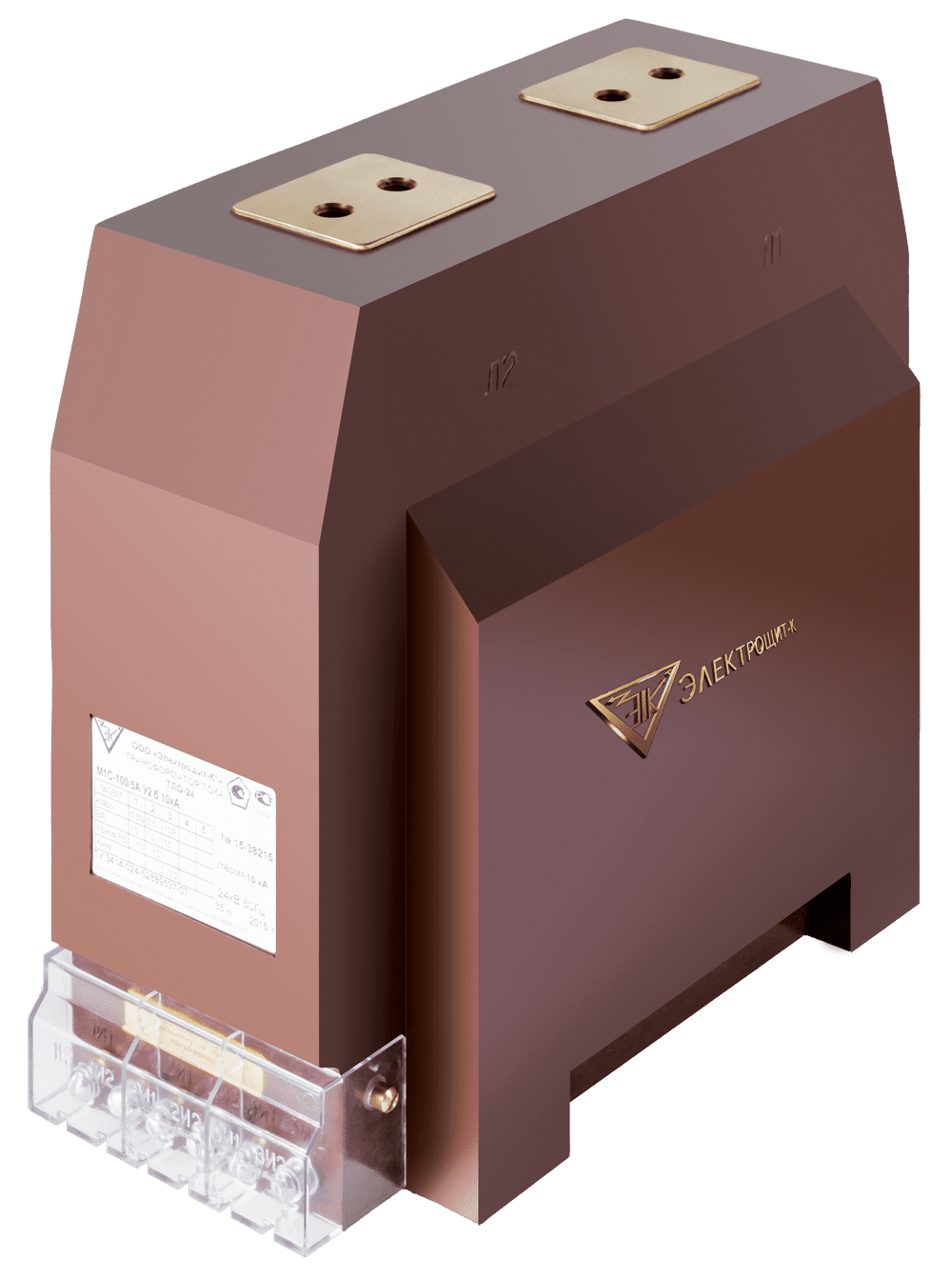

Трансформатор тока ТЛО-24 М1
Трансформаторы тока ТЛО-24 М1 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для работы в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО) на класс напряжения 20–24 кВ. Используются для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 20 и 24 кВ.
Основные характеристики
номинальное напряжение: 20; 24 кВ
наибольшее рабочее напряжение: 26,5 кВ
номинальный первичный ток: 5 – 3000 А
номинальный вторичный ток: 1 А или 5 А
число вторичных обмоток: до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы точности (защита): 5P; 10P
номинальная вторичная нагрузка: 1 – 50 В·А
частота: 50 / 60 Гц
масса: около 50 кг

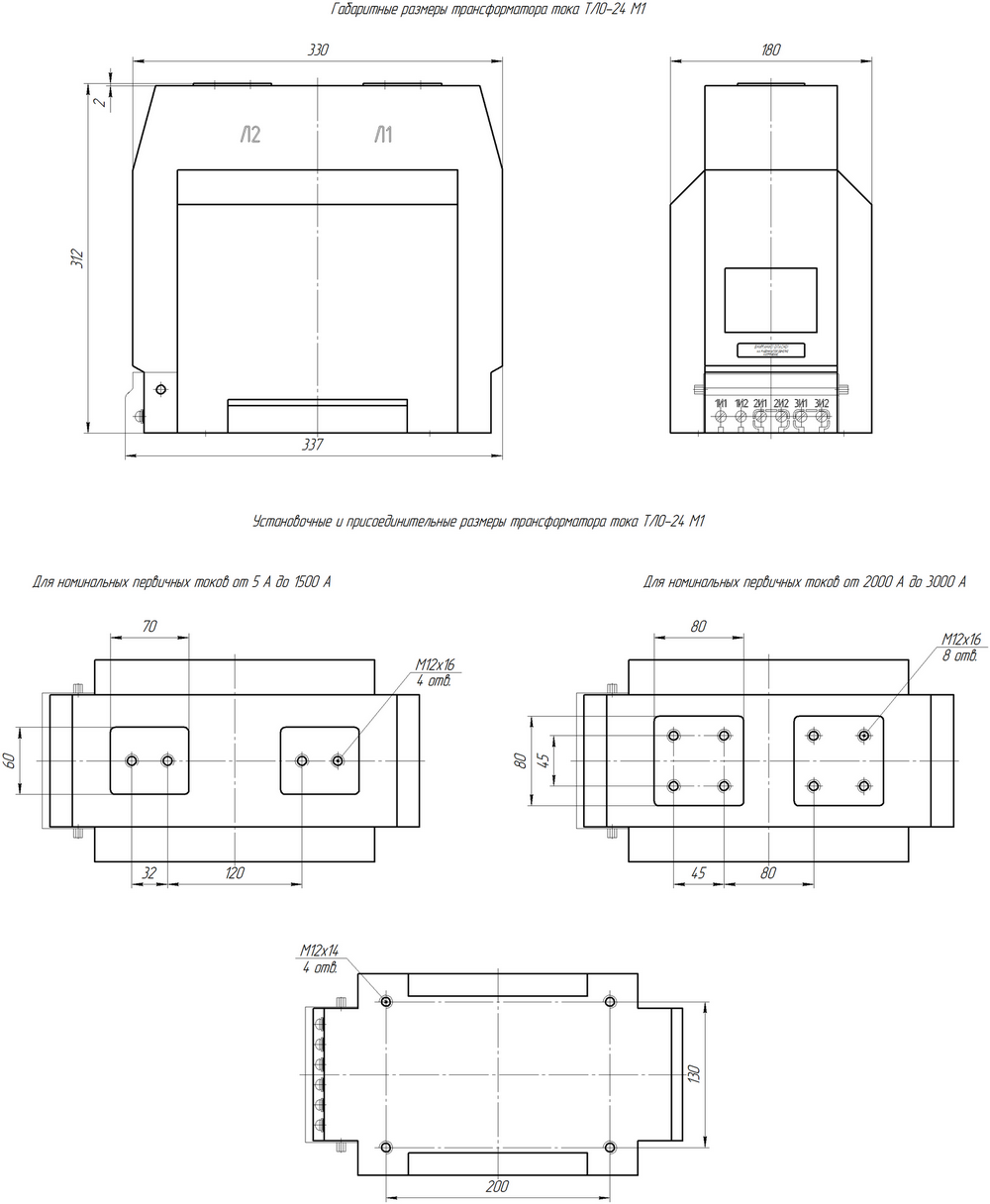

габаритные размеры (Д×Ш×В), не более: 330 × 180 × 312 мм
Назначение и принцип работы
ТЛО-24 М1 преобразует первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А за счет электромагнитной индукции.
Обеспечивает:
- точный учет электроэнергии
- работу релейной защиты и автоматики
- безопасную гальваническую развязку цепей измерения и силовых цепей
Конструктивные особенности
- опорный литой корпус с эпоксидной изоляцией
- компактное исполнение габарита М1
- до 5 вторичных обмоток
- высокая стойкость к токам короткого замыкания
- стабильные метрологические характеристики
- исполнение для КРУ и КСО
Варианты исполнения
A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с пломбированием
D — гибкие выводы
E — переключение вторичных обмоток
F — переключение первичной обмотки
Условия эксплуатации
- климатическое исполнение: У, Т, УХЛ
- категория размещения: 2; 2.1; 3; 3.1
- внутренняя установка в КРУ и КСО
Область применения
- распределительные устройства 20–24 кВ
- подстанции энергетических объектов
- промышленные сети
- системы учета электроэнергии
- релейная защита и автоматика
Особенности исполнения М1
ТЛО-24 М1 — базовое компактное исполнение серии, предназначенное для установки в ограниченных по габаритам ячейках КРУ при сохранении точности измерений и надежности в аварийных режимах.
