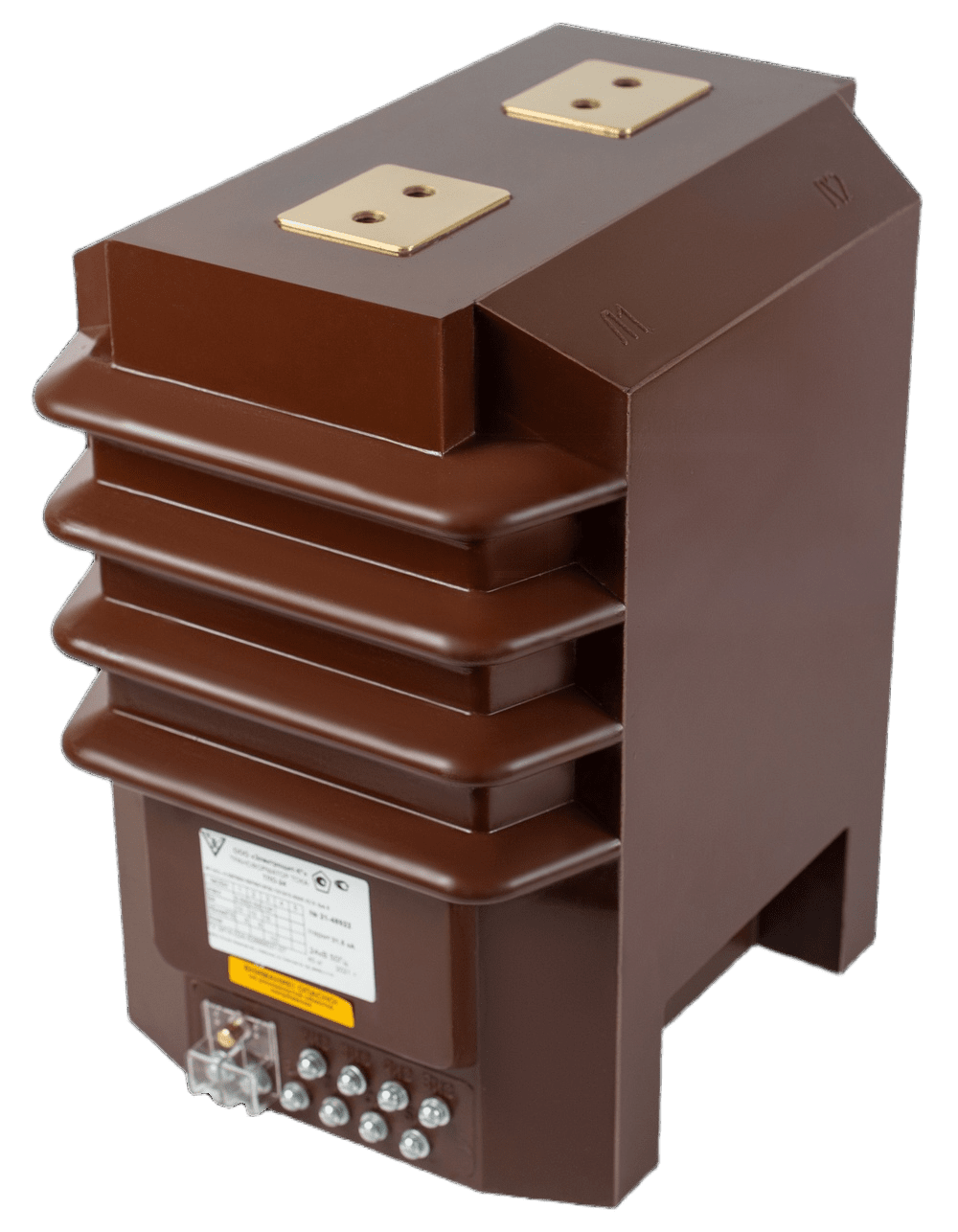

Сертификация ГОСТ и ТР ТСТрансформатор тока ТЛО-24 М11 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки и сборные камеры одностороннего обслуживания (КСО) внутренней установки. Является комплектующим изделием.
Трансформатор обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 24 кВ.
Климатическое исполнение — У, Т или УХЛ, категория размещения 2 или 3 по ГОСТ 15150-69.
A — выводы вторичных обмоток с торца трансформатора
C — наличие крышки для защиты и пломбирования
D — с гибкими выводами вторичных обмоток
E — с переключением по вторичной обмотке
F — с переключением по первичной обмотке
ТЛО-24 М11 применяется для:
измерения и учета электроэнергии
релейной защиты и автоматики
сигнализации и управления
работы в КРУ и КСО установках до 24 кВ
При протекании переменного тока через первичную обмотку трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническое разделение силовой и вторичной цепей.
| Номинальное напряжение, кВ | 20; 24 |
| Наибольшее рабочее напряжение, кВ | 26,5 |
| Номинальный первичный ток, А | от 5 до 3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPX; TPY; TPZ; PX; PXR |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 2,5 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 30 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 3 до 30 |
| Масса, кг, не более | до 55 |

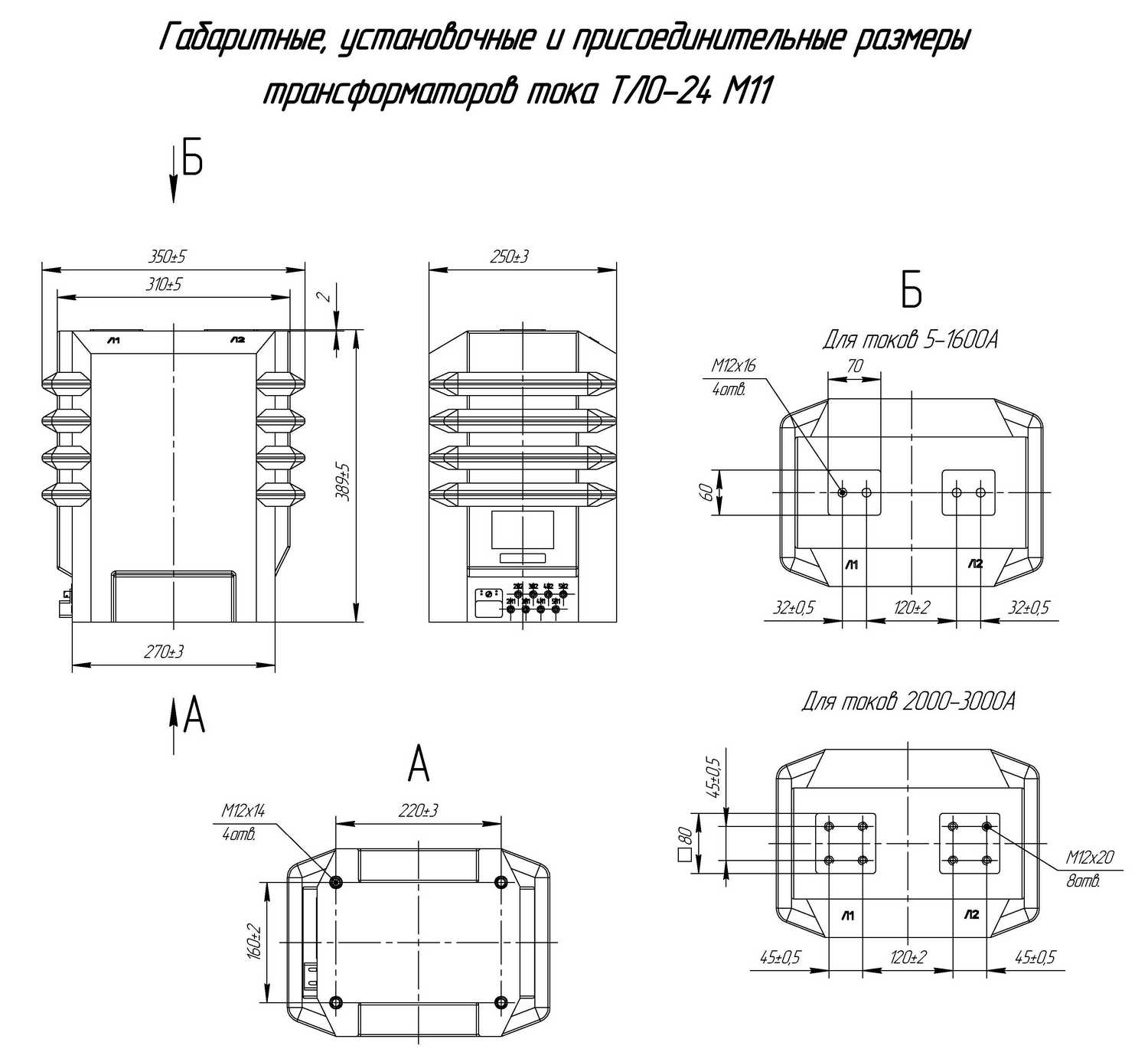

| Габаритные размеры, (ДхШхВ) | 350×250×389 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 30 |
