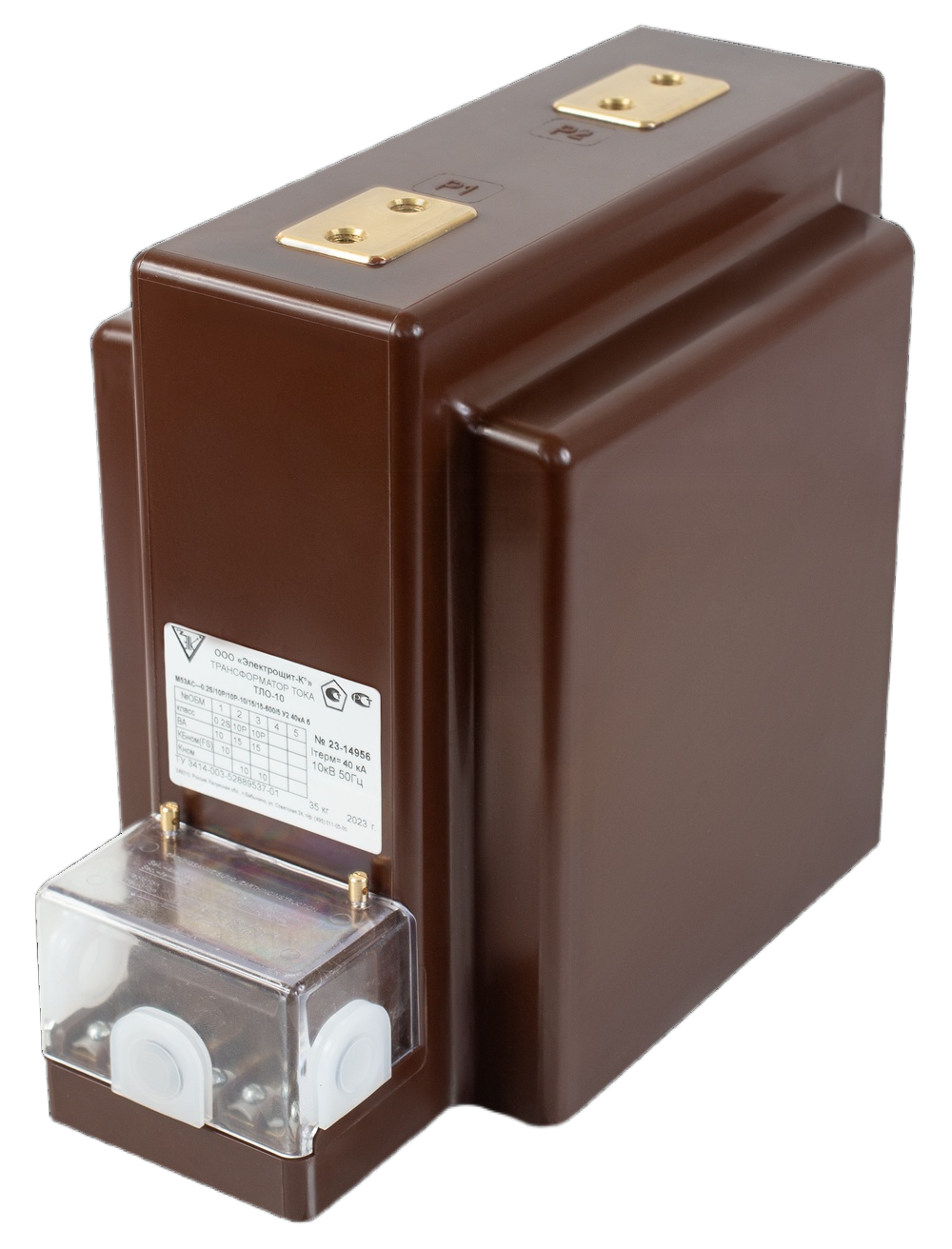

ТЛО-24 М17

Трансформатор тока

от 5 до 2000 Аот 1 до 3 обмотокВес до 45 кгГабарит 355×178×280 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

Трансформатор тока ТЛО-24 М17

Описание

Трансформатор тока ТЛО-24 М17 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки и сборные камеры одностороннего обслуживания (КСО) внутренней установки. Является комплектующим изделием.

Обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 24 кВ.

Климатическое исполнение — У, Т или УХЛ, категории размещения 2 или 3 по ГОСТ 15150-69.

Конструктивные исполнения

A — выводы вторичных обмоток с торца трансформатора
C — наличие крышки для защиты и пломбирования
D — с гибкими выводами вторичных обмоток
E — с переключением по вторичной обмотке
F — с переключением по первичной обмотке

Основные характеристики

номинальное напряжение: 20; 24 кВ
наибольшее рабочее напряжение: 26,5 кВ
первичный ток: 5–2000 А
вторичный ток: 1 или 5 А
число вторичных обмоток: от 1 до 3
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы защиты: 5P; 10P
нагрузка (cos φ = 0,8): 1–50 В·А
масса: до 45 кг
габаритные размеры (Д×Ш×В): 355×178×280 мм

Назначение и применение

Трансформатор тока применяется для:

измерения и учета электроэнергии
релейной защиты и автоматики
сигнализации и управления
гальванического разделения измерительных цепей от высокого напряжения
установки в КРУ и КСО до 24 кВ

Принцип работы

Работа трансформатора основана на электромагнитной индукции: ток первичной обмотки индуцирует пропорциональный ток во вторичной обмотке, обеспечивая точное преобразование тока и безопасное разделение силовой и измерительной цепей.

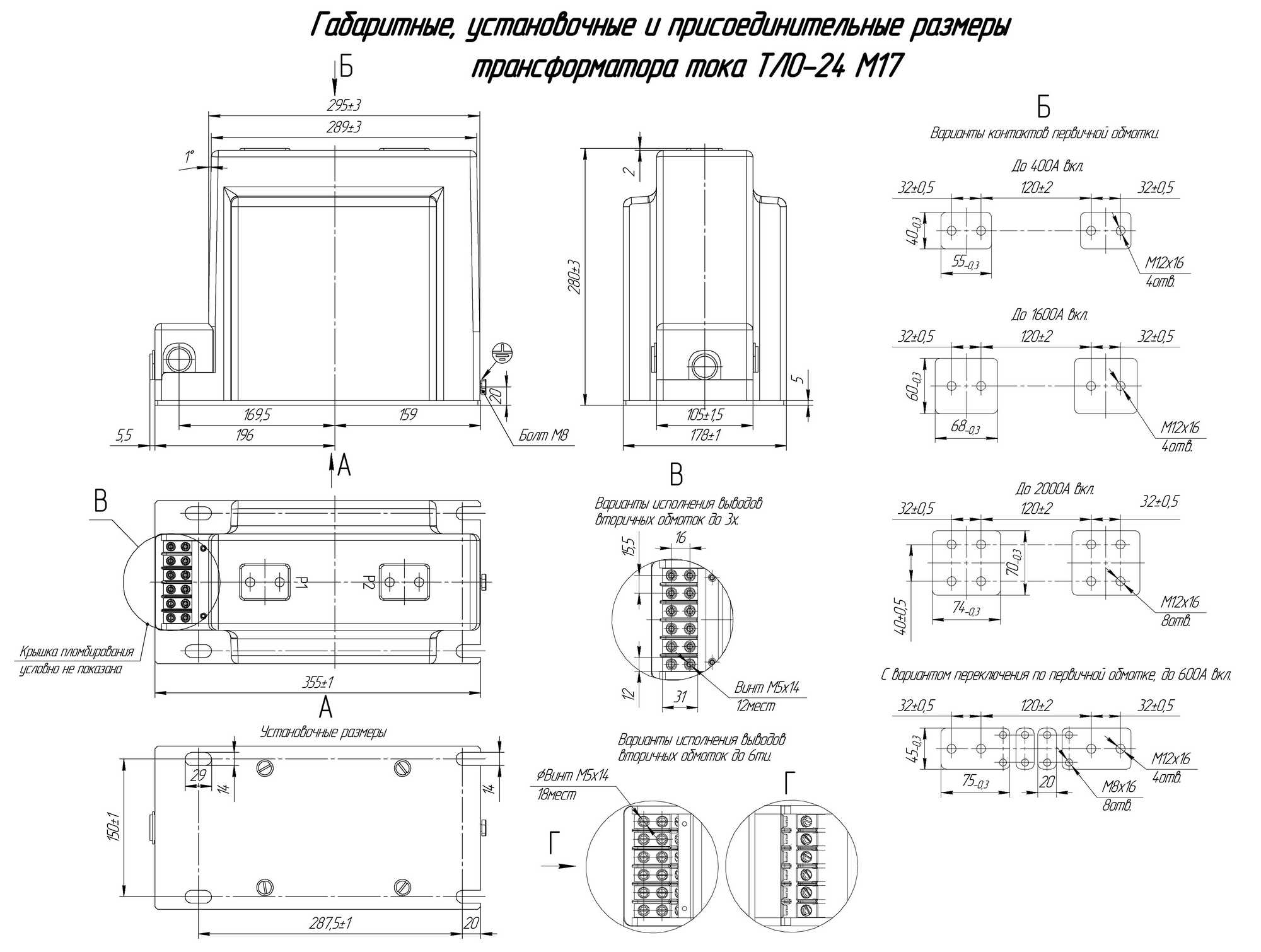

Чертеж

Номинальное напряжение, кВ	20; 24
Наибольшее рабочее напряжение, кВ	26,5
Номинальный первичный ток, А*	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 3
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном	от 3 до 30
Масса, кг, не более	до 45
Габаритные размеры, (ДхШхВ)	355×178×280
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	30
