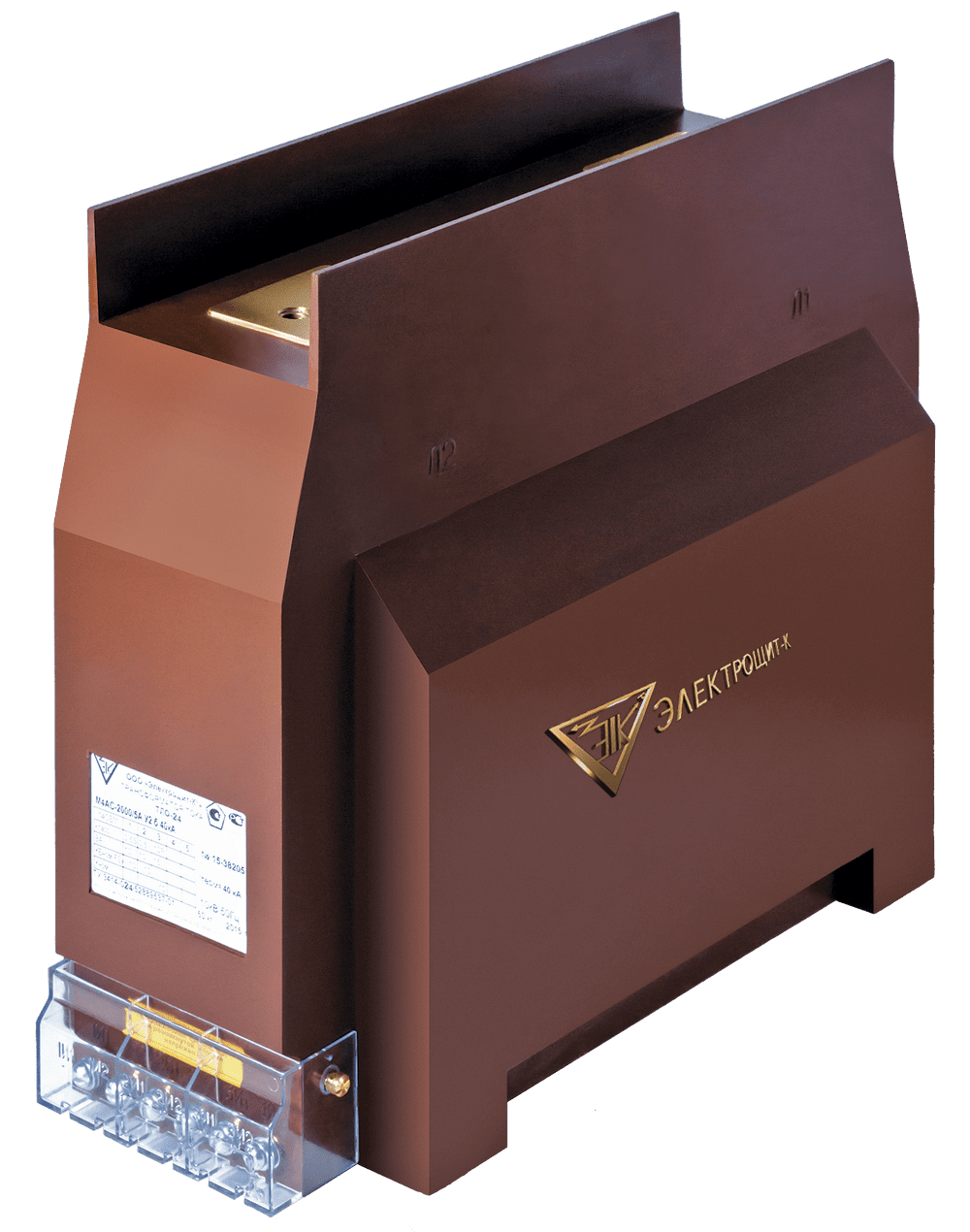

ТРАНСФОРМАТОРЫ ТОКА ТЛО-24 М4

Трансформаторы тока ТЛО-24 М4 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО) на класс напряжения 20–24 кВ. Используются для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения надежной электрической изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 20 и 24 кВ.

Основные характеристики

Назначение и принцип работы

ТЛО-24 М4 преобразует первичный ток силовой цепи в пропорциональный вторичный ток 1 А или 5 А за счет электромагнитной индукции.

Обеспечивает:

• коммерческий и технический учет электроэнергии
• работу релейной защиты и автоматики
• гальваническую развязку цепей

Конструктивные особенности

• опорный литой корпус с эпоксидной изоляцией
• увеличенное исполнение корпуса (габарит М4)
• до 5 вторичных обмоток
• высокая стойкость к токам короткого замыкания
• стабильные метрологические характеристики
• применение в КРУ и КСО 20–24 кВ

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с пломбированием
D — гибкие выводы
E — переключение вторичных обмоток
F — переключение первичной обмотки

Условия эксплуатации

• климатическое исполнение: У, Т, УХЛ
• категория размещения: 2; 2.1; 3; 3.1
• внутренняя установка

Область применения

• распределительные устройства 20–24 кВ
• подстанции энергетических объектов
• промышленные сети
• системы учета электроэнергии
• релейная защита и автоматика

Особенности исполнения М4

ТЛО-24 М4 относится к крупным исполнениям серии и применяется в КРУ с повышенными требованиями к механической прочности и электрической стойкости. Отличается увеличенными габаритами корпуса и возможностью работы в более нагруженных схемах вторичных цепей.
