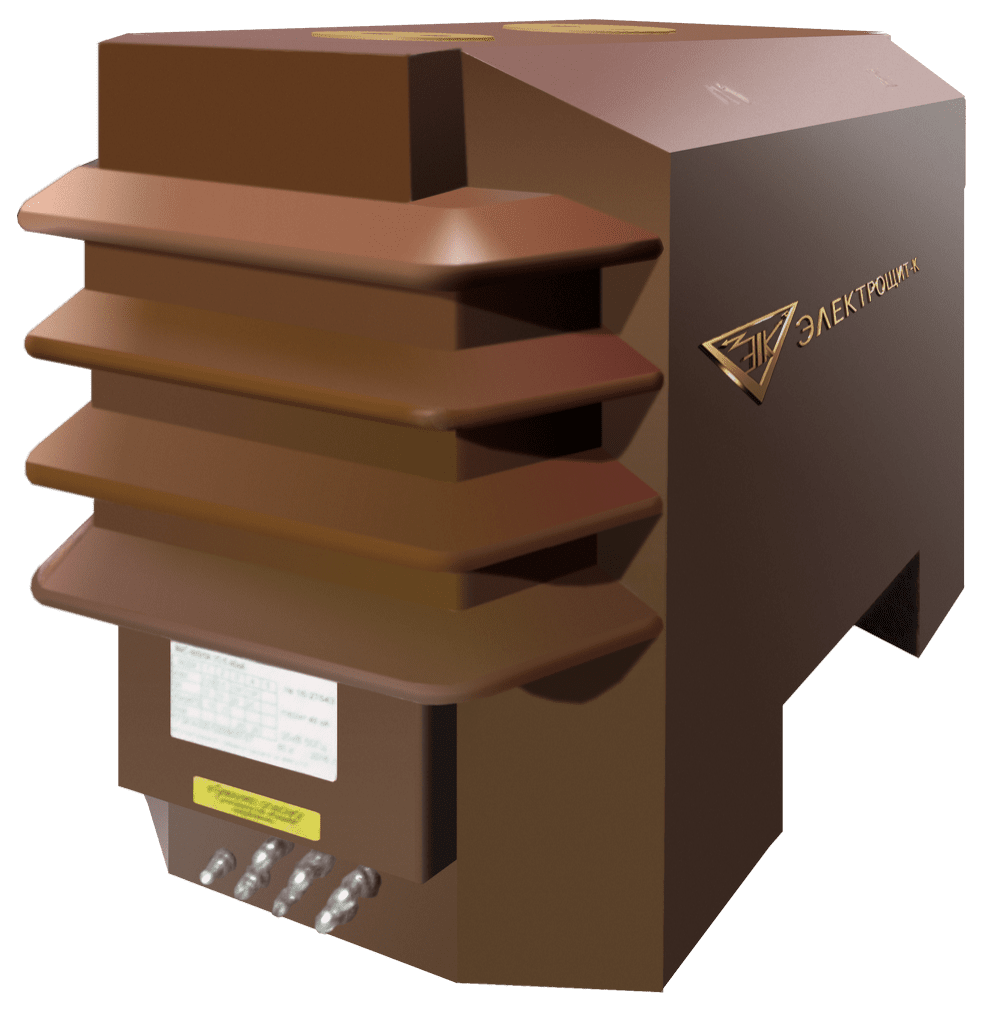

ТРАНСФОРМАТОРЫ ТОКА ТЛО-24 М5

Трансформаторы тока ТЛО-24 М5 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для работы в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО) на класс напряжения 20–24 кВ. Используются для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения безопасной изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц.

Основные характеристики

• номинальное напряжение: 20; 24 кВ
• наибольшее рабочее напряжение: 26,5 кВ
• номинальный первичный ток: 5 – 2500 А
• номинальный вторичный ток: 1 А или 5 А
• число вторичных обмоток: до 4
• классы точности: 0,2S; 0,2; 0,5S; 0,5; 1; 3
• классы защиты: 5P; 10P
• номинальная вторичная нагрузка: 1 – 50 В·А
• частота: 50 / 60 Гц
• масса: около 45 кг

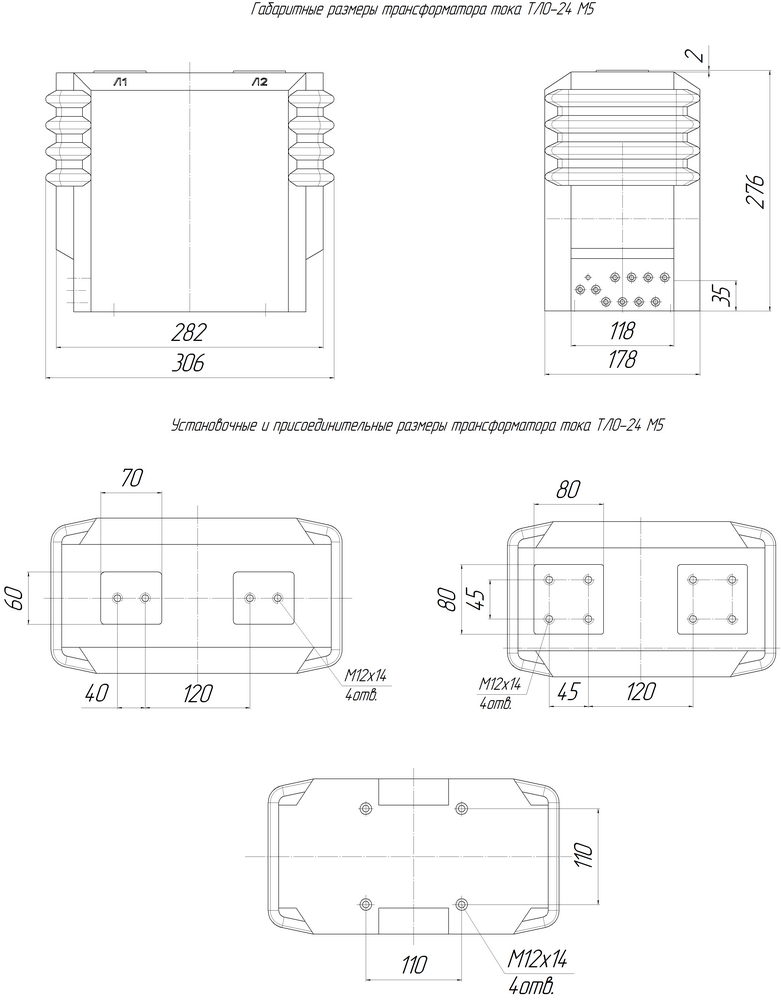

• габаритные размеры (Д×Ш×В), не более: 350 × 250 × 389 мм

Назначение и принцип работы

ТЛО-24 М5 преобразует первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А за счет электромагнитной индукции.

Обеспечивает:

• точный коммерческий и технический учет электроэнергии
• работу релейной защиты и автоматики
• гальваническую развязку силовых и измерительных цепей

Конструктивные особенности

• опорный литой корпус с эпоксидной изоляцией
• компактное исполнение габарита М5
• до 4 вторичных обмоток
• высокая стойкость к токам короткого замыкания
• стабильные метрологические характеристики
• применение в КРУ и КСО 20–24 кВ

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с пломбированием
D — гибкие выводы
E — переключение вторичных обмоток
F — переключение первичной обмотки

Условия эксплуатации

• климатическое исполнение: У, Т, УХЛ
• категория размещения: 2; 2.1; 3; 3.1
• внутренняя установка

Область применения

• распределительные устройства 20–24 кВ
• подстанции энергетических объектов
• промышленные сети
• системы учета электроэнергии
• релейная защита и автоматика

Особенности исполнения М5

ТЛО-24 М5 — компактное исполнение серии, предназначенное для установки в ограниченных по габаритам ячейках КРУ. Отличается уменьшенными размерами корпуса и наличием до 4 вторичных обмоток при сохранении высокой точности и надежности в аварийных режимах.
