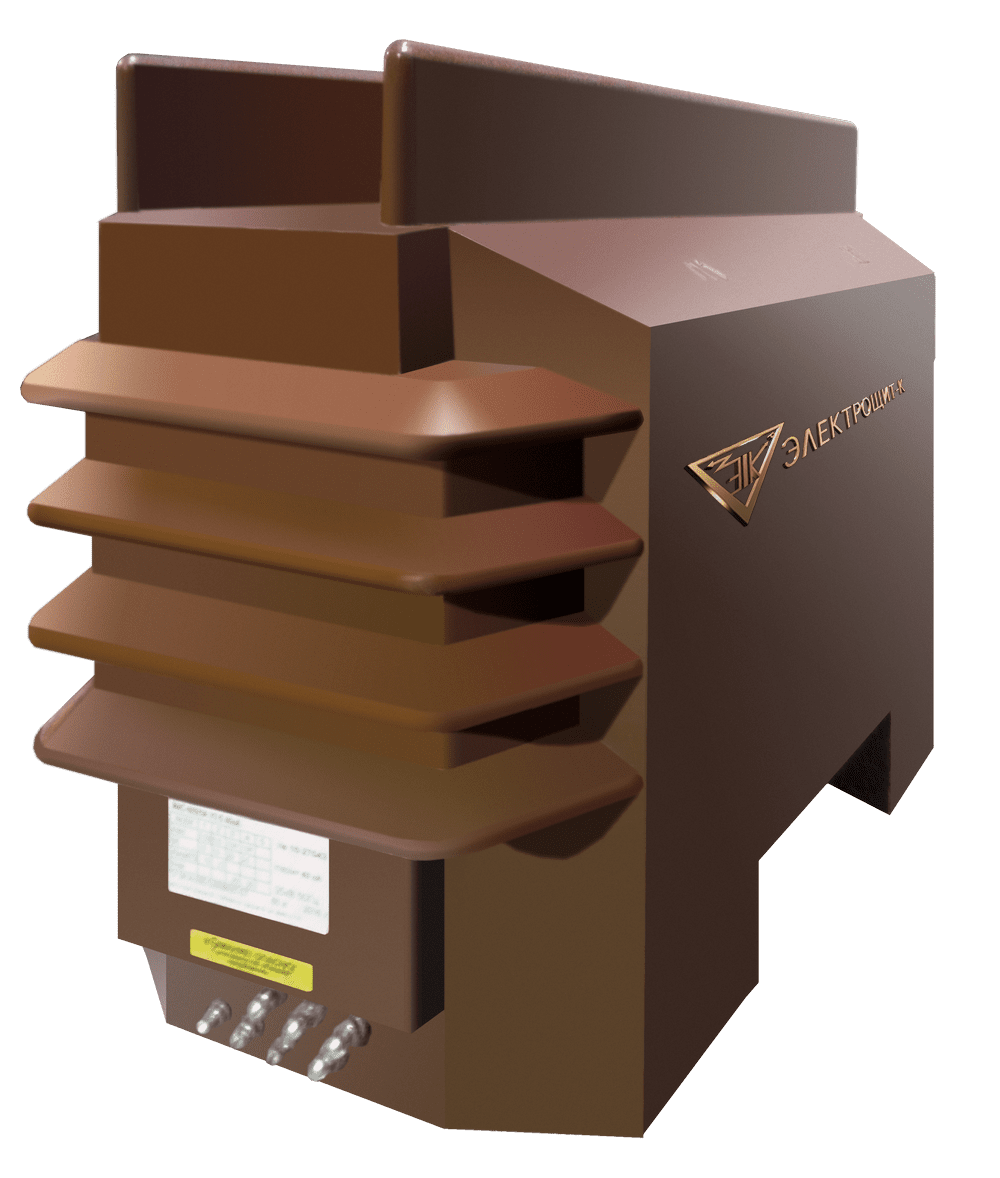

ТЛО-24 М8

Трансформатор тока

от 5 до 3000 Аот 1 до 5 обмотокВес до 55 кгГабарит 371×178×321 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

ТРАНСФОРМАТОРЫ ТОКА ТЛО-24 М8

Трансформаторы тока ТЛО-24 М8 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО) на класс напряжения 20–24 кВ. Используются для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для обеспечения безопасной изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц.

Основные характеристики

номинальное напряжение: 20; 24 кВ

наибольшее рабочее напряжение: 26,5 кВ

номинальный первичный ток: 5 – 2500 А

номинальный вторичный ток: 1 А или 5 А

число вторичных обмоток: до 5

классы точности: 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы защиты: 5P; 10P

номинальная вторичная нагрузка: 1 – 50 В·А

частота: 50 / 60 Гц

масса: около 55 кг

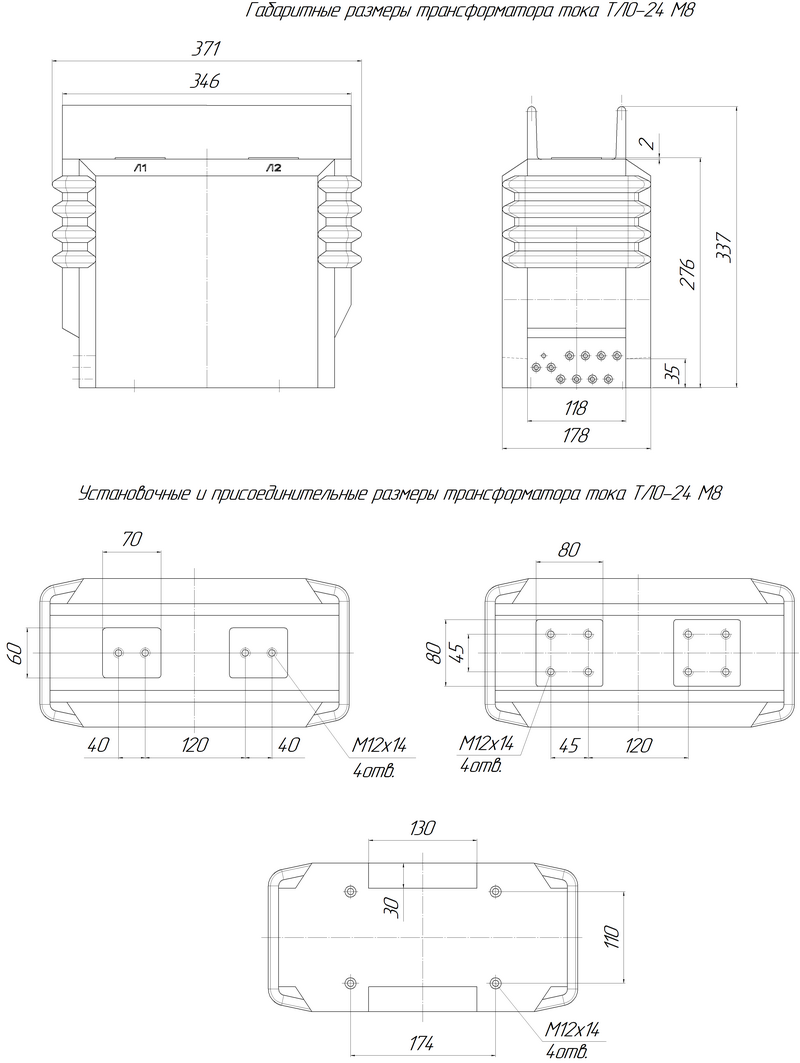

габаритные размеры (Д×Ш×В), не более: 371 × 178 × 321 мм

Назначение и принцип работы

ТЛО-24 М8 преобразует первичный ток силовой цепи в пропорциональный вторичный ток 1 А или 5 А за счет электромагнитной индукции.

Обеспечивает:

коммерческий и технический учет электроэнергии
работу релейной защиты и автоматики
гальваническую развязку цепей

Конструктивные особенности

опорный литой корпус с эпоксидной изоляцией
увеличенное исполнение корпуса (М8 — одно из самых крупных в серии)
до 5 вторичных обмоток
повышенная электродинамическая стойкость
стабильные метрологические характеристики
применение в КРУ и КСО 20–24 кВ

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с пломбированием
D — гибкие выводы
E — переключение вторичных обмоток
F — переключение первичной обмотки

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2; 2.1; 3; 3.1
внутренняя установка

Область применения

распределительные устройства 20–24 кВ
подстанции энергетических объектов
промышленные сети
системы учета электроэнергии
релейная защита и автоматика

Особенности исполнения М8

ТЛО-24 М8 — одно из наиболее развитых габаритных исполнений серии. Отличается увеличенным корпусом (по сравнению с М5–М7), повышенной механической прочностью и расширенными возможностями по вторичным схемам, что делает его удобным для сложных схем учета и защиты в КРУ.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	20; 24
Наибольшее рабочее напряжение, кВ	26,5
Номинальный первичный ток, А	от 5 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном	от 3 до 30
Масса, кг, не более	до 55
Габаритные размеры, (ДхШхВ)	371×178×321
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	30
