Ключевые характеристики
от 5 до 1600 Аот 1 до 3 обмотокВес до 200 кгГабарит 400×400×433 мм
Технические характеристики
| Номинальное напряжение, кВ | 20; 24 |
| Наибольшее рабочее напряжение, кВ | 26,5 |
| Номинальный первичный ток, А | от 5 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 3 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPX; TPY; TPZ; PX; PXR |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 2,5 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 30 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 3 до 30 |
| Масса, кг, не более | до 200 |
| Габаритные размеры, (ДхШхВ) | 400×400×433 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 30 |

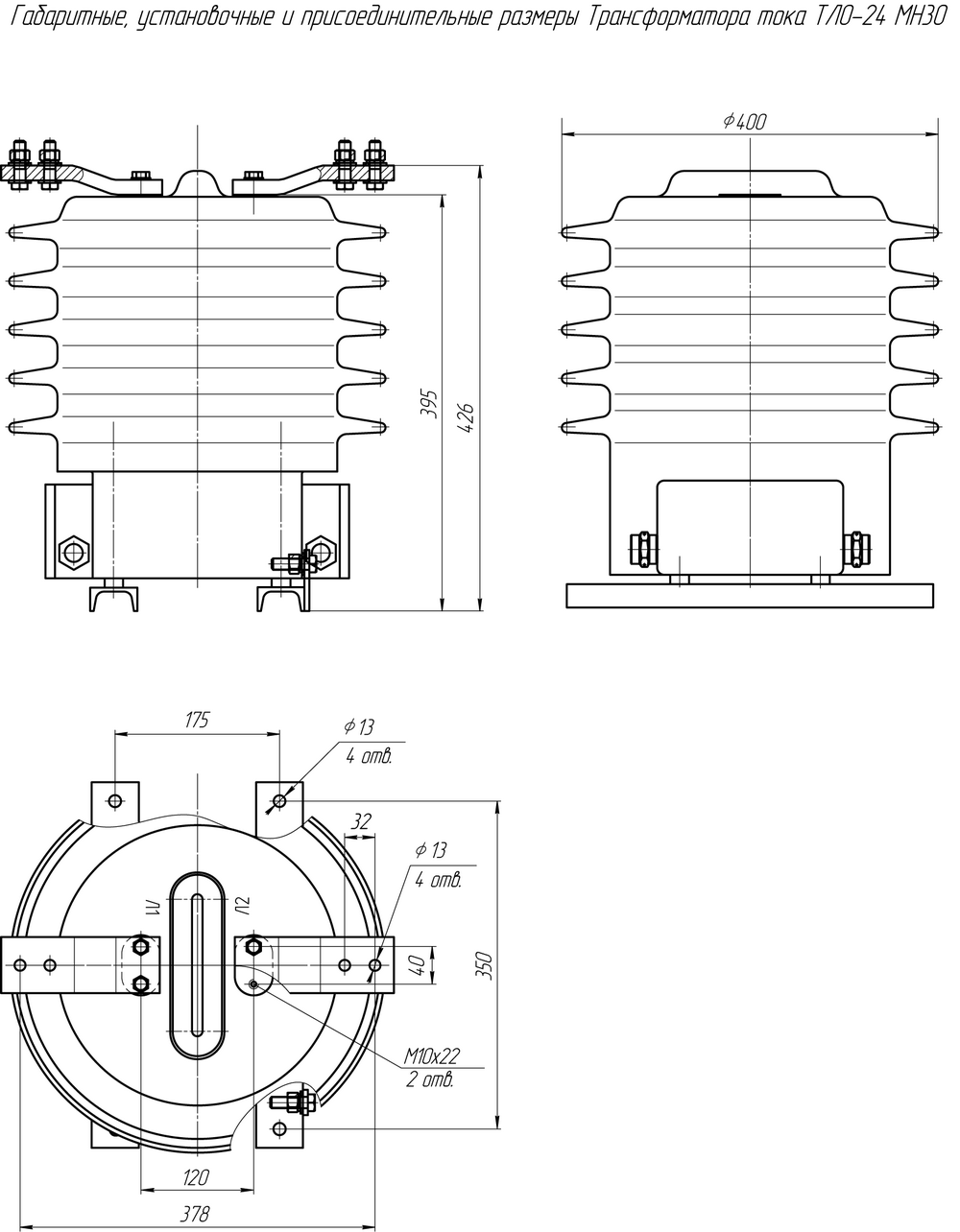

Габариты и масса
В зависимости от номинального первичного тока
