Трансформатор тока
Трансформатор тока ТЛО-24 МН33 предназначен для установки в комплектные распределительные устройства (КРУ) наружной установки, сборные камеры одностороннего обслуживания (КСО) наружной установки, а также в открытые распределительные устройства (ОРУ). Является комплектующим изделием.
Трансформатор обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 24 кВ.
Климатическое исполнение — У, Т или УХЛ, категория размещения 1 по ГОСТ 15150-69.
номинальное напряжение: 20; 24 кВ
наибольшее рабочее напряжение: 26,5 кВ
первичный ток: 5–5000 А
вторичный ток: 1 или 5 А
число вторичных обмоток: от 1 до 4
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы защиты: 5P; 10P
нагрузка (cos φ = 0,8): 1–50 В·А
масса: до 500 кг

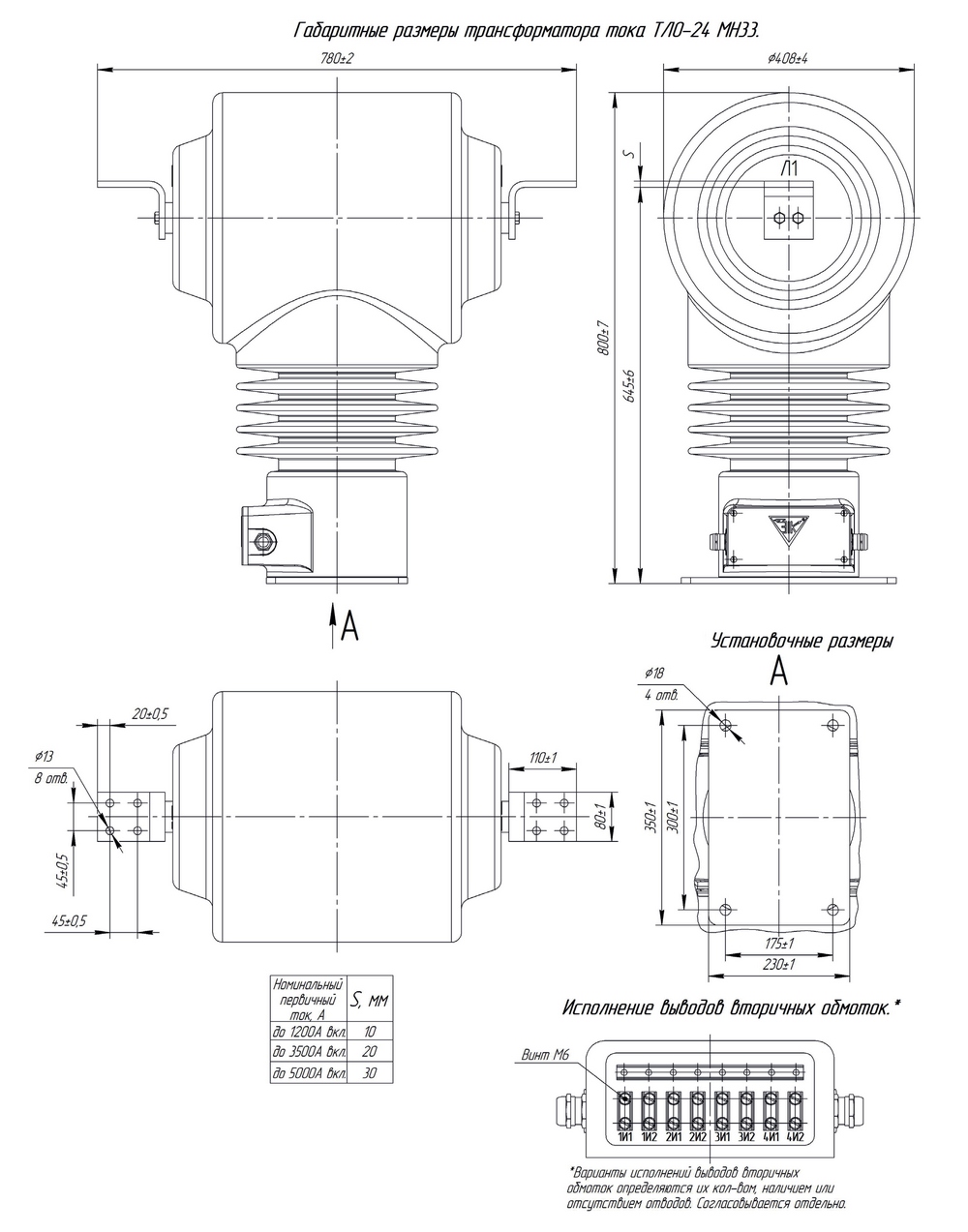

габаритные размеры (Д×Ш×В): 780×408×800 мм
A — выводы вторичных обмоток с торца трансформатора
C — наличие крышки для защиты и пломбирования
E — с переключением по вторичной обмотке
ТЛО-24 МН33 применяется для:
измерения и учета электроэнергии
релейной защиты и автоматики
сигнализации и управления
работы в КРУ, КСО и ОРУ установках до 24 кВ
При протекании переменного тока через первичную цепь трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническое разделение силовой и измерительной цепей.
| Номинальное напряжение, кВ | 20; 24 |
| Наибольшее рабочее напряжение, кВ | 26,5 |
| Номинальный первичный ток, А* | от 5 до 5000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Число вторичных обмоток | от 1 до 4 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPX; TPY; TPZ; PX; PXR |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 2,5 до 15 |
| Номинальная предельная кратность вторичной обмотки для защиты, Кном | от 2 до 30 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 3 до 30 |
| Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более | 20 |
| Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более | 450 |
| Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более | 100 |
| Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности t / (для трансформаторов al классов точности TPY; TPZ; TPX), c | 0,04 |
| Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, РХR) | от 1/3000 до 1 |
| Масса, кг, не более | до 500 |
| Габаритные размеры, мм, не более: (ДхШхВ) | 780×408×800 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, не менее, лет | 30 |
