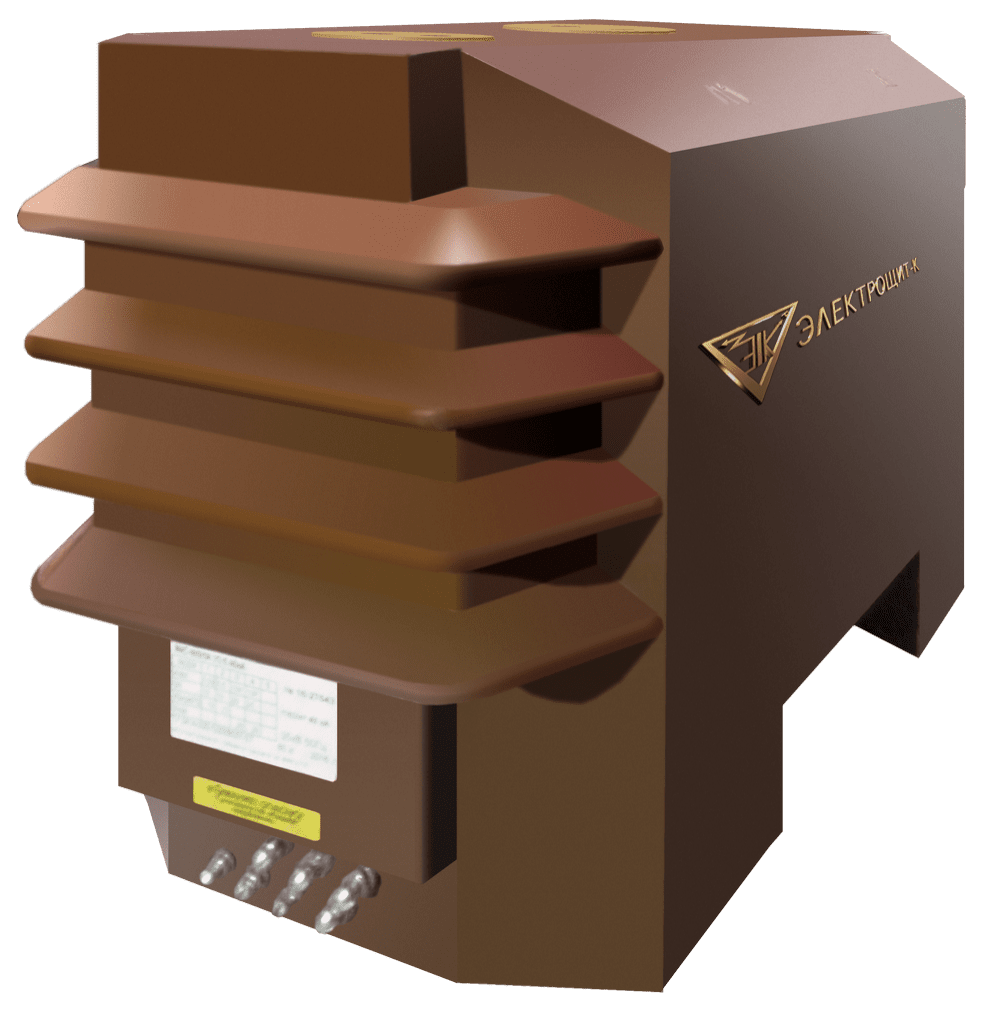

ТЛО-35 М3

Трансформатор тока

от 5 до 3000 Аот 1 до 5 обмотокВес до 60 кгГабарит 350×250×389 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

ТРАНСФОРМАТОРЫ ТОКА ТЛО-35 М3

Трансформаторы тока ТЛО-35 М3 — это опорные литые измерительные трансформаторы, предназначенные для применения в распределительных устройствах напряжением 35 кВ (КРУ, КСО, ОРУ). Используются для передачи сигналов измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц.

Основные характеристики

номинальное напряжение: 35 кВ

наибольшее рабочее напряжение: 40,5 кВ

номинальный первичный ток: 5 – 3000 А

номинальный вторичный ток: 1 А или 5 А

число вторичных обмоток: до 5

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы точности (защита): 5P; 10P

номинальная вторичная нагрузка: 1 – 50 В·А

частота: 50 / 60 Гц

масса: около 90–120 кг

габаритные размеры (Д×Ш×В), не более: 350×250×389 мм

Назначение и принцип работы

ТЛО-35 М3 работает на основе электромагнитной индукции, преобразуя первичный ток силовой цепи в пропорциональный вторичный ток стандартных значений 1 А или 5 А.

Обеспечивает:

точный коммерческий и технический учет электроэнергии
корректную работу устройств релейной защиты
безопасную гальваническую развязку цепей

Конструктивные особенности

опорный литой корпус с эпоксидной изоляцией
увеличенное исполнение по сравнению с М1–М2
до 5 вторичных обмоток
высокая термическая и электродинамическая стойкость
устойчивость к токам короткого замыкания
стабильные метрологические характеристики

Варианты исполнения

A — выводы вторичных обмоток с торца
C — крышка для пломбирования
D — гибкие выводы
E — переключение по вторичной обмотке
F — переключение по первичной обмотке

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2; 3
установка: КРУ, КСО, ОРУ

Область применения

распределительные устройства 35 кВ
подстанции энергосистем
промышленные предприятия
системы коммерческого и технического учета
релейная защита и автоматика

Особенности исполнения М3

ТЛО-35 М3 относится к среднему габаритному исполнению серии. По сравнению с М2 имеет увеличенные размеры и массу, что обеспечивает более высокую электрическую прочность, улучшенную стойкость к перегрузкам и возможность применения в более нагруженных схемах учета и защиты.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный первичный ток, А	от 5 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном	от 3 до 30
Масса, кг, не более	до 60

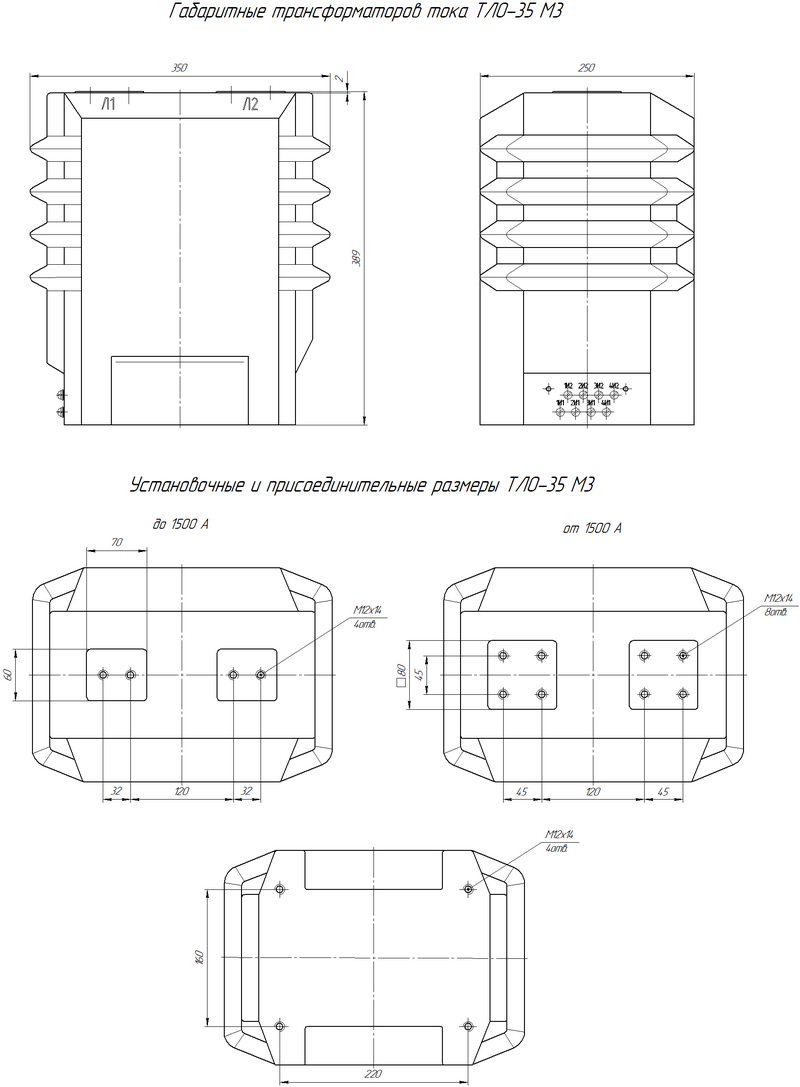

Габаритные размеры, (ДхШхВ)	350×250×389
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	30
