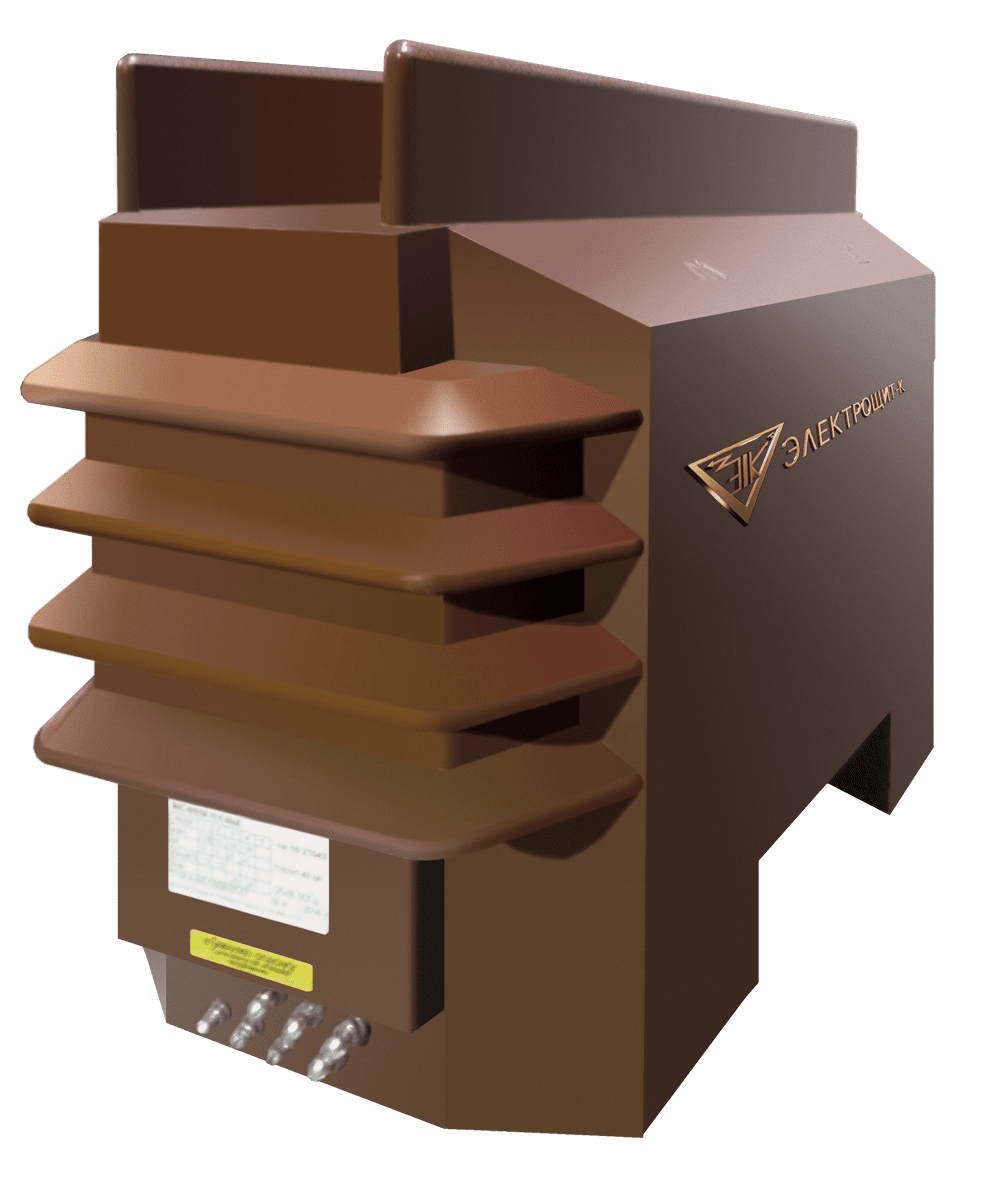

ТЛО-35 М4

Трансформатор тока

от 5 до 3000 Аот 1 до 5 обмотокВес до 60 кгГабарит 300×250×432 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

ТРАНСФОРМАТОРЫ ТОКА ТЛО-35 М4

Трансформаторы тока ТЛО-35 М4 — опорные литые измерительные трансформаторы внутренней установки, предназначенные для работы в распределительных устройствах напряжением 35 кВ (КРУ, КСО, ОРУ). Применяются для измерения и учета электроэнергии, а также для цепей релейной защиты и автоматики. Обеспечивают гальваническую изоляцию вторичных цепей от высокого напряжения.

Основные характеристики

номинальное напряжение: 35 кВ

наибольшее рабочее напряжение: 40,5 кВ

первичный ток: 5–3000 А

вторичный ток: 1 или 5 А

частота: 50/60 Гц

число вторичных обмоток: 1–5

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы защиты: 5P; 10P

нагрузка: 1–50 В·А (cos φ 0,8)

нагрузка: 2,5–15 В·А (cos φ 1)

масса: до 60 кг

габариты (Д×Ш×В): 300×250×432 мм

срок службы: не менее 30 лет

наработка до отказа: 400 000 ч

Конструктивные особенности

ТЛО-35 М4 выполнен в опорном литом корпусе с эпоксидной изоляцией. Обеспечивает высокую электрическую прочность, устойчивость к токам короткого замыкания и стабильность метрологических характеристик в течение всего срока эксплуатации. Предусмотрена возможность исполнения с различным количеством вторичных обмоток (до 5) для подключения цепей учета и защиты.

Назначение и применение

Трансформатор применяется в электроустановках 35 кВ для:

коммерческого и технического учета электроэнергии
питания цепей релейной защиты и автоматики
передачи измерительных сигналов
обеспечения безопасной изоляции вторичных цепей

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2, 3
установка: внутренние распределительные устройства (КРУ, КСО, ОРУ)

Особенности исполнения М4

М4 относится к габаритным исполнениям серии ТЛО-35 и предназначен для применения в сетях с повышенными требованиями к надежности и устойчивости к аварийным режимам. Отличается увеличенным корпусом и расширенными возможностями по вторичным обмоткам.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный первичный ток, А	от 5 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном	от 3 до 30
Масса, кг, не более	до 60

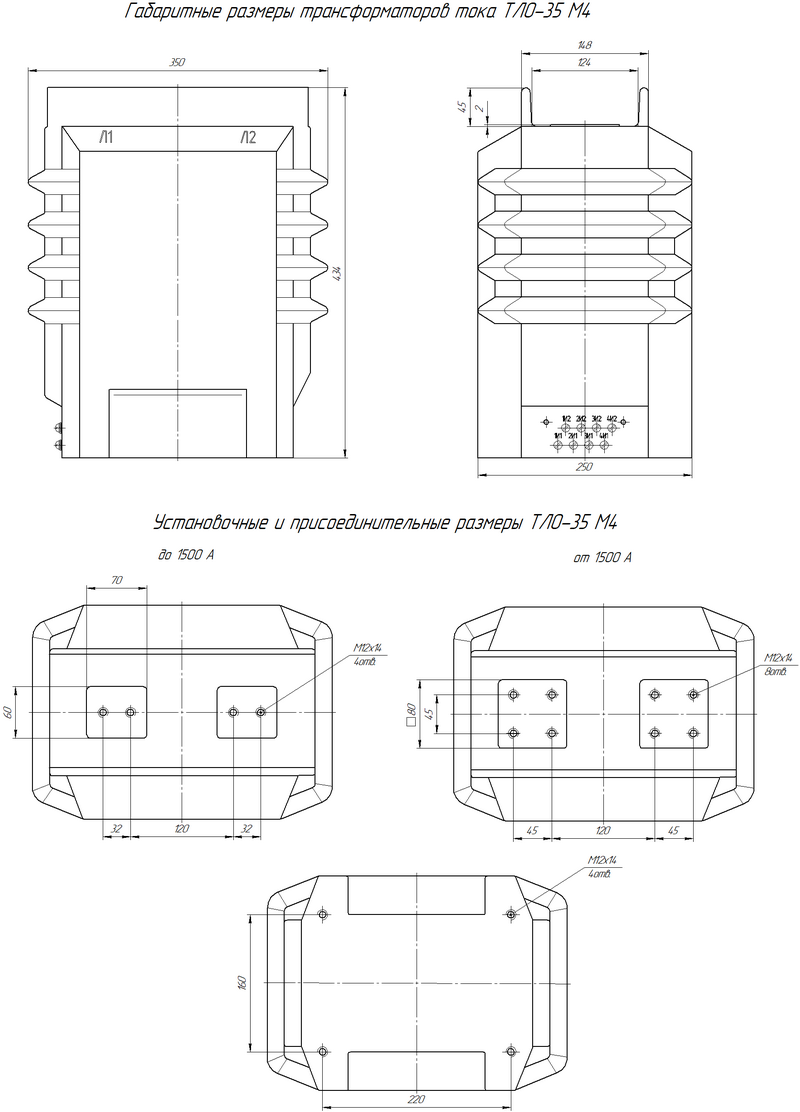

Габаритные размеры, (ДхШхВ)	300×250×432
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	30
