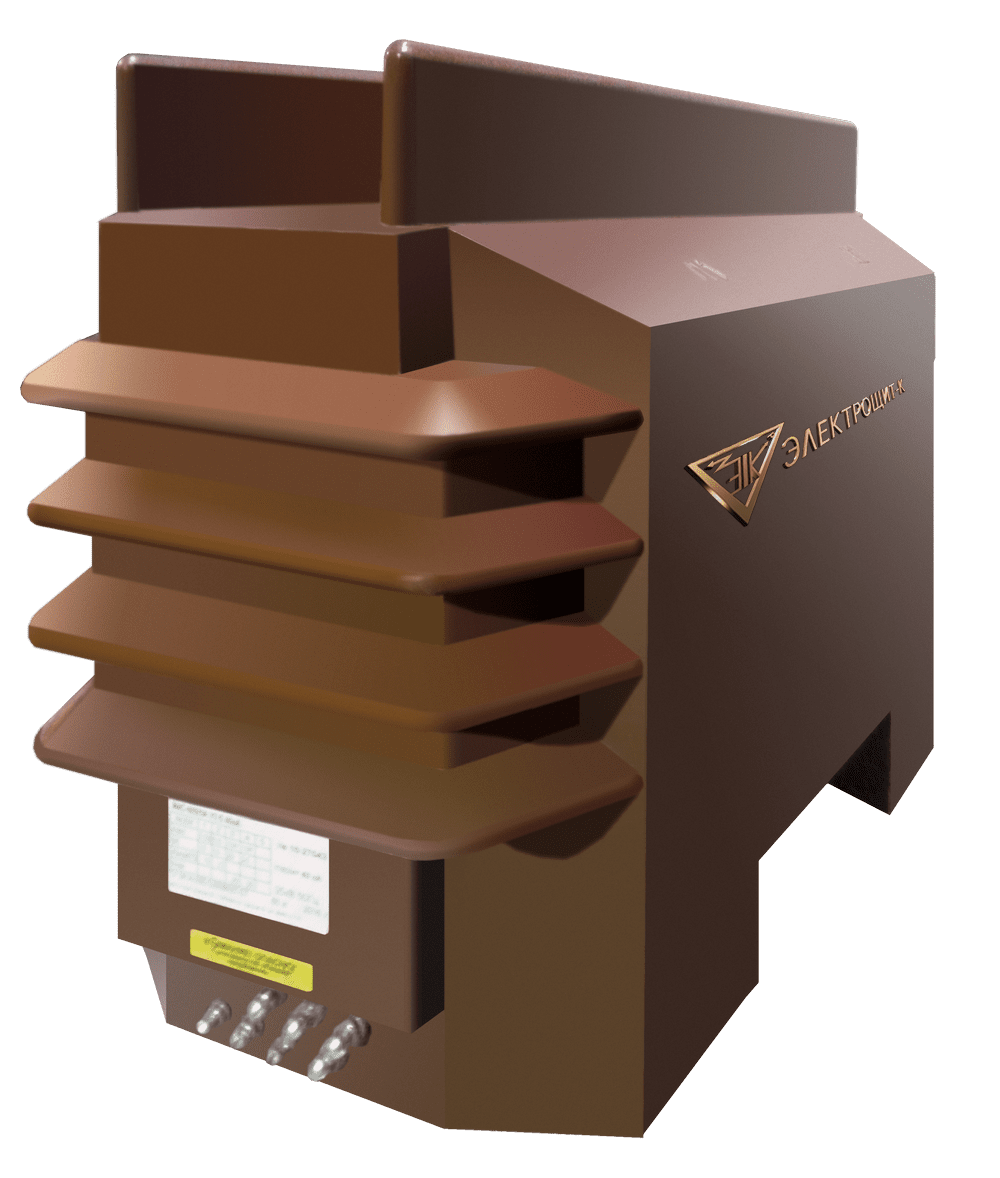

Трансформаторы тока ТЛО-35 М6 — опорные литые измерительные трансформаторы внутренней установки, предназначенные для работы в распределительных устройствах напряжением 35 кВ (КРУ, КСО, ОРУ). Применяются для измерения и учета электроэнергии, а также для цепей релейной защиты и автоматики. Обеспечивают надежную гальваническую изоляцию вторичных цепей от высокого напряжения.
ТЛО-35 М6 выполнен в опорном литом корпусе с эпоксидной изоляцией. Обеспечивает высокую электрическую прочность, устойчивость к токам короткого замыкания и стабильность метрологических характеристик в течение всего срока эксплуатации. Возможна установка до 5 вторичных обмоток для различных цепей учета и защиты.
Трансформатор применяется в электроустановках 35 кВ для:
A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с пломбированием
D — гибкие выводы
E — переключение по вторичной обмотке
F — переключение по первичной обмотке

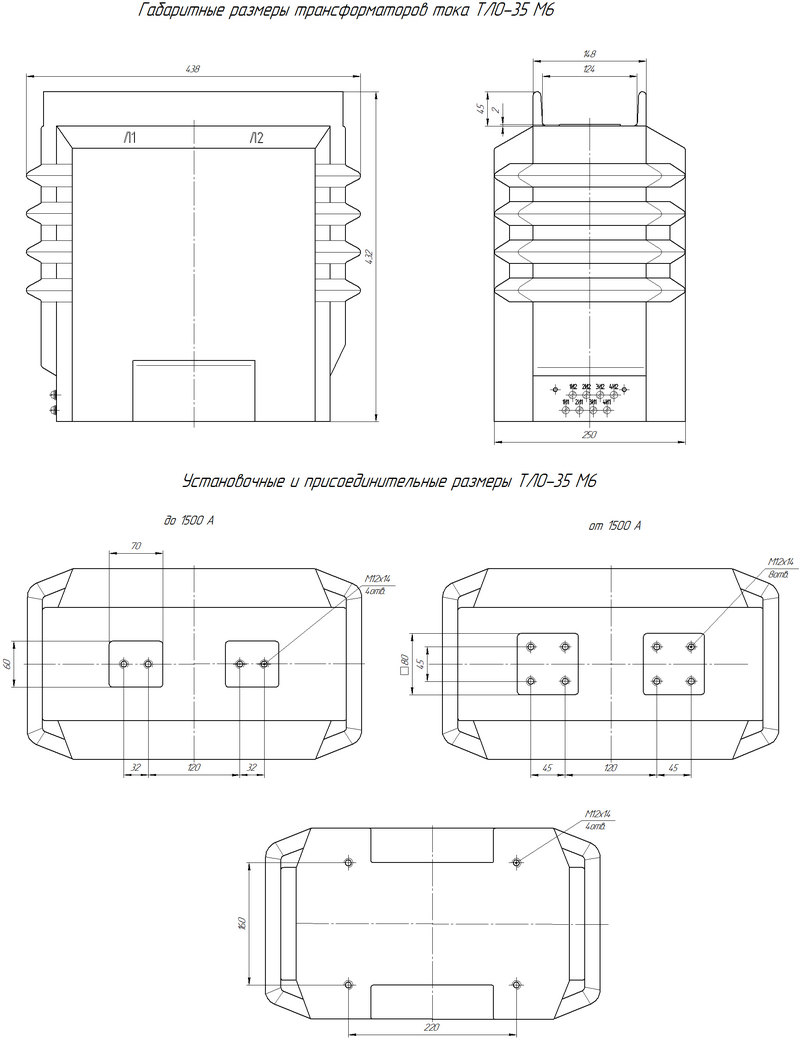

ТЛО-35 М6 относится к увеличенным габаритным исполнениям серии. По сравнению с М5 имеет увеличенную высоту корпуса, что обеспечивает дополнительную электрическую прочность и удобство размещения вторичных цепей при сохранении компактности для КРУ.
