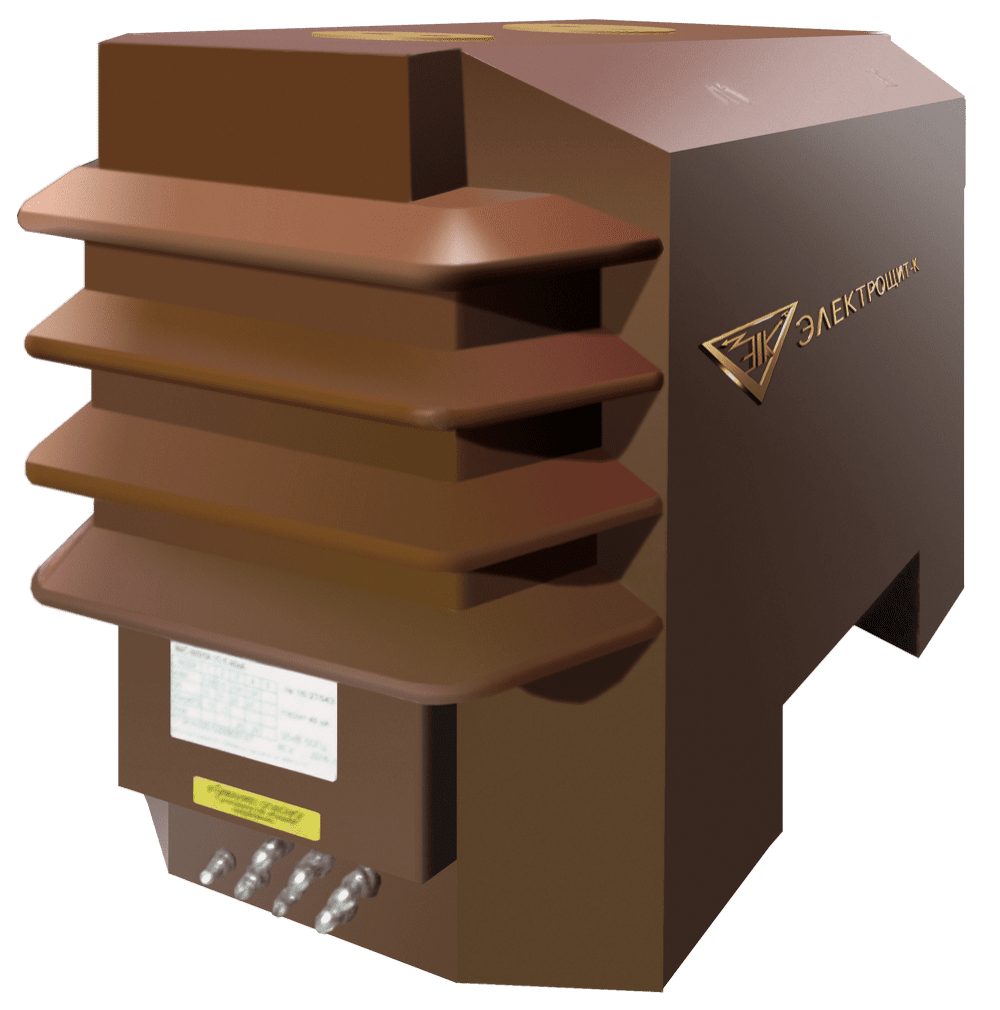

ТЛО-35 М7

Трансформатор тока

от 5 до 3000 Аот 1 до 5 обмотокВес до 100 кгГабарит 513×250×389 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

ТРАНСФОРМАТОРЫ ТОКА ТЛО-35 М7

Трансформаторы тока ТЛО-35 М7 — опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в распределительных устройствах напряжением 35 кВ (КРУ, КСО, ОРУ). Используются для измерения и учета электроэнергии, а также для цепей релейной защиты и автоматики. Обеспечивают надежную гальваническую изоляцию вторичных цепей от высокого напряжения.

Основные характеристики

номинальное напряжение: 35 кВ

наибольшее рабочее напряжение: 40,5 кВ

первичный ток: 5–3000 А

вторичный ток: 1 или 5 А

частота: 50/60 Гц

число вторичных обмоток: 1–5

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы защиты: 5P; 10P

классы защиты (МЭК): 5PR; 10PR; TPX; TPY; TPZ; PX; PXR

нагрузка (cos φ 0,8): 1–50 В·А

нагрузка (cos φ 1): 2,5–15 В·А

предельная кратность: 2–30

коэффициент безопасности: 3–30

резистивная нагрузка Rb: до 20 Ом

ток КЗ первичной обмотки Ipsc: до 450 кА

постоянная времени Тр: до 100 мс

время переходного процесса: 0,04 с

коэффициент витков: 1/3000 до 1

масса: до 100 кг

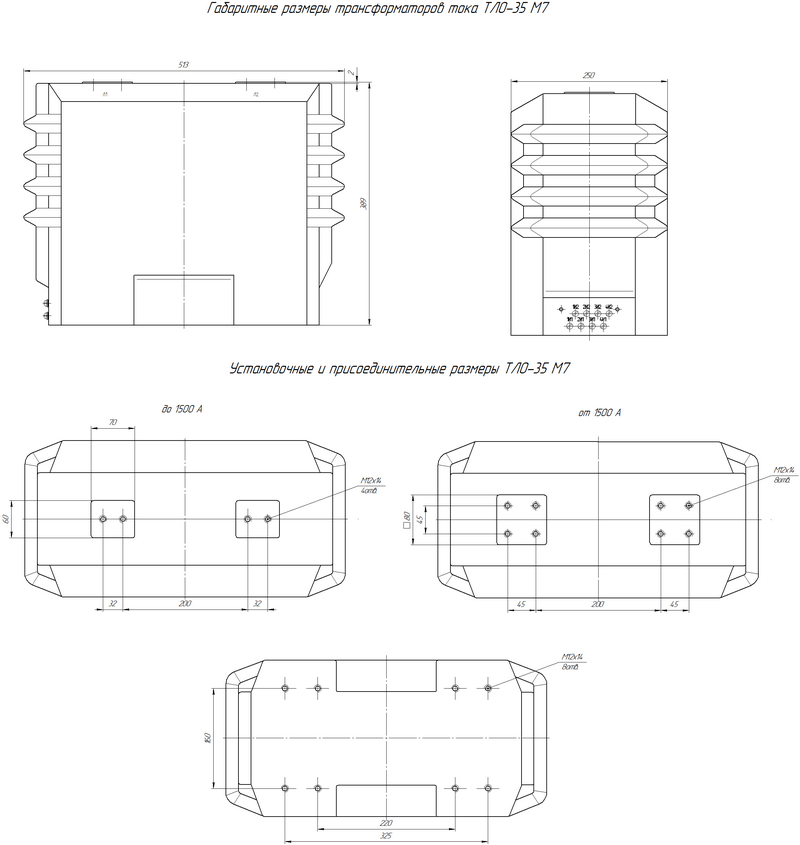

габариты (Д×Ш×В): 513×250×389 мм

срок службы: не менее 30 лет

наработка до отказа: 400 000 ч

Конструктивные особенности

ТЛО-35 М7 выполнен в опорном литом корпусе с эпоксидной изоляцией. Конструкция обеспечивает высокую электрическую прочность, устойчивость к токам короткого замыкания и стабильность метрологических характеристик в течение всего срока службы. Предусмотрена возможность применения до 5 вторичных обмоток для цепей учета и защиты.

Назначение и применение

Трансформатор применяется в электроустановках 35 кВ для:

коммерческого и технического учета электроэнергии
релейной защиты и автоматики
измерительных цепей
гальванической развязки вторичных цепей

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2, 3
установка: КРУ, КСО, ОРУ

Варианты исполнения

A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с пломбированием
D — гибкие выводы
E — переключение по вторичной обмотке
F — переключение по первичной обмотке

Особенности исполнения М7

ТЛО-35 М7 относится к увеличенным габаритным исполнениям серии. Отличается повышенной массой и увеличенными размерами корпуса, что обеспечивает повышенную механическую прочность и надежность работы в сетях с высокими токами короткого замыкания.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный первичный ток, А	от 5 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном	от 3 до 30
Масса, кг, не более	до 100
Габаритные размеры, (ДхШхВ)	513×250×389
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	30
