Сертификация ГОСТ и ТР ТСТрансформаторы тока ТЛО-10 М8 — опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в распределительных устройствах напряжением 10 кВ (КРУ, КСО). Используются для измерения и учета электроэнергии, а также для цепей релейной защиты, автоматики и управления. Обеспечивают гальваническую изоляцию вторичных цепей от высокого напряжения.
ТЛО-10 М8 применяется в электроустановках 10 кВ для:

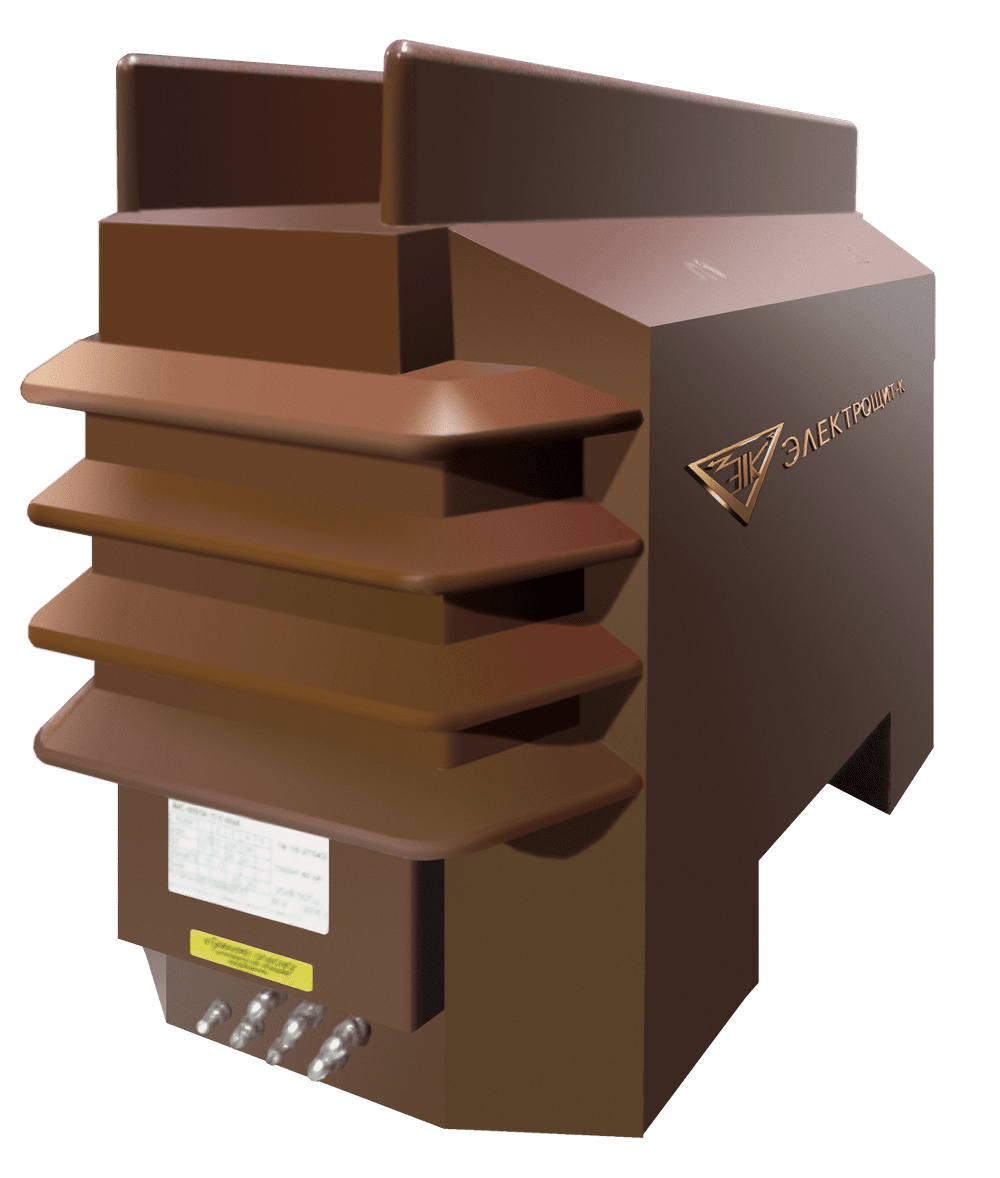

Трансформатор выполнен в опорном литом корпусе с эпоксидной изоляцией. Обеспечивает высокую электрическую прочность, устойчивость к токам короткого замыкания и стабильность метрологических характеристик в течение всего срока эксплуатации. Возможна установка до 5 вторичных обмоток.
A — выводы вторичных обмоток с торца
B — выводы снизу
C — крышка с пломбированием
D — гибкие выводы
E — переключение по вторичной обмотке
F — переключение по первичной обмотке
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный первичный ток, А | от 5 до 3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPX; TPY; TPZ; PX; PXR |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 2,5 до 15 |
| Номинальная предельная кратность вторичной обмотки для защиты, Кном | от 2 до 30 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 3 до 30 |
| Масса, кг, не более | до 100 |

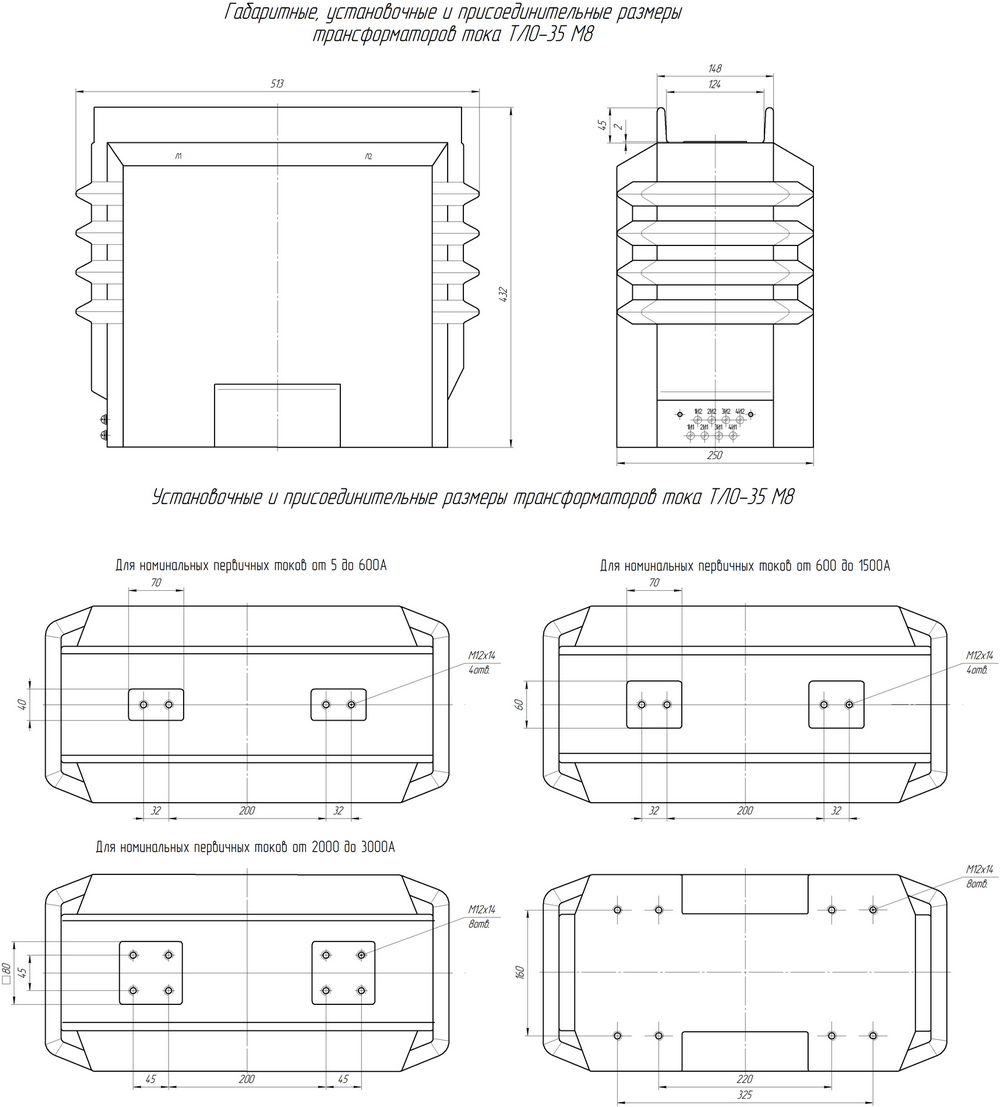

| Габаритные размеры, (ДхШхВ) | 513×250×432 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 30 |
