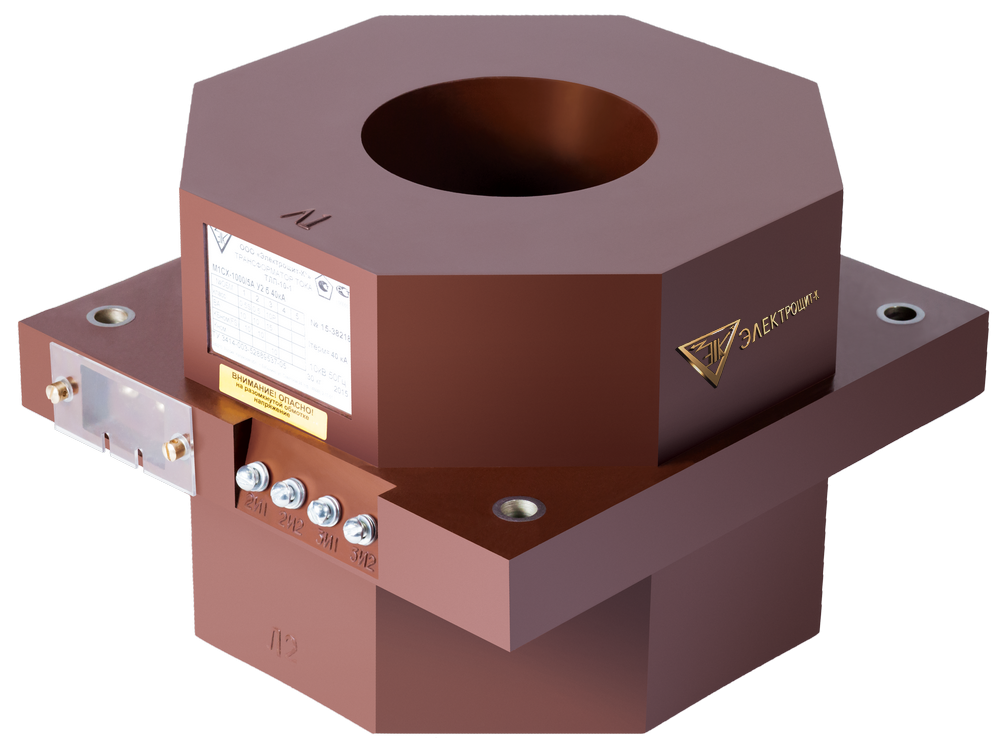

Трансформатор тока ТЛП-10-1 М1 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и является комплектующим изделием.
Трансформатор тока обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 10 кВ.
Климатическое исполнение У, УХЛ или Т, категория размещения 2 или 3 по ГОСТ 15150-69.
C — наличие крышки для защиты и пломбирования
D — с гибкими выводами вторичных обмоток
E — переключение по вторичной обмотке
X — крестообразное проходное отверстие
Y — круглое проходное отверстие
ТЛП-10-1 М1 применяется для:
измерения и учета электроэнергии
релейной защиты и автоматики
сигнализации и управления
работы в КРУ и КСО установках до 10 кВ
При протекании переменного тока через первичную цепь трансформатор тока преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническую развязку между силовой и вторичной цепями.
